Ürün Ayrıntıları
Menşe yeri: Dongguan
Marka adı: MENTO
Sertifika: FCC.ROHS,CCC
Model numarası: K2012DT
Ödeme ve Nakliye Şartları
Min sipariş miktarı: 3
Ambalaj bilgileri: 1200mm*1500mm*1800mm
Teslim süresi: 20 iş günü
Ödeme koşulları: L/C, T/T
Yetenek temini: 10 adet + 20 iş günü
Ürün Türü: |
Otomatik Optik Denetim Ekipmanı |
Muayene Yöntemi: |
Otomatik |
Karar: |
10um |
Kusur sınıflandırması: |
Otomatik sınıflandırma ve sıralama |
Kullanımı: |
AOI Makinesi, AOI Sistemleri |
Kamera.: |
5MP; 5MP; color renk |
Kamera: |
Dokuz milyon piksel |
Parça Adı: |
SMT AOI Makinesi |
Paket: |
ahşap kasa |
Durum: |
Yeni, Yeni/kullanılmış |
stok: |
büyük |
Ray genişliği kontrolü: |
Manuel/Otomatik |
işlevsellik: |
Endüstriyel kullanım (SMT) |
Güç: |
Elektronik |
makine boyutu: |
G1080 X D1390 X Y1840(mm) |
Denetim Hızı: |
80cm²/sn'ye kadar |
Ürün Türü: |
Otomatik Optik Denetim Ekipmanı |
Muayene Yöntemi: |
Otomatik |
Karar: |
10um |
Kusur sınıflandırması: |
Otomatik sınıflandırma ve sıralama |
Kullanımı: |
AOI Makinesi, AOI Sistemleri |
Kamera.: |
5MP; 5MP; color renk |
Kamera: |
Dokuz milyon piksel |
Parça Adı: |
SMT AOI Makinesi |
Paket: |
ahşap kasa |
Durum: |
Yeni, Yeni/kullanılmış |
stok: |
büyük |
Ray genişliği kontrolü: |
Manuel/Otomatik |
işlevsellik: |
Endüstriyel kullanım (SMT) |
Güç: |
Elektronik |
makine boyutu: |
G1080 X D1390 X Y1840(mm) |
Denetim Hızı: |
80cm²/sn'ye kadar |

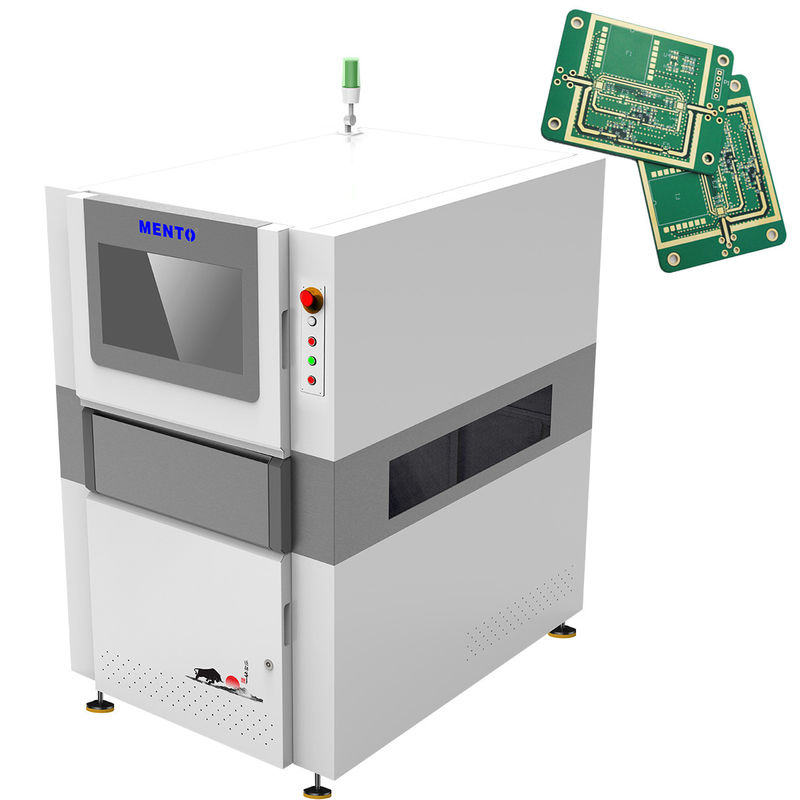

K20 serisi 2D Otomatik Optik Denetim
| 2D Otomatik Optik Denetim Çevrimiçi çift yollu | ||
| Model | K2012DT | |
| Yetenek Testleri | Test öğeleri | CHIP bileşen gövdesi, CHIP bileşen lehim eklemleri, karakterler, DIP lehim eklemleri |
| Minimum bileşen | CHIP: 01005 Ses:0.3mm | |
| Bulma yöntemi | Algoritma Parametresi Hata Yükleme, Makine Öğrenimi | |
| Optik Sistem | Kamera. | 12MP yüksek hızlı renkli endüstriyel kamera |
| Telemerkezli lens | 0.36X/0.23X | |
| Karar | 10um/15um | |
| FOV | 40x30mm /60x45mm | |
| Bulma Hızı | 3FOV/s | |
| Yazılım Sistemi | İşletim Sistemi | Windows 10 |
| Mekanik Özellikler | PCB kalınlığı | 0.3~10mm ((Warp≤5mm) |
| Bileşen Yüksekliği | Yukarı 30mm, alt 84mm ((özel yüksekliği özelleştirilebilir) | |
| Sürücü cihazı | Servomotor+Toplu vida+Yönlendirme hattı | |
| Hareket hızı | Maks.600mm/s | |
| Konumlama doğruluğu | Kalibrasyondan sonra ≤8um (() | |
| PCB taşıma kılavuzu | PCB ray taşıma yüksekliği:900+20mm ((yerden PCB ray taşıma yüzeyine) | |
|
PCB'nin maksimum boyutu: 600mmxW300mm (iki raylı, ikili PCB) 600mmxW580mm (tek ray, tek PCB) |
||
| PCB'ler arasındaki minimum mesafe:≤90mm | ||
| Parametreler | Sertleştirme yöntemi | AC220V/50Hz/2000W |
| Bulma ekranı | W1000mmxD1380mmxH1600mm ((ayak olmadan 100±20mm) | |
| Doğruluk | 1100KG | |
| Yeniden ölçüm doğruluğu | ≥0.5MPa | |
| Wafer Ring Boyutu | Sıcaklık:5 ~ 40 ° C, nispi nem 25% ~ 80% ((dondurma yok) | |
| Aynı anda işlenen wafer sayısı | Standart SMEMA arayüzü | |
Bağımsız fikri mülkiyetli görüntü işleme yazılımı. Doğrusal tarama en kısa darbeye ve en hızlı hıza sahiptir.
Çok açılı ışık kaynakları lehim eklemlerini, ipek ekranını ve diğer özellikleri vurgular. Sabit akım denetleyicisi ışık kaynağının parlaklık tutarlılığını sağlar.
Standart 5MP küresel pozlama endüstriyel renkli kamera ve isteğe bağlı 12MP kamera vb.
Büyük çaplı telesentrik lens, düşük bozulma, göz kırpma yok, farklı yüksekliklerde bileşenleri barındıran büyük alan derinliği.
Ürün test yetenekleri ((Online Dual-Track)
1Yanlış yerleştirme 2. Eksik bileşen 3. Polarite tersine çevirme 4. Islatmazlık 5. Lehim deliği 6. Düz çizgi anomali 7. Kötü lehimleme 8. Pin çarpıklığı
9Yetersiz Lehimleme 10. Kısa devre 11. Ofset 12. DIP bileşeni eksik 13. DIP iğneleri uzatılmamış...
MES veri doklama fonksiyonu ve güçlü SPC sistemi
1En iyi 10 alarm bileşeninin gerçek zamanlı istatistikleri
2. otomatik olarak yukarı ekipman durdurmak için bir alarm sayımı ayarlamak için etkinleştirir.
3. Sonraki izlenebilirlik için gerçek zamanlı olarak her PCB'nin tüm kart görüntüsünü ihraç edin
4Yerel olarak geliştirilen MES arayüzü standart ve özelleştirilmiş biçimleri destekler.
Emek tasarrufu modunda
Veri aktarımı ve diğer yöntemler yoluyla, bir kişi birden fazla hattın AOI alarm verilerini görebilir ve böylece insan kurtarma modunu gerçekleştirebilir.
