Product Details
Menşe yeri: Çin Dongguan
Marka adı: Mento
Sertifika: ISO9001/ISO14001
Model numarası: K3412
Payment & Shipping Terms
Min sipariş miktarı: 1
Fiyat: Negotiable
Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)
Teslim süresi: 3 hafta
Ödeme koşulları: çevrimiçi, L/C, T/T
Yetenek temini: 1000/ay
Muayene türleri: |
Lehim Bağlantısı, Bileşen, Kusur |
Muayene Yöntemi: |
3D İnceleme |
Güç kaynağı: |
AC 220V, 50/60Hz |
Ağırlık: |
1100 kilo |
Hizalama yöntemi: |
Otomatik hizalama |
İşletim Sistemi: |
Windows 10 |
Aydınlatma: |
RGB LED'i |
Muayene Alanı: |
510 X 510 mm'ye kadar |
Muayene türleri: |
Lehim Bağlantısı, Bileşen, Kusur |
Muayene Yöntemi: |
3D İnceleme |
Güç kaynağı: |
AC 220V, 50/60Hz |
Ağırlık: |
1100 kilo |
Hizalama yöntemi: |
Otomatik hizalama |
İşletim Sistemi: |
Windows 10 |
Aydınlatma: |
RGB LED'i |
Muayene Alanı: |
510 X 510 mm'ye kadar |

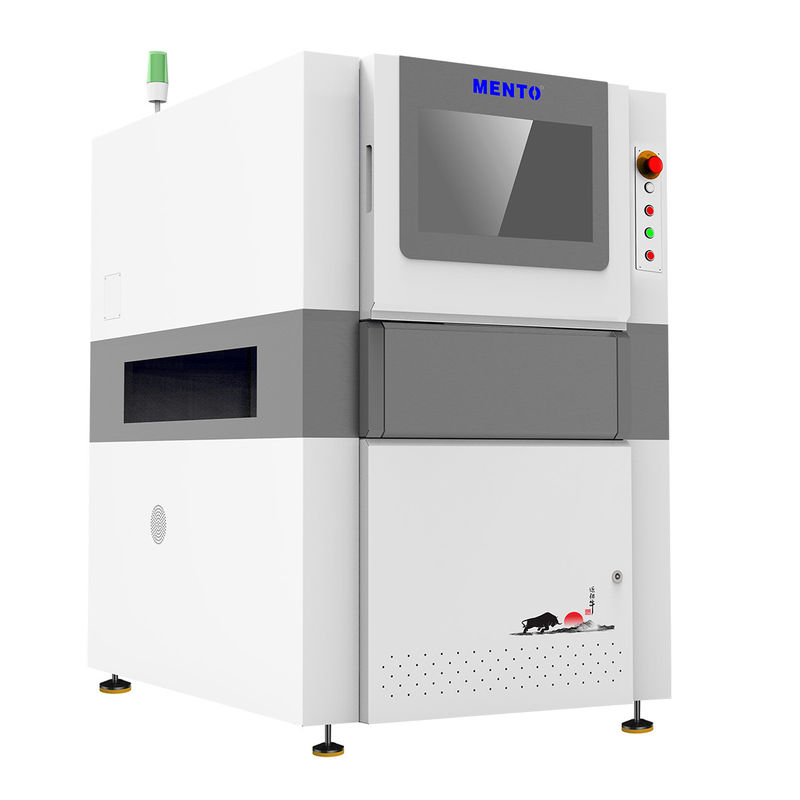

3 boyutlu inceleme yöntemimiz geleneksel 2 boyutlu inceleme yöntemlerine kıyasla tahtalarınızı daha hassas bir şekilde incelemeye olanak tanır.Ve hatta 2 boyutlu bir incelemede gözden kaçacak mikro çatlaklar..
3 boyutlu AOI makinemizin denetim alanı 510 x 510 mm'ye kadar olup, çok çeşitli PCB boyutlarını denetlemek için uygundur.Bu, tüm denetim ihtiyaçlarınızı karşılamak için birden fazla makineye yatırım yapmak için endişelenmenize gerek kalmayacağı anlamına gelir..
Makinemizdeki RGB LED aydınlatması, tahtalarınız için parlak ve eşit bir aydınlatma sağlar ve en küçük kusurların bile 3 boyutlu dijital kameramız tarafından görülebilmesini sağlar.Bu kamera tipi tahtaların daha doğru ve ayrıntılı bir inceleme için izin verir.
Genel olarak, 3 boyutlu AOI makinemiz PCB denetim ihtiyaçlarınız için en iyi çözümdür.ve gelişmiş RGB LED aydınlatması ve 3 boyutlu dijital kamera, PCB'lerinizin herhangi bir kusur için kapsamlı bir şekilde denetlendiğinden emin olabilirsiniz. AOI PCB denetim teknolojisinde en iyisini size sunmak için AOI ekipman üreticileri olarak uzmanlığımıza güvenin.
| Cihaz modeli | K3412 | |
| Bulma kapasitesi | Bulma öğeleri | |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 12MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | 4 DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 20 mm/40 mm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1000xD1380xH1600mm (alarm ışığı hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
Bu 3 boyutlu AOI makinesi yüksek hızlıPCB Aoi ekipmanları80 cm2/s'ye kadar denetleyebilir.Windows 10800 kg ağırlığındadır.Otomatik hizalama0.5 - 5 mm kalınlığında basılı devrelerle ilgili doğru inceleme yapabilmek için.PCB denetim sistemi3 boyutlu teknolojiden yararlanarak doğru inceleme sonuçlarını sağlar.
| Teknik parametreler | Değer |
|---|---|
| Karar | 10 μm |
| Denetim Hızı | 80 cm2/s'ye kadar |
| Düzleştirme Yöntemi | Otomatik Hizalama |
| İşletim Sistemi | Windows 10 |
| Kamera Türü | 3 boyutlu dijital kamera |
| Yazılım | İçgörülü Kullanıcı Arayüzü |
| Güç kaynağı | AC 220V, 50/60Hz |
| Işıklandırma | RGB LED |
| Boyut | L 1300 x W 1300 x H 1500 mm |
| Denetim yöntemi | 3 boyutlu denetim |
1000 / aylık bir tedarik kapasitesiyle, Mento-01, yüksek hızlı ve yüksek hassasiyetli PCB denetimi gerektiren şirketler için mükemmel bir çözümdür.5 - 5 mm ve en fazla 510 x 510 mm'lik bir denetim alanıOtomatik hizalama yöntemi, denetimin hızlı ve doğru olmasını sağlar.
Mento-01 tarafından kullanılan 3 boyutlu denetim yöntemi, geleneksel 2 boyutlu AOI makinelerinin gözden kaçabileceği kusurları doğru bir şekilde tespit etmesini sağlar.Bu, havacılık gibi yüksek hassasiyetli kalite kontrolü gerektiren endüstriler için idealdir., otomotiv ve tıbbi cihaz üretimi.
Mento-01'in sezgisel kullanıcı arayüzü yazılımı, operatörlerin makineyi kurmasını ve çalıştırmasını kolaylaştırır.kusurları kolayca tespit etmek ve düzeltmekMakine, lehimli pasta, bileşen yerleştirme ve lehimli eklem kalitesini denetlemek gibi çeşitli uygulamalar için kullanılabilir.
Özetle, Mento-01, çok çeşitli uygulamalar ve senaryolar için uygun güvenilir ve verimli bir 3 boyutlu AOI makinesi.Yüksek hassasiyetli denetim yetenekleri, sıkı kalite kontrolü gerektiren endüstriler için ideal bir seçim yapar.
3D AOI (Automated Optical Inspection) makinesi, PCB (Printed Circuit Board) üretimi için kullanılan yüksek teknolojili bir denetim ekipmanıdır.PCB kartına monte edilmiş bileşenlerin kalitesini ve doğruluğunu denetlemek için tasarlanmıştır.
3D AOI makinesi için ürün teknik desteği ve hizmetleri şunları içerir:
Our team of experienced technicians and engineers are dedicated to providing top-notch support and services to ensure that your 3D AOI machine operates at peak performance and delivers accurate inspection results.
Ürün ambalajı:
3 boyutlu AOI makinesinin güvenli taşımacılığı sağlamak için ahşap bir kutuya güvenli bir şekilde paketlenmesi, makinenin köpükle kaplanması ve tüm hassas bileşenlerin baloncuğa sarılması planlanıyor..Sandık vidalarla mühürlenecek ve ekstra dikkat için kırılgan çıkartmalar ile işaretlenecek.
Nakliye:
3 boyutlu AOI makinesi, zamanında ve güvenli teslimatı sağlamak için güvenilir bir kurye hizmeti ile gönderilecektir. Nakliye maliyeti makinenin varış noktasına ve ağırlığına göre hesaplanacaktır.ve müşteri, makine gönderildiğinde nakliye detayları ve izleme numarası hakkında bilgilendirilecek..
S: 3 boyutlu AOI makinesinin model numarası nedir?
A: 3 boyutlu AOI makinesinin model numarası Mento-01.
S: 3 boyutlu AOI makinesi nereden geliyor?
A: 3 boyutlu AOI makinesinin kökeni Çin Dongguan'dır.
S: 3 boyutlu AOI makinesinin sertifikasyonu nedir?
A: 3 boyutlu AOI makinesi ISO9001 / ISO14001 ile sertifikalandırılmıştır.
S: 3 boyutlu AOI makinesi için minimum sipariş miktarı nedir?
A: 3 boyutlu AOI makinesi için en az sipariş miktarı 1'dir.
S: 3 boyutlu AOI makinesinin fiyatı nedir?
A: 3 boyutlu AOI makinesinin fiyatı müzakere edilebilir.
S: 3 boyutlu AOI makinesi için teslimat süresi nedir?
A: 3 boyutlu AOI makinesi için teslimat süresi 1 haftadır.
S: 3 boyutlu AOI makinesi için ödeme şartları nelerdir?
A: 3 boyutlu AOI makinesi için ödeme şartları hazır.
S: 3 boyutlu AOI makinesinin besleme kapasitesi nedir?
A: 3 boyutlu AOI makinesinin tedarik kapasitesi 1000/ay.
