Product Details
Menşe yeri: Dongguan
Marka adı: MENTO
Sertifika: FCC.ROHS,CCC
Model numarası: K2005
Payment & Shipping Terms
Min sipariş miktarı: 3
Ambalaj bilgileri: W1000mmxD1380mmxH1600mm
Teslim süresi: 20 iş günü
Ödeme koşulları: L/C, T/T
Yetenek temini: 10 adet + 20 iş günü
Algılama Hızı: |
0,6 Görüş/sn |
Kesinlik: |
Yüksek hassasiyet |
Kamera.: |
5 MP, renkli |
Görüntüle: |
23,8 inç FHD ekran |
Kamera tipi: |
CCD |
Ağırlık: |
500kg |
işlevsellik: |
Endüstriyel kullanım (SMT) |
PCBA: |
50*50~400*266mm |
ulaşım yönü: |
LR VEYA RL |
Liman: |
Shenzhen |
Uygulama: |
Lehim Pastası Optik Muayene SPI |
Özellikleri: |
Düello Pist Ekipmanı |
Optik özellikler: |
Görüş Açısı:400*266mm |
makine boyutu: |
G1080 X D1390 X Y1840(mm) |
Güç: |
Elektronik |
Algılama Hızı: |
0,6 Görüş/sn |
Kesinlik: |
Yüksek hassasiyet |
Kamera.: |
5 MP, renkli |
Görüntüle: |
23,8 inç FHD ekran |
Kamera tipi: |
CCD |
Ağırlık: |
500kg |
işlevsellik: |
Endüstriyel kullanım (SMT) |
PCBA: |
50*50~400*266mm |
ulaşım yönü: |
LR VEYA RL |
Liman: |
Shenzhen |
Uygulama: |
Lehim Pastası Optik Muayene SPI |
Özellikleri: |
Düello Pist Ekipmanı |
Optik özellikler: |
Görüş Açısı:400*266mm |
makine boyutu: |
G1080 X D1390 X Y1840(mm) |
Güç: |
Elektronik |

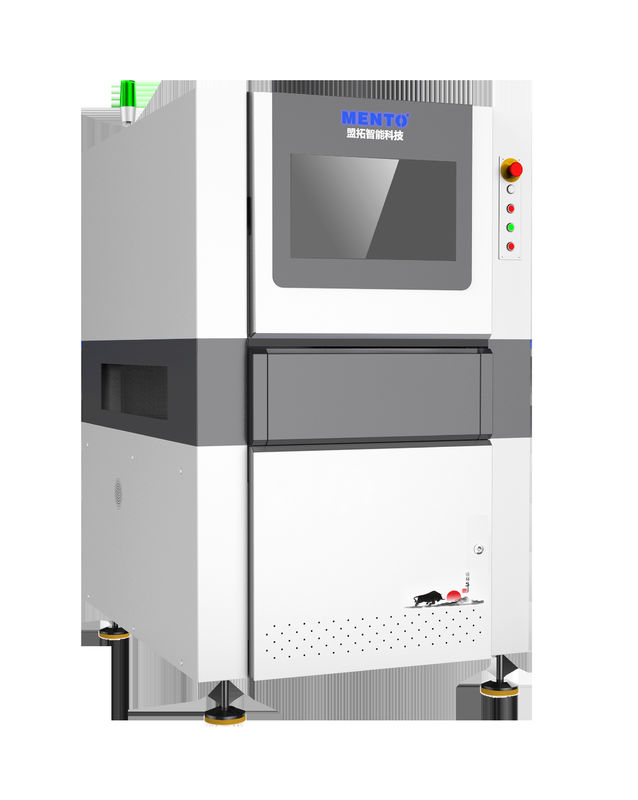

| 2D Otomatik Optik Denetim Online Tek Yol | |||
| Model | K2005 | ||
| Yetenek Testleri | Test öğeleri | CHIP bileşen gövdesi, CHIP bileşen lehim eklemleri, karakterler, DIP lehim eklemleri | |
| Minimum bileşen | CHIP: 01005 Ses:0.3mm | ||
| Bulma yöntemi | Derin Öğrenme, Görüntü İşleme | ||
| Optik Sistem | Kamera. | 5MP yüksek hızlı renkli endüstriyel kamera | |
| Telemerkezli lens | 0.345X/0.22X/0.17X | ||
| Karar | 10um/15um/20um | ||
| FOV | 24x20mm/36x30mm/48x40mm | ||
| Bulma Hızı | 3FOV/s | ||
| Yazılım Sistemi | İşletim Sistemi | Ubuntu 20.04 | |
| Mekanik Özellikler | PCB kalınlığı | 0.3~10mm ((Warp≤5mm) | |
| Bileşen Yüksekliği | Üst 30mm, Alt 84mm ((özel yüksekliği özelleştirilebilir) | ||
| Sürücü cihazı | Servomotor+Toplu vida+Yönlendirme hattı | ||
| Hareket hızı | Maks.600mm/s | Maks.800mm/s | |
| Konumlama doğruluğu | Kalibrasyondan sonra ≤8um (() | ||
| PCB taşıma kılavuzu | PCB ray taşıma yüksekliği:900+20mm ((yerden PCB ray taşıma yüzeyine) | ||
| 600mmx700mm | |||
| PCB'ler arasındaki minimum mesafe:≤90mm | |||
| Parametreler | Sertleştirme yöntemi | AC220V/50Hz/2000W | |
| Bulma ekranı | W1000mmxD1380mmxH1600mm ((ayak olmadan 100±20mm) | ||
| Doğruluk | 1100KG | ||
| Yeniden ölçüm doğruluğu | ≥0.5MPa | ||
| Wafer Ring Boyutu | Sıcaklık:5 ~ 40 ° C, nispi nem 25% ~ 80% ((dondurma yok) | ||
| Aynı anda işlenen wafer sayısı | Standart SMEMA arayüzü | ||
Ürün Özellikleri - Görme Sistemleri (Online)Tek parça)
Ürün test yetenekleri ((Online Tek Yol)
9Yetersiz Lehimleme 10. Kısa devre 12. Değişim 13. DIP bileşeni eksik 14. DIP iğneleri uzatılmamış....
Yanlış yerleştirme Eksik bileşen Kutupluk tersine çevirme Islatma olmayan Pin Warpage
Normal Pin float Yetersiz Lehimleme Köprüsü
Hızlı programlama (Online)Tek parça)
1. Otomatik olarak veritabanı içe aktar
2. Tüm tablo parametreleri ayarlama
3. Bir tıklama ile bileşenler için halka açık kütüphaneye bağlantı 4. Standart kütüphane
Çevrimdışı programlama ((OnlineTek parça)
Çevrimiçi ve çevrimdışı (ofis) durmaksızın makine parametrelerini ayarlamak.
Bileşencbütün doğrusallıkBulma (Online)Tek parça/1.2m onlineTek parça)
1. Bileşen döndürme açısını hesaplayın
2. bileşeninin maksimum ve minimum kayma arasındaki aralığı hesaplamak
3Bileşenler arasındaki mesafe
4Bileşen ile bir referans noktası veya bir çizgi arasındaki mesafe
Collinearity algılama (collinearity, mutlak mesafe, collinearity aralığı, bileşen mesafe)
Kapsamlı MESdataBenKarşılaştırmacyeteneklerive güçlü SPC sistemi(OnlineTek parça)
1En büyük 10 alarm bileşeninin gerçek zamanlı istatistikleri
2. otomatik olarak yukarı ekipman durdurmak için bir alarm sayımı ayarlamak için etkinleştirir.
3. Sonraki izlenebilirlik için gerçek zamanlı olarak her PCB'nin tüm kart görüntüsünü ihraç edin
4Yerel olarak geliştirilen MES arayüzü standart ve özelleştirilmiş biçimleri destekler.
Toplam Yüzde Top 10 kusur türü Top 10 kusur bileşeni Top 10 Yanlış Pozitif bileşeni Top 10 kusur türünün Pareto grafiği
Emek tasarrufuMod
Veri aktarımı ve diğer yöntemler yoluyla, bir kişi birden fazla hattın AOI alarm verilerini inceleyebilir ve böylece emek tasarrufu modunu gerçekleştirebilir.
Solder Paste Printer SPI Çip Monter Ön geri akış AOI Geri akış fırını Geri akış AOI Toplayıcı
Ürün Özellikleri - Ekipman Platformu
Üç bölümden oluşan ray, çıkarılabilir ve ürünün uzunluğuna göre değiştirilebilir.
1Entegre döküm platformu, yapısal gerginliği etkili bir şekilde ortadan kaldırır ve makine doğruluğunun ve istikrarının temelini oluşturur.
2Çıkarılabilir elektronik kontrol bileşen platformu, bakımı daha kullanıcı dostu yapar.
3Profesyonel ve güzel bir görünüm tasarımı, daha fazla ergonomi ve görsel estetiğe uygun.
Ürün denetim yetenekleri
Değişiklik ofset eğim ortak kusurlu
Eksik bileşen Soket ofset Diyot ofset Yetersiz yapıştırıcı yapıştırıcı ofset
