Evde > Ürün > SMT AOI Makinesi > 2D Otomatik Optik SMT AOI Makinesi Gelişmiş PCB Görsel Denetimi

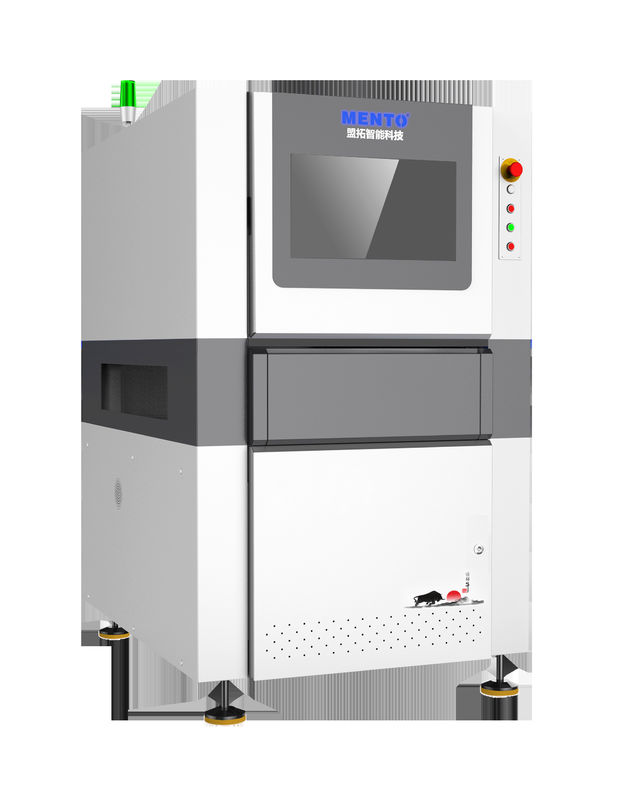

2D Otomatik Optik SMT AOI Makinesi Gelişmiş PCB Görsel Denetimi

Name: 2D Otomatik Optik SMT AOI Makinesi Gelişmiş PCB Görsel Denetimi
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2012DT
Price: Anlaşılabilir USD
Availability: InStock

Ürün Ayrıntıları

Menşe yeri: Dongguan

Marka adı: MENTO

Sertifika: FCC.ROHS,CCC

Model numarası: K2012DT

Ödeme ve Nakliye Şartları

Min sipariş miktarı: 3

Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)

En İyi Fiyatı Alın

Ürün Ayrıntıları

Ürün Tanımı

Ürün Ayrıntıları

Vurgulamak:
                                                                                                                                                                                                                                    2D Otomatik SMT AOI Makinesi, PCB Görsel SMT AOI Makinesi, SMT pcb görsel denetim makinesi


Karar:	10 μm	Güç kaynağı:	110-240V AC, 50/60Hz
İşletim Sistemi:	pencereler	Denetim Hızı:	1000 mm²/s'ye kadar
Görev:	Baskılı devre kartlarındaki kusurları tespit edin	Kamera tipi:	Yüksek çözünürlüklü CCD
Uygulama:	Otomatik Optik Muayene	Boyutları:	1200mm X 800mm X 1500mm

Karar:	10 μm
Güç kaynağı:	110-240V AC, 50/60Hz
İşletim Sistemi:	pencereler
Denetim Hızı:	1000 mm²/s'ye kadar
Görev:	Baskılı devre kartlarındaki kusurları tespit edin
Kamera tipi:	Yüksek çözünürlüklü CCD
Uygulama:	Otomatik Optik Muayene
Boyutları:	1200mm X 800mm X 1500mm

Ürün Tanımı

2D Otomatik Optik Muayene Çevrimiçi çift hat
Model		K2012DT
Test Yeteneği	Test öğeleri	CHIP bileşen gövdesi, CHIP bileşen lehim eklemleri, karakterler, DIP lehim eklemleri
	Minimum bileşen	CHIP:01005 Hatve:0.3mm
	Tespit Yöntemi	Algoritma Parametre Ayarlama, Makine Öğrenmesi
Optik Sistem	Kamera	12MP yüksek hızlı renkli endüstriyel kamera
	Telecentrik Lens	0.36X/0.23X
	Çözünürlük	10um/15um
	Görüş Alanı	40x30mm /60x45mm
	Tespit Hızı	3FOV/s
Mekanik Özellikler	PCB kalınlığı	0.3~10mm(Eğrilme≤5mm)
	Bileşen Yüksekliği	Üst 30mm, alt 84mm(özel yükseklik özelleştirilebilir)
	Sürüş cihazı	Servomotor+Bilyalı Vida+Lineer Kılavuz Rayı
	Hareket hızı	Maks.600mm/s
	Konumlandırma doğruluğu	≤8um(kalibrasyon sonrası)
	PCB taşıma kılavuzu	PCB rayı taşıma yüksekliği:900+20mm(yerden PCB rayı taşıma yüzeyine)
		PCB maksimum boyutu: 600mmxG300mm (çift ray, çift PCB) 600mmxG580mm (tek ray, tek PCB)
		PCB'ler arasındaki minimum mesafe:≤90mm
Parametreler	Kürleme yöntemi	AC220V/50Hz/2000W
	Tespit ekranı	G1000mmxD1380mmxY1600mm(ayak hariç 100±20mm)
	Doğruluk	1100KG
	Yeniden Ölçüm Doğruluğu	≥0.5MPa
	Wafer Halkası Boyutu	Sıcaklık:5~40℃, bağıl nem %25~%80(buzlanma yok)
	Aynı anda işlenen wafer sayısı	Standart SMEMA arayüzü

Ürün Özellikleri - Görüş Sistemleri

2D Otomatik Optik SMT AOI Makinesi Gelişmiş PCB Görsel Denetimi

Ürün test yetenekleri(Çevrimiçi Çift Hat)

1.Yanlış Yerleştirme 2. Eksik Bileşen 3. Polarite Tersliği 4. Islanmama 5. Lehim Deliği 6. Koliner Anomali 7. Kötü lehimleme 8. Pin Eğrilmesi

9. Yetersiz Lehimleme 10. Kısa Devre 11. Ofset 12.DIP Bileşen Eksikliği 13.DIP pinleri uzatılmamış......

2D Otomatik Optik SMT AOI Makinesi Gelişmiş PCB Görsel Denetimi

Yanlış Yerleştirme Eksik Bileşen Polarite Tersliği Islanmama Pin Eğrilmesi

2D Otomatik Optik SMT AOI Makinesi Gelişmiş PCB Görsel Denetimi

Bileşen koliner tespiti(Çevrimiçi tek hat/1.2m çevrimiçi tek hat)

1. Bileşenin dönme açısını hesaplar

2. Bileşenin maksimum ve minimum ofsetleri arasındaki aralığı hesaplar

3. Bileşenler arasındaki mesafe

4. Bileşen ile bir referans noktası veya bir çizgi arasındaki mesafe

2D Otomatik Optik SMT AOI Makinesi Gelişmiş PCB Görsel Denetimi

Kolinyerlik tespiti(kolinyerlik, mutlak mesafe, kolinyerlik aralığı, dik aralık)

MES veri kenetlenme fonksiyonu ve güçlü SPC sistemi

1. En iyi 10 alarm bileşeninin gerçek zamanlı istatistikleri

2. Yukarı akış ekipmanını otomatik olarak durdurmak için bir alarm sayısı ayarlamayı etkinleştirir.

3. Sonraki izlenebilirlik için her PCB'nin tüm kart görüntüsünü gerçek zamanlı olarak dışa aktarır

4. Yerli olarak geliştirilmiş MES arayüzü standart ve özelleştirilmiş formatları destekler.

2D Otomatik Optik SMT AOI Makinesi Gelişmiş PCB Görsel Denetimi

İş gücü tasarrufu modu

Veri iletimi ve diğer yöntemlerle, bir kişi birden fazla hattın AOI alarm verilerini görüntüleyebilir, böylece bir adam tasarrufu modu gerçekleştirilir.

2D Otomatik Optik SMT AOI Makinesi Gelişmiş PCB Görsel Denetimi
