Product Details
Menşe yeri: Dongguan
Marka adı: MENTO
Sertifika: FCC.ROHS,CCC
Model numarası: K2005DW
Payment & Shipping Terms
Min sipariş miktarı: 3
Ambalaj bilgileri: G1140mmxD1400mmxY1600mm
Teslim süresi: 20 iş günü
Ödeme koşulları: L/C, T/T
Yetenek temini: 10 adet + 20 iş günü
İşletim Sistemi: |
pencereler |
Çevre: |
10-40 ℃ |
Hava kaynağı: |
0.4-0.6MPa |
Ağırlık: |
900kgs |
PCB kalınlığı: |
0.5-6mm |
Optik Kaynak: |
RGB + W dört renk integral |
Ürün: |
SMT AOI PCB makinesi, AOI Sistemleri |
nakliye: |
zamanında sevkiyat |
Uygulama: |
Lehimleme yapısı optik inceleme-SPI |
işlevsellik: |
Endüstriyel kullanım - SMT Montaj Hattı |
Aydınlatma Yöntemi: |
LED |
Model: |
ABC-123 |
Kesinlik: |
Yüksek hassasiyet |
İşletim Sistemi: |
pencereler |
Çevre: |
10-40 ℃ |
Hava kaynağı: |
0.4-0.6MPa |
Ağırlık: |
900kgs |
PCB kalınlığı: |
0.5-6mm |
Optik Kaynak: |
RGB + W dört renk integral |
Ürün: |
SMT AOI PCB makinesi, AOI Sistemleri |
nakliye: |
zamanında sevkiyat |
Uygulama: |
Lehimleme yapısı optik inceleme-SPI |
işlevsellik: |
Endüstriyel kullanım - SMT Montaj Hattı |
Aydınlatma Yöntemi: |
LED |
Model: |
ABC-123 |
Kesinlik: |
Yüksek hassasiyet |

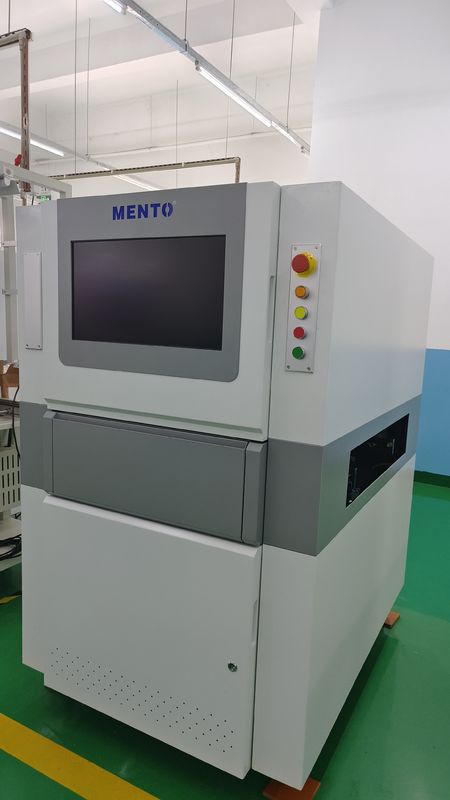

K20 serisi aşağı doğru Otomatik Optik Denetim
| Cihaz modeli | K2005DW | |
| Bulma kapasitesi | Bulma öğeleri | CHIP bileşen gövdesi, CHIP bileşen lehim eklemleri, karakterler, DIP lehim eklemleri |
| En küçük bileşen | CHIP: 0201 Pitch:0.3mm | |
| Bulma yöntemi | Algoritma parametresi hata ayıklama, makine öğrenimi | |
| Optik sistem | Kamera. | 5MP yüksek hızlı renkli endüstriyel kamera |
| Telemerkezli lens | 0.22X/0.17X | |
| Karar | 15um/20um/25um | |
| FOV | 36x30mm/48x40mm/61x51mm | |
| Bulma hızı | 3FOV/s | |
| Yazılım sistemi | İşletim sistemi | Windows 10 |
| Mekanik özellikler | PCB kalınlığı | 0.3~10mm ((warpage≤5mm) |
| Bileşen Yüksekliği | 180mm üst, 30mm alt (özel yükseklik özelleştirilebilir) | |
| Sürüş ekipmanları | Servo motor + top vida + doğrusal kaydırma | |
| Hareket hızı | Maks.600mm/s | |
| Konumlama doğruluğu | Kalibrasyondan sonra ≤8um (() | |
| PCB taşıma rayı | PCB ray taşıma yüksekliği: 900±20mm (yerden PCB rehber ray taşıma yüzeyine) | |
| PCB'nin maksimum boyutu: 510mmx460mm | ||
| PCB arasındaki minimum mesafe: ≤90mm | ||
| Parametreler | Güç kaynağı | AC220V/50Hz/2000W |
| Toplam boyut | W1140mmxD1400mmxH1600mm (ayak 100±20mm hariç) | |
| Ağırlık | ≈700KG | |
| Hava basıncı | ≥0.5MPa | |
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
Bilimsel platform tasarımı
Dökme derecesi hareketli ray tasarımı
Tekrarlama doğruluğu ve konumlandırma doğruluğu yüksek, düşük gürültü.
Yüksek hassasiyetli hareket kontrol sisteminin tasarımı
Hareket sisteminin veri kaybını önlemek, yüksek hızlı ve istikrarlı çalışmayı sağlamak ve hareket hızlanmasının ve yavaşlamasının hızını etkili bir şekilde iyileştirmek.
Ürün Özellikleri - Görme Sistemleri
Endüstriyel kamera
Yüksek hızlı çok kareli endüstriyel dijital kamera.
Sabit akımlı ışık kaynağı kontrolörü
Tam kapalı döngü sabit akım dijital denetleyicisi, ışık kaynağının parlaklığının istikrarını ve tekilliğini sağlar.
Telemerkezli optik sistem
Yüksek alan derinliği, düşük bozulma, tam piksel, sabit çözünürlüklü tasarım.
Ürün denetim yeteneği
1. Yanlış parça 2. Eksik parça 3. Ters 4. Sanal kaynak 5. Teneke deliği 6. Düzlük 7. Yanlış kaynak 8. Pedikül 9. Daha az teneke
10- Sürekli teneke 11. DIP lehimli eklem daha az teneke 12. Pozisyon kaydırma 13. DIP sızıntılı fiş 14. DIP ayağından çıkmıyor...
MES veri doklama fonksiyonu ve güçlü SPC sistemi
1En iyi 10 alarm bileşeninin gerçek zamanlı istatistikleri
2. otomatik olarak yukarı ekipman durdurmak için bir alarm sayımı ayarlamak için etkinleştirir.
3. Sonraki izlenebilirlik için gerçek zamanlı olarak her PCB'nin tüm kart görüntüsünü ihraç edin
4Yerel olarak geliştirilen MES arayüzü standart ve özelleştirilmiş biçimleri destekler.
