Product Details
Menşe yeri: Çin Dongguan
Marka adı: Mento
Sertifika: ISO9001/ISO14001
Model numarası: k3205
Payment & Shipping Terms
Min sipariş miktarı: 1
Fiyat: Negotiable
Teslim süresi: 3 hafta
Ödeme koşulları: çevrimiçi, L/C, T/T
Yetenek temini: 1000/ay
Yazılım: |
İçgörülü kullanıcı arayüzü |
Kamera tipi: |
3D Dijital Kamera |
İşletim Sistemi: |
Windows 10 |
Muayene Alanı: |
510 X 510 mm'ye kadar |
Muayene Yöntemi: |
3D İnceleme |
Aydınlatma: |
RGB LED'i |
Güç kaynağı: |
AC 220V, 50/60Hz |
Karar: |
10 μm |
Yazılım: |
İçgörülü kullanıcı arayüzü |
Kamera tipi: |
3D Dijital Kamera |
İşletim Sistemi: |
Windows 10 |
Muayene Alanı: |
510 X 510 mm'ye kadar |
Muayene Yöntemi: |
3D İnceleme |
Aydınlatma: |
RGB LED'i |
Güç kaynağı: |
AC 220V, 50/60Hz |
Karar: |
10 μm |

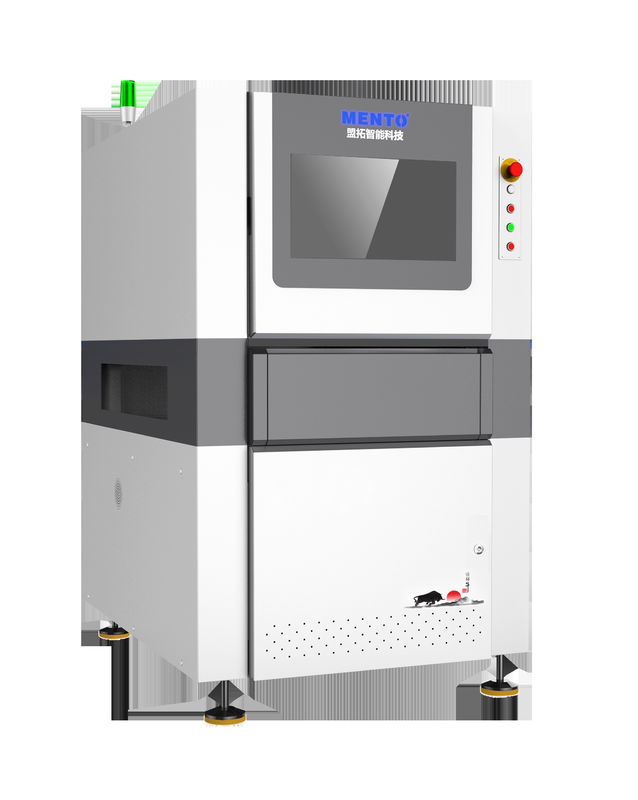

Bu 3 boyutlu AOI makinesi, endüstrideki en hızlı olan 80 cm2/s'ye kadar etkileyici bir denetim hızına sahiptir.Bu, kısa bir süre içinde büyük miktarda PCB'yi kontrol edebileceği anlamına gelir.Bu hızla, üreticiler üretim hedeflerine kolayca ulaşabilir ve hatta onları aştırabilirler.
PCB kalınlığı açısından, bu 3 boyutlu AOI makinesi 0.5 ile 5 mm arasında değişen tabloları işleyebilir.farklı üreticiler için çok yönlü bir çözüm haline getirirBu esneklik, üreticilerin uyumluluk sorunları hakkında endişelenmeden farklı PCB türleriyle çalışmak için özgürlük sağlıyor.
3 boyutlu AOI makinesi, PCB'lerin doğru incelemesi için üstün bir aydınlatma sağlayan RGB LED aydınlatması ile donatılmıştır.Bu aydınlatma teknolojisi PCB'nin tüm bölümlerinin yeterince aydınlatılmasını sağlarRGB LED aydınlatması aynı zamanda enerji tasarruflu, yani çok fazla güç tüketmediği anlamına gelir.üreticiler için uygun maliyetli bir çözüm haline getirmek.
Makinenin otomatik hizalama yöntemi, üreticiler için en iyi seçim yapan başka bir özelliktir.makinenin PCB'leri hassasiyet ve hızla incelemesini mümkün kılanBu, düzenli olarak büyük miktarda PCB ile uğraşmak zorunda olan üreticiler için özellikle önemlidir.
3B AOI Denetim Makinesi, güvenilirliği ve kullanıcı dostu olarak bilinen yaygın olarak kullanılan bir işletim sistemi olan Windows 10 üzerinde çalışır.Bu, üreticilerin makineyi herhangi bir zorluk çekmeden kullanmasını kolaylaştırır, ve aynı zamanda en son yazılım güncellemelerine ve güvenlik yamalarına erişebileceklerini de sağlar.
Genel olarak, bu 3 boyutlu AOI makinesi, güvenilir, yüksek hızlı ve doğru bir denetim çözümü arayan PCB üreticileri için mükemmel bir yatırımdır.RGB LED aydınlatma, otomatik hizalama yöntemi ve Windows 10 işletim sistemi, bu makinenin bugün piyasada mevcut en iyi seçeneklerden biri olmasının nedeni açıktır.,Bu ürünle gurur duyuyoruz ve üreticilerin yüksek kalite standartlarını koruyarak üretim hedeflerine ulaşmalarına yardımcı olacağına inanıyoruz.
| Cihaz modeli | K3205 | |
| Bulma kapasitesi | Bulma öğeleri | Kayıp baskı, fazla lehim, yetersiz lehim,seski köprü, lehimli pasta kuyruğu, şekil anomali, ofset |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 5MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | Çift DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Algılama performansı | Yükseklik doğruluğu (kalibrasyon modülü) | 1μm (standart kalibrasyon bloğu kullanılarak) |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 500μm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1350xD1000xH1600mm (alarm lambası hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Yazılım Desteklenen Giriş Biçimleri | Gerber biçimini destekle (274X), ODB++ | |
| İstatistik yönetim araçları |
Histogram, X-bar & R - Grafik, X-bar & S - C hart, C p & C pk, %Gage R & R,SPI Gündelik/Haftalık/Aylık Raporlar, Gerçek Zamanlı SPC& Çoklu Ekran |
|
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
Bu 3 boyutlu AOI makinesi, önde gelen AOI ekipman üreticileri tarafından tasarlanmış son derece gelişmiş ve verimli bir PCB denetim sistemidir.80 cm2/s'ye kadar inanılmaz bir hızla doğru inceleme sonuçlarını sağlamak için otomatik hizalama teknolojisini kullanıyor.800 Kg ağırlığında, bu 3D Aoi denetim makinesi dayanıklılık ve uzun süreli kullanım için tasarlanmıştır. 10 μm yüksek çözünürlüğü her denetleme sırasında doğruluk ve güvenilirliği garanti eder.
| Karar | 10 μm |
| Boyut | L 1300 X W 1300 X H 1500 mm |
| Denetim Hızı | 80 cm2/s'ye kadar |
| Düzleştirme Yöntemi | Otomatik Hizalama |
| Ağırlık | 800 Kg |
| İşletim Sistemi | Windows 10 |
| PCB kalınlığı | 0.5 - 5 mm |
| Yazılım | İçgörülü Kullanıcı Arayüzü |
| Denetim Türleri | Lehimli eklem, bileşen, kusur |
| Güç kaynağı | AC 220V, 50/60Hz |
Mento-01 3D AOI makinesinin asgari sipariş miktarı 1'dir ve fiyat müzakere edilebilir.Bu 3 boyutlu AOI makinesinin tedarik kapasitesi ayda 1000 ünitedir., müşterilerin bu yenilikçi ürünü hızlı ve verimli bir şekilde elde edebilmelerini sağlar.
Mento-01 3D AOI makinesinin temel özelliklerinden biri, denetimi daha hızlı ve daha verimli hale getiren PCB'leri otomatik olarak hizalama yeteneğidir.Bu ürünün işletim sistemi Windows 10Mento-01 3D AOI makinesi 800 kg ağırlığında, günlük kullanımlara dayanabilen sağlam ve güvenilir bir üründür.
Mento-01 3D AOI makinesi, çeşitli ürün uygulama durumları ve senaryoları için idealdir.Ürün küçük ve orta PCB üreticileri ve büyük ölçekli üretim tesisleri için uygundur.Bu ürün, yüksek kaliteli PCB'ler gerektiren cep telefonları, bilgisayarlar, otomotiv elektronikleri, havacılık, tıbbi ekipman ve diğer endüstrilerde kullanılabilir.Mento-01 3D AOI makinesi, hızlı ve doğru bir aoi PCB denetimi gerektiren PCB tamir dükkanları ve bakım tesisleri için de mükemmeldir.
Özetle, Mento-01 3D AOI makinesi, gelişmiş 3D denetim yöntemlerini kullanan yüksek kaliteli bir PCB denetim sistemidir.Ürün Çin'de üretiliyor ve uluslararası kalite standartlarını karşılıyor.Mento-01 3D AOI makinesi, çeşitli ürün uygulama durumları ve senaryoları için uygundur, bu da PCB üreticileri ve tamir atölyeleri için çok yönlü ve değerli bir varlık haline getirir.
Ürün özelleştirme hizmetlerimiz şunları içerir:
Mento-01, güçlü bir AC 220V, 50/60Hz güç kaynağı ile donatılmıştır ve Windows 10 işletim sistemi üzerinde çalışır.Yüksek çözünürlüğü 10 μm, 0'dan 0'ya kadar olan kalınlıkta PCB'lerin doğru incelemesini sağlar.Makine 800 kg ağırlığında, üretim hatlarında uzun süreli kullanım için sağlam ve güvenilir.
3D AOI Makinesi, aşağıdakileri içeren kapsamlı bir teknik destek ve servis paketi ile birlikte gelir:
Ürün ambalajı:
3 boyutlu AOI makinesi, güvenli taşımacılığı sağlamak için sağlam bir karton kutuya dikkatlice paklenecek.Ek olarak, kutu bir kullanım kılavuzu ve gerekli kabloları içerecektir.
Nakliye:
3 boyutlu AOI makinesi için standart nakliye yöntemimiz saygın bir kurye hizmeti aracılığıyla.Siparişiniz işlendiğinde ve gönderildiğinde, size bir takip numarası vereceğiz böylece paketinizin teslim durumunu izleyebilirsiniz.
A: 3 boyutlu AOI makinesinin marka adı Mento.
S: 3 boyutlu AOI makinesinin model numarası nedir?
A: 3 boyutlu AOI makinesinin model numarası Mento-01.
S: 3 boyutlu AOI makinesi nerede üretiliyor?
A: 3 boyutlu AOI makinesi Çin Dongguan'da üretiliyor.
S: 3 boyutlu AOI makinesi sertifikalı mı?
A: Evet, 3 boyutlu AOI makinesi ISO9001 / ISO14001 ile sertifikalandırılmıştır.
S: 3 boyutlu AOI makinesi için minimum sipariş miktarı nedir?
A: 3 boyutlu AOI makinesi için en az sipariş miktarı 1'dir.
S: 3 boyutlu AOI makinesi için fiyat müzakere edilebilir mi?
A: Evet, 3 boyutlu AOI makinesinin fiyatı müzakere edilebilir.
S: 3 boyutlu AOI makinesi için teslimat süresi nedir?
A: 3 boyutlu AOI makinesi için teslimat süresi 1 haftadır.
S: 3 boyutlu AOI makinesi için ödeme şartları nelerdir?
A: 3 boyutlu AOI makinesi için ödeme şartları hazır.
S: 3 boyutlu AOI makinesinin besleme kapasitesi nedir?
A: 3 boyutlu AOI makinesinin tedarik kapasitesi 1000/ay.
