Product Details
Menşe yeri: Çin Dongguan
Marka adı: Mento
Sertifika: ISO9001/ISO14001
Model numarası: K3212
Payment & Shipping Terms
Min sipariş miktarı: 1
Fiyat: Negotiable
Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)
Teslim süresi: 3 hafta
Ödeme koşulları: internet üzerinden
Yetenek temini: 1000/ay
Karar: |
10 μm |
Muayene Yöntemi: |
3D İnceleme |
Güç kaynağı: |
AC 220V, 50/60Hz |
PCB kalınlığı: |
0,5 - 5 mm |
Yazılım: |
İçgörülü kullanıcı arayüzü |
Muayene türleri: |
Lehim Bağlantısı, Bileşen, Kusur |
Muayene Alanı: |
510 X 510 mm'ye kadar |
Denetim Hızı: |
80 Cm²/s'ye kadar |
Karar: |
10 μm |
Muayene Yöntemi: |
3D İnceleme |
Güç kaynağı: |
AC 220V, 50/60Hz |
PCB kalınlığı: |
0,5 - 5 mm |
Yazılım: |
İçgörülü kullanıcı arayüzü |
Muayene türleri: |
Lehim Bağlantısı, Bileşen, Kusur |
Muayene Alanı: |
510 X 510 mm'ye kadar |
Denetim Hızı: |
80 Cm²/s'ye kadar |

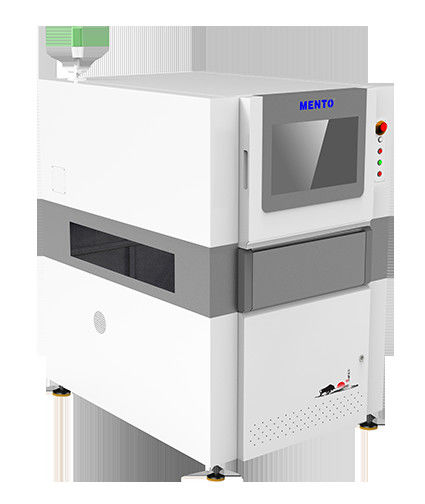

3 boyutlu AOI makinesinin ağırlığı 800 kg. Bu makine dayanıklı ve dayanıklı bir makine. Bu makine kullanımı kolaydır ve işletim sistemi olarak Windows 10 ile birlikte gelir.Operatör için kullanıcı dostu bir arayüz sağlamakMakine, 0,5 ila 5 mm kalınlığında PCB'leri incelemek için tasarlanmıştır.
3 boyutlu AOI Makinesi, PCB'lerdeki kusurları tespit etmekte yüksek düzeyde doğruluk sağlayan bir 3 boyutlu denetim yöntemi kullanır.karmaşık tasarımları ve yüzey montaj teknolojisi olanları da dahil olmak üzereMakine tüm PCB yüzeyini tarar ve eksik bileşenler, yanlış yerleştirilmiş bileşenler ve lehim kusurları da dahil olmak üzere herhangi bir kusuru tespit eder.
3 boyutlu AOI makinesi, herhangi bir üretim şirketinde aoi pcb denetimi için ideal bir çözümdür.El kontrolüne olan ihtiyacı azaltmak ve üretim verimliliğini artırmakYüksek düzeyde doğruluğu ile, bu makine PCB'lerin en yüksek kalite standartlarına göre üretilmesini sağlar.
3 boyutlu AOI makinesi uzun vadede ödenecek bir yatırımdır.Sadece üretim verimliliğini artırmakla kalmaz, aynı zamanda üretim işleminin erken aşamasında kusurları tespit ederek üretim maliyetini de azaltırBu makine, pahalı manuel denetimlere ve ürün geri çağırma riskine gerek kalmadan, Aoi PCB denetimi için uygun maliyetli bir çözüm sunar.
Sonuç olarak, 3D AOI Makinesi, doğru ve güvenilir AOI PCB denetimi sağlamak için tasarlanmış yenilikçi bir makinedir.Bu makine, üretim verimliliğini artırmak ve üretim maliyetlerini azaltmak isteyen herhangi bir üretim şirketi için ideal bir çözümdür.3D AOI Makinesine yatırım yapmak akıllıca bir karardır, çünkü uzun vadede yatırımdan yüksek bir getiri sağlayacaktır.
| Cihaz modeli | K3212 | |
| Bulma kapasitesi | Bulma öğeleri | Kayıp baskı, fazla lehim, yetersiz lehim, lehim köprüsü, lehimli pasta kuyruğu, şekil anomali, ofset |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 12MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | Çift DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Algılama performansı | Yükseklik doğruluğu (kalibrasyon modülü) | 1μm (standart kalibrasyon bloğu kullanılarak) |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 500μm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1350xD1000xH1600mm (alarm lambası hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Yazılım Desteklenen Giriş Biçimleri | Gerber biçimini destekle (274X), ODB++ | |
| İstatistik yönetim araçları |
Histogram, X-bar & R - Grafik, X-bar & S - C hart, C p & C pk, %Gage R & R,SPI Gündelik/Haftalık/Aylık Raporlar, Gerçek Zamanlı SPC& Çoklu Ekran |
|
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
| Ağırlık | 800 Kg |
| Güç kaynağı | AC 220V, 50/60Hz |
| PCB kalınlığı | 0.5 - 5 mm |
| Boyut | L 1300 X W 1300 X H 1500 mm |
| Karar | 10 μm |
| Denetim Alanı | 510 x 510 mm'ye kadar |
| Denetim yöntemi | 3 boyutlu denetim |
| Işıklandırma | RGB LED |
| Kamera Türü | 3 boyutlu dijital kamera |
| Yazılım | İçgörülü Kullanıcı Arayüzü |
Kullanıcı dostu olarak tasarlanan Mento-01, kolay çalıştırılmasını sağlayan sezgisel bir kullanıcı arayüzü yazılımına sahiptir.PCB'lerin kusursuz ve hatalardan arınmış olmasını sağlamak için doğru ve güvenilir sonuçlar sağlamak.
Mento-01, elektronik, otomotiv, havacılık ve tıbbi dahil olmak üzere çok çeşitli endüstriler için ideal PCB AOI ekipmanıdır.Gelişmiş teknolojisi ve yüksek doğruluğu, bu endüstrilerde kullanılan karmaşık ve ayrıntılı PCB'leri denetlemek için mükemmel bir çözümdür.Ek olarak, makinenin 800 kg ağırlığı, ağır kullanım karşısında bile istikrar ve dayanıklılığı sağlar.
Küçük veya büyük miktarda PCB ürettiğinizde, Mento-01 PCB denetim ihtiyaçlarınız için mükemmel bir çözümdür.taleplerini karşılayabileceğimize inanıyoruz.En az sipariş miktarı sadece 1'dir ve fiyatlarımız pazarlık edilebilir, müşterilerimizin paraları için en iyi değeri elde etmelerini sağlar.
ISO9001 ve ISO14001 sertifikalarını karşılayan yüksek kaliteli bir ürüne yatırım yaptığınızdan emin olabilirsiniz.Mento-01'i satın almanı kolaylaştırmak..
Özetle, Mento-01, çok çeşitli endüstriler için mükemmel bir PCB denetim sistemidir.ve 3 boyutlu denetim yöntemi PCB denetim ihtiyaçlarınız için güvenilir ve verimli bir çözüm yaparBugün Mento-01'e yatırım yapın ve yüksek kaliteli bir PCB denetim sistemine sahip olmanın faydalarını deneyimleyin.
3D AOI Makinesi ürünü, en iyi performansı ve müşteri memnuniyetini sağlamak için kapsamlı teknik destek ve hizmetlerle birlikte gelir.Deneyimli teknisyen ve mühendislerimizden oluşan ekibimiz aşağıdakileri sağlayabilir::
1Kurulum ve Eğitim: 3 boyutlu AOI makinesinin uygun kurulumunu ve çalışmasını sağlamak için yerinde kurulum ve eğitim hizmetleri sunuyoruz.
2- Bakım ve onarım: Ekibimiz makineyi sorunsuz ve verimli bir şekilde çalıştırmak için düzenli bakım hizmetleri sunar.Ayrıca ortaya çıkabilecek herhangi bir arıza veya sorunu gidermek için onarım hizmetleri sunuyoruz.
3. Yazılım Güncelleştirmeleri ve Güncelleştirmeleri: Müşterilerimizin en son özelliklere ve işlevselliğe erişmesini sağlamak için düzenli yazılım güncellemeleri ve güncellemeleri sağlıyoruz.
4Teknik Destek: Ekibimiz ortaya çıkabilecek herhangi bir soru veya sorun için teknik destek ve yardım sağlamak için 24 / 7 kullanılabilir.
5Kalibrasyon ve Test: Makinenin doğru ve güvenilir bir şekilde çalışmasını sağlamak için kalibrasyon ve test hizmetleri sunuyoruz.
Ürün ambalajı:
Nakliye:
A: 3 boyutlu AOI makinesinin fiyatı müzakere edilebilir.
7. S: 3D AOI makinesi için teslimat süresi nedir?
A: 3 boyutlu AOI makinesi için teslimat süresi 1 haftadır.
8. S: 3D AOI makinesi için ödeme şartları nelerdir?
A: 3 boyutlu AOI makinesi için ödeme şartları çevrimiçi.
9S: 3 boyutlu AOI makinesinin tedarik yeteneği nedir?
A: 3 boyutlu AOI makinesinin tedarik kapasitesi 1000/ay.
