Product Details
Menşe yeri: Çin Dongguan
Marka adı: Mento
Sertifika: ISO9001/ISO14001
Model numarası: K3212
Payment & Shipping Terms
Min sipariş miktarı: 1
Fiyat: Negotiable
Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)
Teslim süresi: 3 hafta
Ödeme koşulları: çevrimiçi, L/C, T/T
Yetenek temini: 1000/ay
Denetim Yazılımı: |
Gelişmiş denetim yazılımı |
Muayene Çözünürlüğü: |
Yüksek çözünürlük |
Muayene Yöntemi: |
Görsel Muayene |
Denetim Doğruluğu: |
Yüksek doğruluk |
Muayene Alanı: |
Büyük denetim alanı |
Denetim Hızı: |
Yüksek hız |
Bağlantı: |
Ethernet ve USB Bağlantısı |
Ürün Türü: |
Muayene ekipmanı |
Denetim Yazılımı: |
Gelişmiş denetim yazılımı |
Muayene Çözünürlüğü: |
Yüksek çözünürlük |
Muayene Yöntemi: |
Görsel Muayene |
Denetim Doğruluğu: |
Yüksek doğruluk |
Muayene Alanı: |
Büyük denetim alanı |
Denetim Hızı: |
Yüksek hız |
Bağlantı: |
Ethernet ve USB Bağlantısı |
Ürün Türü: |
Muayene ekipmanı |
Herhangi bir AOI denetim ekipmanının en önemli yönlerinden biri, verileri gerçek zamanlı olarak etkili bir şekilde yönetme yeteneğidir.GüncelAOI Denetim Ekipmanlarımız, kullanıcıların denetim verilerine hızlı ve kolay erişmelerini ve analiz etmelerini sağlayan gelişmiş veri yönetimi yeteneklerine sahiptir.Hızlı ve verimli denetim süreçleri gerektiren işletmeler için ideal bir seçim.
Güçlü veri yönetimi yeteneklerine ek olarak,AOI denetim ekipmanımız ayrıca denetlenen ürünlerin inanılmaz derecede keskin ve ayrıntılı görüntülerini sağlayan yüksek çözünürlüklü bir kamera sistemine sahiptirBu, tüm ürünlerin en yüksek kalite standartlarına uygun olmasını sağlamak için en küçük kusurları bile belirlemek için gereklidir.ürünlerinizin her zaman en yüksek hassasiyet ve doğruluk ile denetlendiğinden emin olabilirsiniz.
AOI denetim ekipmanımızın bir diğer önemli özelliği, çok açılı LED aydınlatma sistemidir.Denetlenen ürünün tüm alanlarının iyi aydınlatılmış ve kolayca görülebilmesi içinBu, daha az gelişmiş bir aydınlatma sistemi ile tespit edilmesi zor olabilecek kusurları ve diğer kusurları belirlemek için gereklidir.
| 3 boyutlu lehimli pasta denetimi | ||

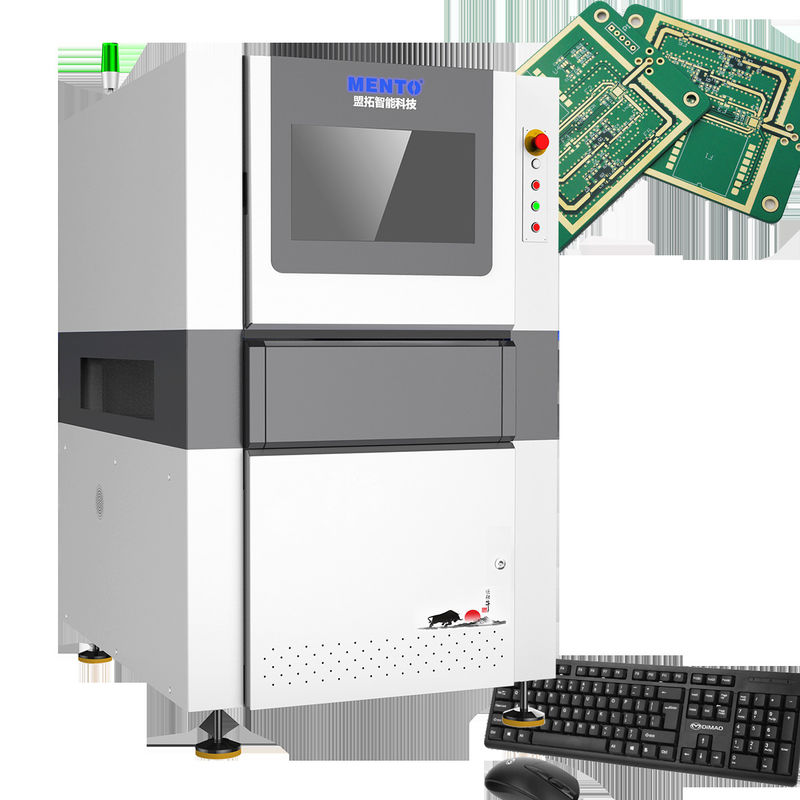

| Cihaz modeli | K3212 | |
| Bulma kapasitesi | Bulma öğeleri | Kayıp baskı, fazla lehim, yetersiz lehim, lehim köprüsü, lehimli pasta kuyruğu, şekil anomali, ofset |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 12MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | Çift DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Algılama performansı | Yükseklik doğruluğu (kalibrasyon modülü) | 1μm (standart kalibrasyon bloğu kullanılarak) |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 500μm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1350xD1000xH1600mm (alarm lambası hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Yazılım Desteklenen Giriş Biçimleri | Gerber biçimini destekle (274X), ODB++ | |
| İstatistik yönetim araçları |
Histogram, X-bar & R - Grafik, X-bar & S - C hart, C p & C pk, %Gage R & R,SPI Gündelik/Haftalık/Aylık Raporlar, Gerçek Zamanlı SPC& Çoklu Ekran |
|
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
Bir şey arıyorum.PCB için AOI makinesiBizimAOI denetim ekipmanları...denÇinYüksek hızlı ve gerçek zamanlı veri yönetimi ile otomatik optik inceleme için mükemmel.
| Atribut | Değer |
|---|---|
| Uygulama | Otomatik Optik Denetim |
| Denetim Kararı | Yüksek çözünürlük |
| Veri Yönetimi | Gerçek Zamanlı Veri Yönetimi |
| Denetim Yazılımı | Gelişmiş Denetim Yazılımı |
| Denetim yöntemi | Görsel Denetim |
| Kamera Sistemi | Yüksek çözünürlüklü kamera sistemi |
| Bağlantı | Ethernet ve USB Bağlantısı |
| Denetim Alanı | Büyük denetim alanı |
| Denetim Doğruluğu | Yüksek Doğruluk |
| Denetim Hızı | Yüksek Hız |
PCB için AOI makinesi, yüksek çözünürlüklü bir kamera sistemi yardımıyla basılı devreler kontrol etmek için tasarlanmıştır.Görsel denetim yöntemi, levhanın tasarımında veya montajında herhangi bir kusurun tespit edilmesini sağlar.Büyük denetim alanı, denetim kalitesini tehlikeye atmadan çeşitli boyutlarda PCB'lerin denetlenmesini mümkün kılar.
Mento AOI denetim ekipmanları çok çeşitli ürün uygulama durumları ve senaryoları için uygundur.Ürün, PCB üreten ve ürünün müşterilere gönderilmeden önce herhangi bir kusursuz olduğundan emin olması gereken şirketler için idealdir.AOI makinesi, PCB'lerin prototiplerinin gerekli standartlara uygun olmasını sağlamak için araştırma ve geliştirme laboratuvarlarında da kullanılabilir.
AOI denetim ekipmanlarının bağlantısı, üretim hatlarına entegre edilmesini kolaylaştıran Ethernet ve USB bağlantısı yoluyla yapılır.Gerçek zamanlı veri yönetimi, denetim sonuçlarının izlenmesini sağlar ve üretilen PCB'lerin kalitesi hakkında geri bildirim sağlar.
Sonuç olarak, Mento AOI denetim ekipmanları, PCB'lerin otomatik optik denetimi için güvenilir ve verimli bir üründür.ve gerçek zamanlı veri yönetimi, çok çeşitli ürün uygulama durumları ve senaryoları için uygundur.
AOI (Automated Optical Inspection) Denetim Ekipmanımız, basılı devre kartlarının (PCB'ler) ve diğer elektronik bileşenlerin yüksek hızlı ve doğru denetimini sağlamak için tasarlanmıştır.Ürünümüzün en iyi performansını sağlamak için bir dizi teknik destek ve hizmet sunuyoruz:
We are committed to providing top-notch technical support and services to ensure that our AOI Inspection Equipment continues to meet the needs of our customers and deliver reliable and accurate inspection results.
Ürün ambalajı:
Nakliye:
S: AOI denetim ekipmanlarının marka adı nedir?
A: AOI denetim ekipmanlarımızın marka adı Mento.
S: AOI Denetim Ekipmanı nerede üretiliyor?
A: AOI Denetim Ekipmanı, Dongguan, Çin'de üretiliyor.
S: AOI Denetim Ekipmanı sertifikalı mı?
A: Evet, AOI Denetim Ekipmanı ISO9001/ISO14001 ile sertifikalandırılmıştır.
S: AOI Denetim Ekipmanı için asgari sipariş miktarı nedir?
A: AOI Denetim Ekipmanı için minimum sipariş miktarı 1'dir.
S: AOI denetim ekipmanlarının maliyeti ne kadar?
A: AOI denetim ekipmanlarının fiyatı müzakere edilebilir.
S: AOI Denetim Ekipmanı için teslimat süresi nedir?
A: AOI Denetim Ekipmanı'nın teslim süresi 3 haftadır.
S: AOI Denetim Ekipmanı için ödeme şartları nelerdir?
A: AOI Denetim Ekipmanı için ödeme şartları hazır.
S: AOI Denetim Ekipmanı için tedarik yeteneği nedir?
A: AOI Denetim Ekipmanı için tedarik yeteneği 1000/ay.
