Product Details
Menşe yeri: Çin Dongguan
Marka adı: Mento
Sertifika: ISO9001/ISO14001
Model numarası: k3205
Payment & Shipping Terms
Min sipariş miktarı: 1
Fiyat: Negotiable
Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)
Teslim süresi: 3 hafta
Ödeme koşulları: internet üzerinden
Yetenek temini: 1000/ay
Yazılım: |
İçgörülü kullanıcı arayüzü |
Muayene türleri: |
Lehim Bağlantısı, Bileşen, Kusur |
Ağırlık: |
1100 kilo |
Boyut: |
U 1300 XG 1300 XY 1500 Mm |
İşletim Sistemi: |
Windows 10 |
PCB kalınlığı: |
0,5 - 5 mm |
Güç kaynağı: |
AC 220V, 50/60Hz |
Kamera tipi: |
3D Dijital Kamera |
Yazılım: |
İçgörülü kullanıcı arayüzü |
Muayene türleri: |
Lehim Bağlantısı, Bileşen, Kusur |
Ağırlık: |
1100 kilo |
Boyut: |
U 1300 XG 1300 XY 1500 Mm |
İşletim Sistemi: |
Windows 10 |
PCB kalınlığı: |
0,5 - 5 mm |
Güç kaynağı: |
AC 220V, 50/60Hz |
Kamera tipi: |
3D Dijital Kamera |
Çevrimiçi AOI özellikleri
1. Yüksek maliyetli performans
2Standart 5 milyon küresel maruziyetli endüstriyel renk kamerası.
3Çin'de büyük çaplı tele merkezli lensler kullanan ilk şirket (ürünleri hedefleyebilir)
4Bağımsız olarak geliştirilen optik sistem (ışık kaynağı tutarlılığı)
5Yüksek istikrarlı entegre döküm platformu
Uygulama alanı: lehimli eklem ve monte edilmiş cihaz denetimi
3 boyutlu AOI denetim makinesinin temel özelliklerinden biri, tahtaların denetim için doğru bir şekilde hizalandırılmasını sağlayan otomatik hizalandırma yöntemidir.Bu, manuel hizalama gerekliliğini ortadan kaldırır., üreticilere zaman ve kaynak tasarrufu sağlıyor.
Makinede kullanılan 3 boyutlu dijital kamera, PCB'lerdeki en küçük kusurların bile tespit edilmesini sağlayan yüksek çözünürlüklü görüntüler sağlar.Bu kamera türü, diğer denetim makinelerinde kullanılan geleneksel 2 boyutlu kameralardan üstündür., daha derin ve net görüntüler sağladığı için.
3 boyutlu AOI makinesinde kullanılan yazılım, operatörlerin kullanımını ve gezinmesini kolaylaştıran sezgisel bir kullanıcı ara yüzüne sahiptir.üreticilerin PCB'leriyle ilgili herhangi bir sorunu hızlı bir şekilde belirlemelerini ve çözmelerini sağlamakMakine, mevcut üretim süreçlerine entegre edilmesini kolaylaştıran Windows 10 işletim sistemiyle de uyumludur.
3 boyutlu AOI denetim makinesi, PCB denetim sürecini geliştirmek isteyen üreticiler için güvenilir ve verimli bir çözümdür.ve sezgisel yazılımlar doğru ve ayrıntılı denetim verileri sağlar, üreticilerin kusurları hızlı ve verimli bir şekilde tespit etmelerini ve çözmelerini sağlar.
| Cihaz modeli | K3205 | |
| Bulma kapasitesi | Bulma öğeleri | Kayıp baskı, fazla lehim, yetersiz lehim, lehim köprüsü, lehimli pasta kuyruğu, şekil anomali, ofset |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 5MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | Çift DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Algılama performansı | Yükseklik doğruluğu (kalibrasyon modülü) | 1μm (standart kalibrasyon bloğu kullanılarak) |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 500μm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1350xD1000xH1600mm (alarm lambası hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Yazılım Desteklenen Giriş Biçimleri | Gerber biçimini destekle (274X), ODB++ | |
| İstatistik yönetim araçları |
Histogram, X-bar & R - Grafik, X-bar & S - C hart, C p & C pk, %Gage R & R,SPI Gündelik/Haftalık/Aylık Raporlar, Gerçek Zamanlı SPC& Çoklu Ekran |
|
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
Bu 3 boyutlu AOI denetim makinesi PCB aoi ekipmanları için mükemmel bir çözümdür.Aoi ekipman üreticilerimiz, 3 boyutlu denetim sürecini basitleştiren sezgisel bir kullanıcı arabirimi olan bir ürün tasarladılar.510 x 510 mm'ye kadar bir denetim alanı ve 3 boyutlu bir dijital kamera ile, bu makine doğru ve verimli denetim sonuçları sağlar.
| Düzleştirme yöntemi: | Otomatik Hizalama |
| Karar: | 10 μm |
| Kamera Tipi: | 3 boyutlu dijital kamera |
| Boyut: | L 1300 X W 1300 X H 1500 mm |
| İşletim Sistemi: | Windows 10 |
| Denetim yöntemi: | 3 boyutlu denetim |
| Ağırlık: | 800 Kg |
| Denetim alanı: | 510 x 510 mm'ye kadar |
| PCB kalınlığı: | 0.5 - 5 mm |
| Denetim türleri: | Lehimli eklem, bileşen, kusur |

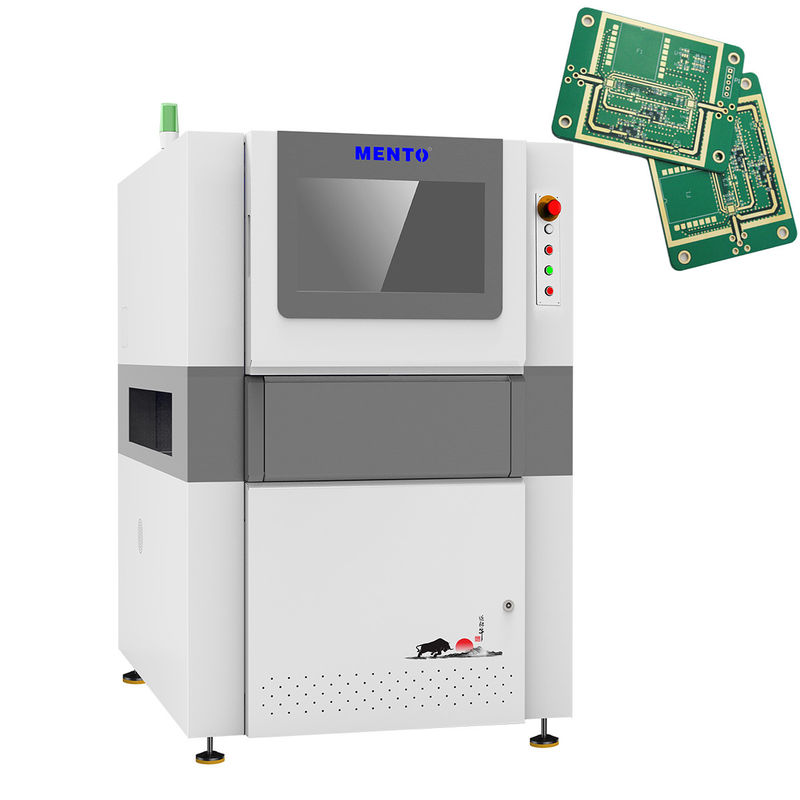

Mento-01 3D AOI Makinesi, PCB denetimi için elektronik endüstrisinde kullanılan gelişmiş bir teknolojidir.HavacılıkMakine Dongguan, Çin'de üretiliyor ve kalite standartları için ISO9001 / ISO14001 ile sertifikalandırılmıştır.
Mento-01 3D AOI Makinesi, doğru ve verimli AOI PCB denetimi için tasarlanmıştır. Makine, eksik, kaydırılmış,ve yanlış hizalı bileşenler3 boyutlu inceleme teknolojisi bile bileşen şekli ve konumu en küçük değişiklikleri tespit etmeyi mümkün kılar.Denetim sürecinde yüksek düzeyde doğruluğun sağlanması.
Mento-01 3D AOI Makinesi, geri akış öncesi ve geri akış sonrası denetim ve dalga kaynak sonrası denetim de dahil olmak üzere çok çeşitli PCB denetim senaryoları için uygundur.Makine ayrıca kalınlık aralığı 0 ile PCB'leri denetleyebilir.Üretim süreçlerinde yüksek doğruluk ve verimlilik gerektiren üreticiler için ideal bir PCB denetim sistemidir.
Mento-01 3D AOI Makinesi 10 μm çözünürlüğe sahiptir ve L 1300 X W 1300 X H 1500 mm boyutuna sahiptir. 800 kg ağırlığındadır.Bu da ağır kullanımlara dayanabilecek sağlam ve dayanıklı bir makine haline getiriyor.. Makine 1000/aylık bir tedarik kapasitesine sahiptir ve sipariş verildiği günden itibaren 1 hafta içinde teslim edilebilir. En az sipariş miktarı 1 ve fiyat müzakere edilebilir.
Mento-01 3D AOI Makinesi, denetim parametrelerinin kolay programlanmasını ve özelleştirilmesini sağlayan kullanıcı dostu bir yazılımla donatılmıştır.Makine mevcut üretim hatlarına kolayca entegre edilebilir ve çeşitli PCB boyutları ve şekilleri ile çalışabilirMakine, kolay bakım ve sorun giderme için kullanışlı bir arayüzle de donatılmıştır.
Sonuç olarak, Mento-01 3D AOI Makinesi çok çeşitli üretim alanlarına uygun bir PCB denetim sistemidir.ve verimliliği, güvenilir ve tutarlı denetim sonuçları gerektiren üreticiler için ideal bir seçim yaparMakine, AOI PCB denetimi gerektiren herhangi bir üretim hattı için değerli bir varlıktır.
3 boyutlu AOI makinesi, çeşitli elektronik bileşenler, basılı devreler ve montajlar için yüksek kaliteli denetim sonuçları sağlamak için en son teknolojiyle donatılmıştır.Ürün teknik desteğimiz ve hizmetlerimiz::
Our team of experienced engineers and technicians are dedicated to ensuring that your 3D AOI machine operates at its best performance and that you receive the best technical support and services possible.
Ürün ambalajı:
3 boyutlu AOI makinesi, taşıma sırasında makineyi korumak için köpükle doldurulmuş sağlam bir karton kutuya paketlenir.Makine ayrıca nem veya tozdan herhangi bir hasarı önlemek için plastik sarılmış olacakPakete bir kullanıcı kılavuzu ve güç kablosu dahil olacak.
Nakliye:
3 boyutlu AOI makinesi güvenli ve zamanında teslimatı sağlamak için güvenilir bir kurye hizmeti ile gönderilecektir.Müşteriler sevkiyatlarının ilerlemesini izlemek için bir takip numarası alacaklar..
S1: Bu 3 boyutlu AOI makinesinin marka adı nedir?
A1: Bu 3 boyutlu AOI makinesinin marka adı Mento.
S2: Bu makinenin model numarası nedir?
A2: Bu makinenin model numarası Mento-01.
S3: Bu makine nerede üretiliyor?
Cevap: Bu makine Çin Dongguan'da üretiliyor.
S4: Bu makinenin herhangi bir sertifikası var mı?
A4: Evet, bu makine ISO9001 / ISO14001 sertifikalı.
S5: Bu makine için minimum sipariş miktarı nedir?
A5: Bu makine için en az sipariş miktarı 1'dir.
S6: Bu makine için fiyat müzakere edilebilir mi?
A6: Evet, bu makinenin fiyatı müzakere edilebilir.
S7: Bu makine için teslimat süresi nedir?
A7: Bu makinenin teslim süresi 1 haftadır.
S8: Bu makine için ödeme şartları nelerdir?
A8: Bu makine için ödeme şartları online.
S9: Bu makinenin tedarik yeteneği nedir?
Cevap: Bu makinenin tedarik kapasitesi 1000/ay.
