Product Details
Menşe yeri: Çin Dongguan
Marka adı: Mento
Sertifika: ISO9001/ISO14001
Model numarası: K3212
Payment & Shipping Terms
Min sipariş miktarı: 1
Fiyat: Negotiable
Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)
Teslim süresi: 3 hafta
Ödeme koşulları: çevrimiçi, L/C, T/T
Yetenek temini: 1000/ay
Güç kaynağı: |
AC 220V, 50HZ |
Işık kaynağı: |
LED |
Muayene Yöntemi: |
3D İnceleme |
Arabirim: |
Ethernet |
Denetim Hızı: |
1000 mm/sn |
Kamera tipi: |
Yüksek çözünürlüklü CCD |
Güç kaynağı: |
AC 220V, 50HZ |
Işık kaynağı: |
LED |
Muayene Yöntemi: |
3D İnceleme |
Arabirim: |
Ethernet |
Denetim Hızı: |
1000 mm/sn |
Kamera tipi: |
Yüksek çözünürlüklü CCD |

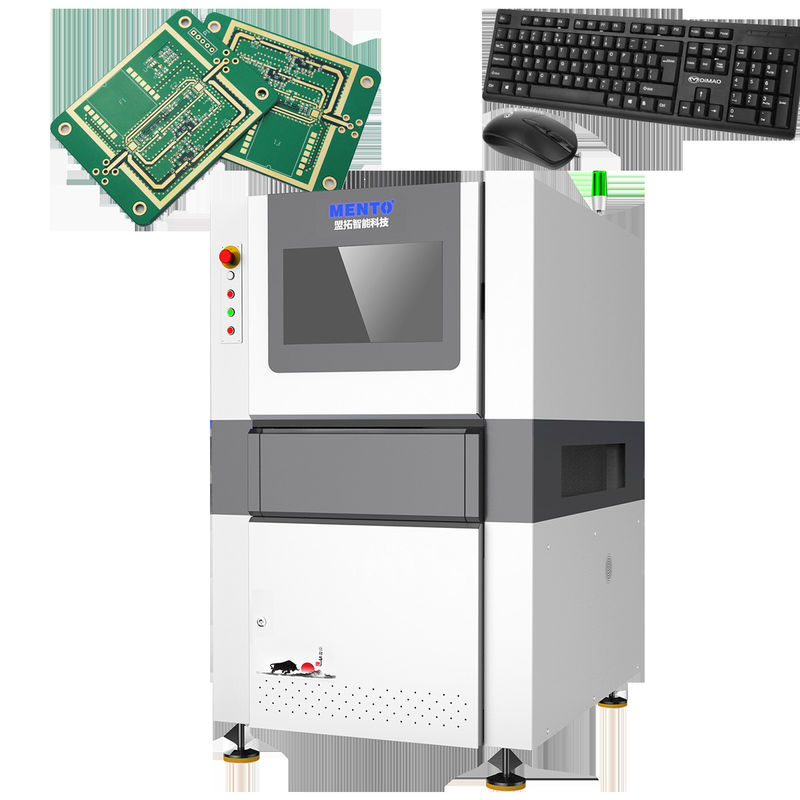

Bu makinenin en göze çarpan özelliklerinden biri yüksek çözünürlüklü CCD kamerasıdır.Bu, AOI PCB Makinesi'nin PCB yüzeyinde en küçük kusurları bile tespit etmesini sağlar, içinden geçen her devre kartının en yüksek kalitede olmasını sağlar.
AOI PCB Makinesi de 1000mm X 800mm X 1200mm'lik kompakt boyutlarla, herhangi bir çalışma alanına rahatça sığmasını sağlayan rahatlıkla tasarlanmıştır.Ethernet arayüzü ayrıca diğer cihazlara ve ağlara bağlanmayı kolaylaştırır, mevcut sistemlerinizle sorunsuz bir entegrasyon sağlıyor.
| 3 boyutlu lehimli pasta denetimi | ||
| Cihaz modeli | K3212 | |
| Bulma kapasitesi | Bulma öğeleri | Kayıp baskı, fazla lehim, yetersiz lehim, lehim köprüsü, lehimli pasta kuyruğu, şekil anomali, ofset |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 12MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | Çift DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Algılama performansı | Yükseklik doğruluğu (kalibrasyon modülü) | 1μm (standart kalibrasyon bloğu kullanılarak) |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 500μm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1350xD1000xH1600mm (alarm lambası hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Yazılım Desteklenen Giriş Biçimleri | Gerber biçimini destekle (274X), ODB++ | |
| İstatistik yönetim araçları |
Histogram, X-bar & R - Grafik, X-bar & S - C hart, C p & C pk, %Gage R & R,SPI Gündelik/Haftalık/Aylık Raporlar, Gerçek Zamanlı SPC& Çoklu Ekran |
|
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
| Teknik parametreler | Değer |
|---|---|
| Ürün Adı | AOI PCB Makinesi |
| PCB kalınlığı | 0.2mm - 6mm |
| PCB Boyutu | En fazla 500mm X 500mm |
| Arayüz | Ethernet |
| Karar | 10 μm |
| Model | XYZ-1000 |
| Güç kaynağı | AC 220V, 50Hz |
| İşletim Sistemi | Windows 10 |
| Kamera Türü | Yüksek çözünürlüklü CCD |
| Denetim yöntemi | 3 boyutlu denetim |
| Işık Kaynağı | LED |
Bu ürün, gelişmiş optik teknolojiyi kullanarak basılı devreler için doğru ve güvenilir denetim sonuçları sağlamak için tasarlanmıştır.AOI makinesi, eksik bileşenler gibi çok çeşitli kusurları tespit edebilir.Yüksek çözünürlüklü bir CCD kamera tipi ve ±5μm denetim doğruluğu ile AOI PCB Makinesi ürünlerinizin kalitesini etkili bir şekilde sağlayabilir.
AOI PCB Makinesi, çeşitli ürün uygulama olayları ve senaryoları için uygundur. Elektronik ürünlerin üretim hattında, PCB imalatında ve SMT montajında kullanılabilir.Bu ürün, çift taraflı PCB gibi çeşitli PCB'leri test etmek için kullanılabilir., çok katmanlı ve esnek. Makinenin arayüzü Ethernet'tir ve diğer cihazlara ve sistemlere kolay bir şekilde bağlanmasını sağlar.
AOI PCB Makinesi, model adı XYZ-1000 ve boyutu 1000mm X 800mm X 1200mm olan, kompakt ve herhangi bir çalışma alanına kurulmasını kolaylaştıran 1000 / aylık bir tedarik kapasitesi ile,Bu ürün çeşitli endüstrilerin taleplerini karşılayabilir..
Sonuç olarak, AOI PCB Makinesi, doğru ve güvenilir denetim sonuçları sağlayabilen güvenilir ve verimli bir PCB denetim sistemidir.Çeşitli ürün uygulama durumları ve senaryoları için uygundur.Eğer PCB test yöntemleriniz için güvenilir ve verimli bir çözüm arıyorsanız,Mento'dan AOI PCB Makinesi sizin için mükemmel bir üründür..
AOI PCB makinesi ürünü, en iyi performansı sağlamak ve duraklama süresini en aza indirmek için teknik destek ve hizmetlerle donatılmıştır.Uzman ekibimiz aşağıdaki alanlarda yardım ve rehberlik sağlayabilir::
Olağanüstü müşteri hizmetleri sunmaya ve müşterilerimizin yatırımlarından en iyi şekilde yararlanmasını sağlamak için kararlıyız.
AOI PCB Makinesi, nakliye sırasında herhangi bir hasarı önlemek için köpükle kaplanmış bir karton kutuya güvenli bir şekilde paketlenmiştir.
Nakliye:
AOI PCB Makinesi için Amerika Birleşik Devletleri'ndeki tüm yerlere ücretsiz nakliye sunuyoruz. Uluslararası siparişler için nakliye maliyetleri ödeme sırasında hesaplanacaktır.Nakliye süresi varış noktasına bağlı olarak değişebilir., ancak genellikle ABD içinde 3-5 iş günü ve uluslararası siparişler için 7-14 iş günü sürer.
S: Bu AOI PCB makinesinin marka adı nedir?
A: Bu AOI PCB Makinesi'nin marka adı Mento.
S: Bu AOI PCB Makinesi nerede üretiliyor?
A: Bu AOI PCB Makinesi Çin Dongguan'da üretiliyor.
S: Bu AOI PCB Makinesi sertifikalı mı?
A: Evet, bu AOI PCB Makinesi ISO9001/ISO14001 ile sertifikalandırılmıştır.
S: Bu AOI PCB Makinesi için minimum sipariş miktarı nedir?
A: Bu AOI PCB Makinesi için asgari sipariş miktarı 1.
S: Bu AOI PCB Makinesi için fiyat aralığı nedir?
A: Bu AOI PCB Makinesinin fiyatı müzakere edilebilir.
S: Bu AOI PCB makinesi için teslimat süresi nedir?
A: Bu AOI PCB Makinesi için teslimat süresi 1 haftadır.
S: Bu AOI PCB Makinesi için ödeme şartları nelerdir?
A: Bu AOI PCB Makinesi için ödeme şartları online.
S: Bu AOI PCB Makinesi için tedarik yeteneği nedir?
A: Bu AOI PCB Makinesi için tedarik kapasitesi 1000/ay.
