Product Details
Menşe yeri: Çin Dongguan
Marka adı: Mento
Sertifika: ISO9001/ISO14001
Model numarası: k3205
Payment & Shipping Terms
Min sipariş miktarı: 1
Fiyat: Negotiable
Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)
Teslim süresi: 3 hafta
Ödeme koşulları: çevrimiçi, L/C, T/T
Yetenek temini: 1000/ay
Model: |
XYZ-1000 |
Işık kaynağı: |
LED |
Muayene Yöntemi: |
3D İnceleme |
PCB boyutu: |
Max. Maks. 500mm X 500mm 500mm X 500mm |
PCB kalınlığı: |
0,2 mm - 6 mm |
Denetim Doğruluğu: |
±5μm |
İşletim Sistemi: |
Windows 10 |
Model: |
XYZ-1000 |
Işık kaynağı: |
LED |
Muayene Yöntemi: |
3D İnceleme |
PCB boyutu: |
Max. Maks. 500mm X 500mm 500mm X 500mm |
PCB kalınlığı: |
0,2 mm - 6 mm |
Denetim Doğruluğu: |
±5μm |
İşletim Sistemi: |
Windows 10 |

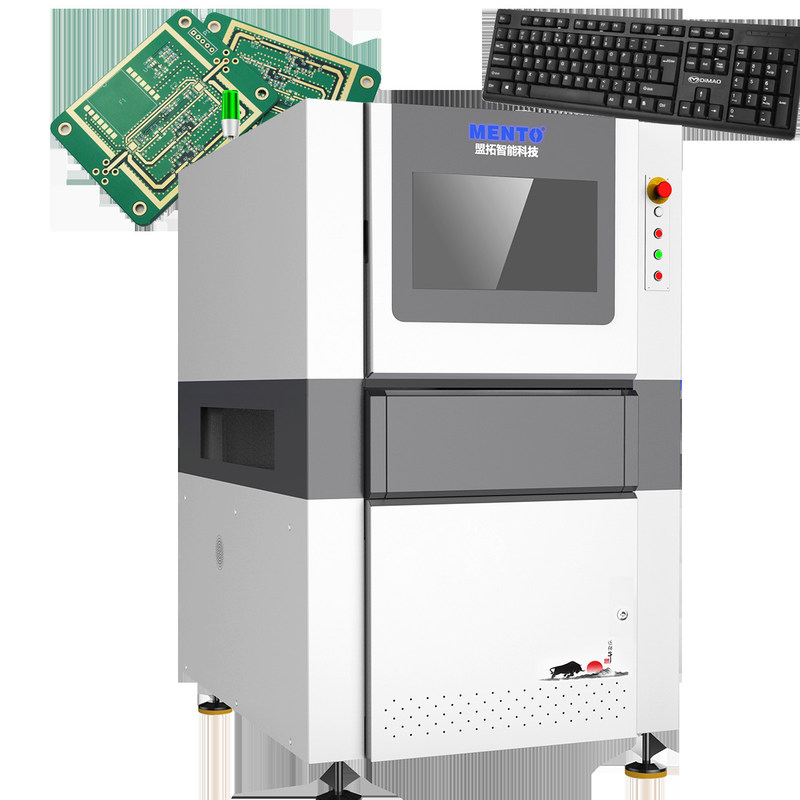

AOI PCB Makinesi Windows 10 işletim sisteminde çalışır ve kolay gezinmek ve çalıştırmak için kullanıcı dostu ve tanıdık bir arayüz sağlar.Ayrıca kolay bağlantı ve iletişim için bir Ethernet arayüzüne sahiptir, herhangi bir üretim ortamına veya iş akışına sorunsuz bir entegrasyon sağlıyor.
AOI PCB Makinesi, istikrarlı ve tutarlı bir performans sağlamak için AC 220V, 50Hz güç kaynağı ile çalıştırılır.Herhangi bir üretim tesisi veya laboratuvar için mükemmel bir uyum sağlar.
Yüksek çözünürlüklü yetenekleriyle, AOI PCB Makinesi, PCB'deki en küçük kusurları ve hataları bile 10μm çözünürlükle tespit edebilir.,ve herhangi bir sorun hızla tespit edilebilir ve çözülebilir.
| 3 boyutlu lehimli pasta denetimi | ||
| Cihaz modeli | K3205 | |
| Bulma kapasitesi | Bulma öğeleri | Kayıp baskı, fazla lehim, yetersiz lehim, lehim köprüsü, lehimli pasta kuyruğu, şekil anomali, ofset |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 5MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | Çift DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Algılama performansı | Yükseklik doğruluğu (kalibrasyon modülü) | 1μm (standart kalibrasyon bloğu kullanılarak) |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 500μm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1350xD1000xH1600mm (alarm lambası hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Yazılım Desteklenen Giriş Biçimleri | Gerber biçimini destekle (274X), ODB++ | |
| İstatistik yönetim araçları |
Histogram, X-bar & R - Grafik, X-bar & S - C hart, C p & C pk, %Gage R & R,SPI Gündelik/Haftalık/Aylık Raporlar, Gerçek Zamanlı SPC& Çoklu Ekran |
|
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
| Model | XYZ-1000 |
| Denetim Hızı | 1000mm/s |
| PCB kalınlığı | 0.2mm - 6mm |
| Denetim yöntemi | 3 boyutlu denetim |
| PCB Boyutu | En fazla 500mm X 500mm |
| İşletim Sistemi | Windows 10 |
| Arayüz | Ethernet |
| Denetim Doğruluğu | ±5μm |
| Işık Kaynağı | LED |
AOI makinesi PCB üretim endüstrisi için gerekli bir araçtır.Basılı devre kartlarının kusurlarını kontrol eden ve endüstri standartlarına uygun olduklarından emin olan otomatik optik denetim sistemiMakine, PCB'deki herhangi bir anormalliğin doğru ve hassas bir şekilde tespit edilmesini sağlayan 3 boyutlu bir denetim yöntemine sahiptir.PCB'lerin en yüksek kalitede olmasını sağlayan.
Mento AOI PCB Makinesi, çeşitli uygulama durumları ve senaryoları için uygundur.ve araştırma ve geliştirme kurumlarıMakine, 0.2mm'den 6mm'ye kadar olan kalınlıkta PCB'leri işleyebilir, bu da çok yönlü ve farklı PCB türleri için uygundur.
Mento AOI PCB Makinesi'nin XYZ-1000 modeli, diğer sistemlerle kolay bir bağlantı ve entegrasyon sağlayan bir Ethernet arayüzüne sahiptir.Bu özellik, AOI makinesinin mevcut üretim hatlarına ve iş akışlarına dahil edilmesini kolaylaştırır.
Sonuç olarak, Mento AOI PCB Makinesi, çeşitli uygulama durumları ve senaryoları için uygun güvenilir ve verimli bir PCB denetim sistemidir.çok yönlü PCB kalınlığı işleme, ve Ethernet arayüzü PCB üretim şirketleri, elektronik ürün üreticileri ve araştırma ve geliştirme kurumları için değerli bir varlık haline getirir.
AOI PCB Makinesi ürünümüz, aşağıdakiler de dahil olmak üzere kapsamlı teknik destek ve hizmetlerle birlikte gelir:
Müşterilerimize en yüksek düzeyde destek sağlamak ve AOI PCB makinelerinin en yüksek performansla çalışmasını sağlamak için kararlıyız.
Ürün ambalajı:
Nakliye:
S: AOI PCB Makinesi'nin marka adı nedir?
A: AOI PCB Makinesi'nin marka adı Mento.
S: AOI PCB Makinesi nerede üretiliyor?
A: AOI PCB Makinesi Çin'de Dongguan'da üretiliyor.
S: AOI PCB Makinesi hangi sertifikalara sahiptir?
A: AOI PCB Makinesi ISO9001 / ISO14001 ile sertifikalandırılmıştır.
S: AOI PCB Makinesi için minimum sipariş miktarı nedir?
A: AOI PCB Makinesi için en az sipariş miktarı 1'dir.
S: AOI PCB Makinesi için teslimat süresi nedir?
A: AOI PCB Makinesi için teslimat süresi 3 haftadır.
S: AOI PCB Makinesi için ödeme şartları nelerdir?
A: AOI PCB Makinesi için ödeme şartları online.
S: AOI PCB Makinesi'nin tedarik yeteneği nedir?
A: AOI PCB Makinesi'nin tedarik kapasitesi 1000/ay.
S: AOI PCB Makinesinin fiyatı pazarlık edilebilir mi?
A: Evet, AOI PCB Makinesi'nin fiyatı pazarlık edilebilir.
