Product Details
Menşe yeri: Çin Dongguan
Marka adı: Mento
Sertifika: ISO9001/ISO14001
Model numarası: K3412
Payment & Shipping Terms
Min sipariş miktarı: 1
Fiyat: Negotiable
Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)
Teslim süresi: 3 hafta
Ödeme koşulları: internet üzerinden
Yetenek temini: 1000/ay
Muayene Yöntemi: |
3D İnceleme |
Aydınlatma: |
RGB LED'i |
Muayene türleri: |
Lehim Bağlantısı, Bileşen, Kusur |
Karar: |
10 μm |
Hizalama yöntemi: |
Otomatik hizalama |
Denetim Hızı: |
80 Cm²/s'ye kadar |
Güç kaynağı: |
AC 220V, 50/60Hz |
Ağırlık: |
800 kilo |
Muayene Yöntemi: |
3D İnceleme |
Aydınlatma: |
RGB LED'i |
Muayene türleri: |
Lehim Bağlantısı, Bileşen, Kusur |
Karar: |
10 μm |
Hizalama yöntemi: |
Otomatik hizalama |
Denetim Hızı: |
80 Cm²/s'ye kadar |
Güç kaynağı: |
AC 220V, 50/60Hz |
Ağırlık: |
800 kilo |
Çevrimiçi AOI özellikleri
1. Yüksek maliyetli performans
2Standart 5 milyon küresel maruziyetli endüstriyel renk kamerası.
3Çin'de büyük çaplı tele merkezli lensler kullanan ilk şirket (ürünleri hedefleyebilir)
4Bağımsız olarak geliştirilen optik sistem (ışık kaynağı tutarlılığı)
5Yüksek istikrarlı entegre döküm platformu
Uygulama alanı: lehimli eklem ve monte edilmiş cihaz denetimi

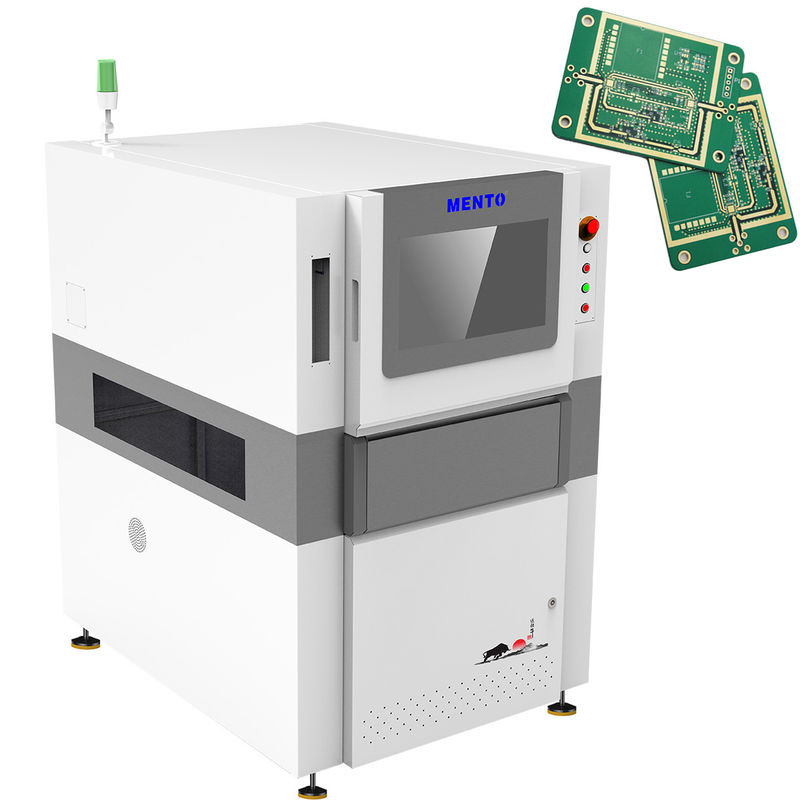

Bu 3D AOI denetim makinesi, üretim verimliliğini artırmak isteyen PCB üreticileri için ideal bir çözümdür.makine birden fazla tahtayı inceleyebilir, zaman kazandırır ve üretim maliyetlerini azaltır. Yüksek çözünürlüklü kamerası, PCB'deki tüm kusurların tespit edilmesini sağlar ve bozuk ürünlerin pazara ulaşma riskini azaltır.
Sonuç olarak, 3D AOI Makinesi, basılı devre kartlarının doğru ve hızlı denetimini sağlayan en iyi PCB AOI ekipmanıdır.modern PCB üretim süreçlerinin taleplerini karşılamak için makinenin en son teknoloji ile donatılmış olduğundan emin oldukOtomatik hizalanması, yüksek çözünürlüklü kamerası ve kullanıcı dostu yazılımı ile3D AOI denetim makinesi, üretim verimliliğini ve kalitesini artırmak isteyen herhangi bir PCB üreticisi için zorunludur..
| Cihaz modeli | K3412 | |
| Bulma kapasitesi | Bulma öğeleri | Birkaç parça, yanlış parçalar, ters, kaydırma, yanlış lehimleme, yanlış lehimleme, daha fazla teneke, daha az teneke, sürekli teneke, mezar taşı, ters, çarpık bacaklar, hasarlı, çoklu parçalar, çizikler,yabancı madde |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 12MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | 4 DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 20 mm/40 mm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1000xD1380xH1600mm (alarm ışığı hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
| Düzleştirme yöntemi: | Otomatik Hizalama |
| Yazılım: | İçgörülü Kullanıcı Arayüzü |
| Denetim hızı: | 80 cm2/s'ye kadar |
| İşletim Sistemi: | Windows 10 |
| Karar: | 10 μm |
| Ağırlık: | 800 Kg |
| Kamera Tipi: | 3 boyutlu dijital kamera |
| Boyut: | L 1300 X W 1300 X H 1500 mm |
| Işıklandırma: | RGB LED |
| Güç kaynağı: | AC 220V, 50/60Hz |
3 boyutlu AOI denetim makinesi, yüksek hassasiyet ve doğru sonuçlar sağlayarak PCB yüzeylerini tespit etmek ve denetlemek için tasarlanmıştır.Bu, onu diğer AOI ekipman üreticilerinden farklı kılar.Mento-01, 80 cm2/s'ye kadar denetleme yeteneği ile denetim sürecini zamanında tamamlayabilir ve üretim hattının genel verimliliğini artırabilir.
Mento-01, kullanıcılara kullanıcı dostu bir arayüz ve kullanımı kolay özellikler sunan Windows 10 işletim sistemi ile uyumludur. Makine yaklaşık 800 kg ağırlığında ve AC 220V gerektirir.50/60Hz güç kaynağıMento-01'in aylık 1000'lik bir tedarik kapasitesi var ve bu da ürüne olan talebin her zaman karşılanmasını sağlıyor.
Mento-01 için ürün uygulama durumları ve senaryoları elektronik üretim, PCB montajı ve kalite kontrolünü içerir.3D AOI denetim makinesi, elektronik üreticiler için kusurları tespit etmek ve ürünlerinin kalitesini sağlamak için gerekli bir araçtır.Mento-01, PCB'nin yüzeyini hızlı ve doğru bir şekilde inceleyebildiği ve herhangi bir kusuru tespit edebildiği için PCB montajı için de uygundur.Makine aynı zamanda, ürünün piyasaya sürülmeden önce gerekli standartlara uygun olmasını sağlamak için kalite kontrolünde de kullanılabilir..
Genel olarak, Mento-01, doğru sonuçlar sağlayan ve üretim verimliliğini artıran güvenilir ve verimli bir 3 boyutlu AOI denetim makinesi.Mento-01, elektronik üreticiler ve PCB montaj şirketleri için zorunludur.Makine kullanımı kolaydır ve hem deneyimli hem de yeni kullanıcılar için uygun olan kullanıcı dostu bir arayüz sunar.
3 boyutlu AOI makinemizin ürünü, en iyi performansı ve verimliliği sağlamak için kapsamlı teknik destek ve hizmetlerle birlikte gelir. Uzman ekibimiz kurulum ve kurulumda yardımcı olmak için mevcuttur.,Ürünümüzün garantisi bulunmaktadır ve gerektiğinde onarım ve değiştirme hizmetleri sunarız.Teknik desteğimiz ve hizmetlerimiz, müşterilerimiz için duraklama süresini en aza indirmek ve üretkenliği en üst düzeye çıkarmak için tasarlanmıştır..
Ürün ambalajı:
3 boyutlu AOI makinesi, nakliye sırasında herhangi bir hasarı önlemek için bolca döşenmiş sağlam bir karton kutuya paketlenir.Makine güvenli bir şekilde kutunun ortasına yerleştirilecek ve nakliye sırasında hareket etmemesini sağlamak için köpük eklemleri ile çevrili olacak.
Nakliye:
3D AOI Makinesi, DHL veya FedEx gibi saygın bir kurye hizmeti ile gönderilecektir.Nakliye süreleri varılacak ülkeye bağlı olarak değişir..
Bu 3 boyutlu AOI makinesinin markası nedir?
Mento
Bu 3 boyutlu AOI makinesinin model numarası nedir?
Mento-01
Bu 3 boyutlu AOI makinesi nerede üretiliyor?
Çin Dongguan
Bu 3 boyutlu AOI makinesinin hangi sertifikaları var?
ISO9001/ISO14001
Bu 3 boyutlu AOI makinesi için minimum sipariş miktarı nedir?
1
Bu 3 boyutlu AOI makinesinin fiyatı pazarlık edilebilir mi?
Evet, fiyat müzakere edilebilir.
Bu 3 boyutlu AOI makinesi için teslimat süresi nedir?
1 hafta
Bu 3 boyutlu AOI makinesi için ödeme şartları nelerdir?
Çevrimiçi ödeme
Bu 3 boyutlu AOI makinesinin tedarik kapasitesi nedir?
1000/ay
