Product Details
Menşe yeri: Çin Dongguan
Marka adı: Mento
Sertifika: ISO9001/ISO14001
Model numarası: K3412
Payment & Shipping Terms
Min sipariş miktarı: 1
Fiyat: Negotiable
Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)
Teslim süresi: 3 hafta
Ödeme koşulları: çevrimiçi, L/C, T/T
Yetenek temini: 1000/ay
İşletim Sistemi: |
Windows 10 |
Denetim Hızı: |
80 Cm²/s'ye kadar |
Muayene Alanı: |
510 X 510 mm'ye kadar |
Güç kaynağı: |
AC 220V, 50/60Hz |
Boyut: |
U 1000 XG 1380 XY 1600 Mm |
Hizalama yöntemi: |
Otomatik hizalama |
Yazılım: |
İçgörülü kullanıcı arayüzü |
Karar: |
10 μm |
İşletim Sistemi: |
Windows 10 |
Denetim Hızı: |
80 Cm²/s'ye kadar |
Muayene Alanı: |
510 X 510 mm'ye kadar |
Güç kaynağı: |
AC 220V, 50/60Hz |
Boyut: |
U 1000 XG 1380 XY 1600 Mm |
Hizalama yöntemi: |
Otomatik hizalama |
Yazılım: |
İçgörülü kullanıcı arayüzü |
Karar: |
10 μm |
Çevrimiçi AOI özellikleri
1. Yüksek maliyetli performans
2Standart 5 milyon küresel maruziyetli endüstriyel renk kamerası.
3Çin'de büyük çaplı tele merkezli lensler kullanan ilk şirket (ürünleri hedefleyebilir)
4Bağımsız olarak geliştirilen optik sistem (ışık kaynağı tutarlılığı)
5Yüksek istikrarlı entegre döküm platformu
Uygulama alanı: lehimli eklem ve monte edilmiş cihaz denetimi

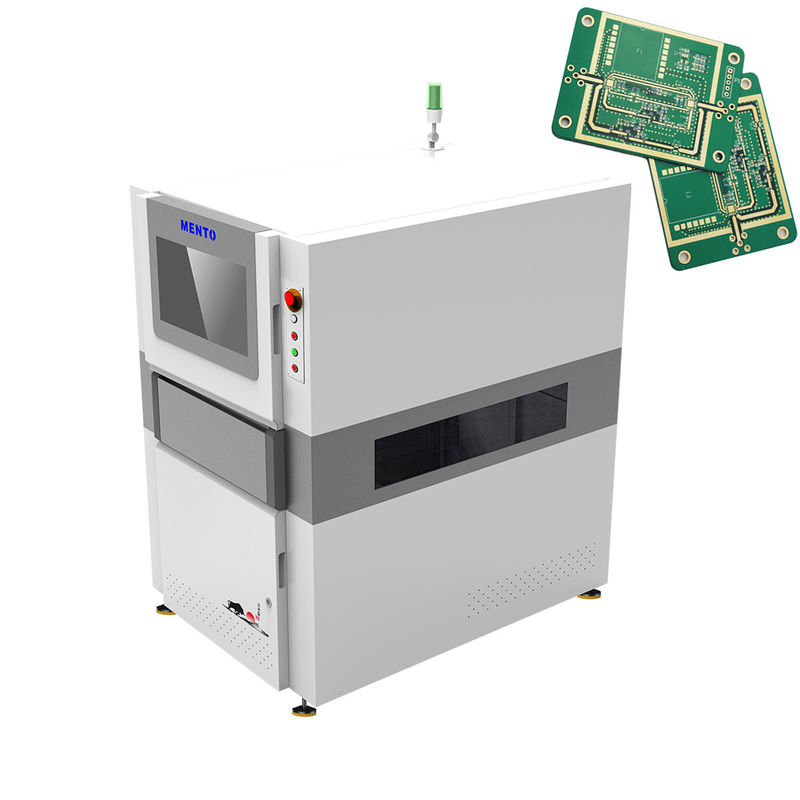

PCB kalınlığı aralığı 0,5 ila 5 mm ile, 3 boyutlu AOI makinemiz çok çeşitli PCB'leri denetlemek için uygundur ve PCB denetim sistemi uygulamaları için ideal bir seçimdir.Makine parlak ve tekdüze aydınlatma sağlayan RGB LED aydınlatma ile donatılmıştır, düşük ışık koşullarında bile PCB'lerin ayrıntılı bir şekilde incelenmesini sağlar. Makinenin inceleme alanı 510 x 510 mm'ye kadar uzanır ve büyük PCB'lerin incelenmesi için geniş bir alan sağlar.
3 boyutlu AOI makinemiz AC 220V, 50/60Hz'de çalışır, bu da farklı ülkelerde ve yerlerde kullanılmasına uygun hale getirir.Büyük miktarda PCB'nin hızlı ve verimli bir şekilde kontrol edilmesini sağlayanBu, özellikle hız ve doğruluğun çok önemli olduğu yüksek hacimli üretim ortamlarında yararlıdır.
3 boyutlu AOI makinemiz PCB denetiminde yüksek doğruluk ve güvenilirlik sağlamak için gelişmiş özellikler ve teknoloji ile tasarlanmıştır.Makine PCB'nin ayrıntılı görüntülerini yakalayan yüksek çözünürlüklü bir kamera ile donatılmıştırBu makine ayrıca görüntüleri analiz eden ve PCB'deki herhangi bir kusuru veya hatayı belirleyen sofistike bir algoritmaya sahiptir.
| Cihaz modeli | K3412 | |
| Bulma kapasitesi | Bulma öğeleri | |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 12MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | 4 DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 20 mm/40 mm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1000xD1380xH1600mm (alarm ışığı hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
| Teknik parametreler | Ürün Ayrıntıları |
|---|---|
| Düzleştirme Yöntemi | Otomatik Hizalama |
| İşletim Sistemi | Windows 10 |
| Güç kaynağı | AC 220V, 50/60Hz |
| Ağırlık | 800 Kg |
| Işıklandırma | RGB LED |
| PCB kalınlığı | 0.5 - 5 mm |
| Karar | 10 μm |
| Denetim Türleri | Lehimli eklem, bileşen, kusur |
| Kamera Türü | 3 boyutlu dijital kamera |
| Yazılım | İçgörülü Kullanıcı Arayüzü |
Mento'nun 3 boyutlu AOI Makinesi, PCB'ler için üstün denetim hizmetleri sunmak için tasarlanmıştır. PCB'leri kusur ve hatalar için denetlemek için 3 boyutlu dijital kamera teknolojisi kullanır.L 1300 X W 1300 X H 1500 mm boyutlarında, bu makine kompakt ve kolayca bir çalışma alanına monte edilebilir.
Mento'nun 3D AOI Makinesi, kullanımı kolaylaştıran sezgisel bir kullanıcı arayüzü yazılımına sahiptir. Yazılım Windows 10 işletim sistemiyle uyumludur.Bu makine PCB'lerin yüksek çözünürlüklü görüntülerini yakalayan bir 3 boyutlu dijital kamera ile donatılmıştır, kusurları doğru bir şekilde inceleme ve tespit etmeyi sağlar.
Mento-01 3D AOI Makinesi, çeşitli uygulama durumları ve senaryoları için uygundur. PCB üretim tesislerinde, elektronik fabrikalarında,ve PCB'lerin hassas denetimini gerektiren diğer endüstrilerBu makine tek taraflı, çift taraflı ve çok katmanlı PCB'lerin incelemesi için kullanılabilir, bu da çok yönlü ve pratik hale getirir.
Mento'nun 3 boyutlu AOI Makinesi, PCB'lerin kalitesini artırmaya yardımcı olabilecek güvenilir ve verimli bir denetim aracıdır.3 boyutlu denetim yöntemi, en küçük hataların ve kusurların bile tespit edilmesini sağlar.Bu makine aynı zamanda işletmeler için uygun maliyetli bir çözüm haline getirerek bakımı da kolaydır.
3D AOI Makinesi ürünün teknik desteği ve hizmetleri şunları içerir:
- Yerel kurulum ve eğitim
- Telefon veya e-posta yoluyla uzaktan teknik destek
- Makine performansını iyileştirmek için düzenli yazılım güncellemeleri
- Bakım ve onarım hizmetleri
- Yedek parçaları değiştirme
- Sorun giderme yardımı
3D AOI Makinesi için ürün ambalajı:
3 boyutlu AOI makinesi, nakliye sırasında herhangi bir hasarı önlemek için sağlam bir karton kutuya güvenli bir şekilde paketlenir.Ürün kabarcık sargı ile sarılıp herhangi bir hareketi önlemek için kutunun ortasına yerleştirilecektirKutunun üzerinde ürün adı, model numarası ve kullanım talimatları olacak.
Nakliye:
3 boyutlu AOI makinesi güvenilir ve güvenilir bir kurye hizmeti kullanılarak gönderilecektir. Nakliye maliyeti teslimat yerine ve paketin ağırlığına göre hesaplanacaktır.Tahmini teslimat süresi sipariş verildiğinde müşteriye verilecektir.Müşteri, paketin teslimat durumunu izlemek için bir takip numarası alacaktır.
S: 3 boyutlu AOI makinesinin marka adı nedir?
A: 3 boyutlu AOI makinesinin marka adı Mento.
S: 3 boyutlu AOI makinesinin model numarası nedir?
A: 3 boyutlu AOI makinesinin model numarası Mento-01.
S: 3 boyutlu AOI makinesi nerede üretiliyor?
A: 3 boyutlu AOI makinesi Çin'in Dongguan şehrinde üretiliyor.
S: 3 boyutlu AOI makinesinin hangi sertifikaları var?
A: 3 boyutlu AOI makinesi ISO9001 ve ISO14001 ile sertifikalandırılmıştır.
S: 3 boyutlu AOI makinesi için minimum sipariş miktarı nedir?
A: 3 boyutlu AOI makinesi için en az sipariş miktarı 1'dir.
S: 3 boyutlu AOI makinesinin fiyatı nedir?
A: 3 boyutlu AOI makinesinin fiyatı müzakere edilebilir.
S: 3 boyutlu AOI makinesinin teslim süresi nedir?
A: 3 boyutlu AOI makinesinin teslim süresi 3 haftadır.
S: 3 boyutlu AOI makinesi için ödeme şartları nelerdir?
A: 3 boyutlu AOI makinesi için ödeme şartları çevrimiçi.
S: 3 boyutlu AOI makinesinin besleme kapasitesi nedir?
A: 3 boyutlu AOI makinesinin tedarik kapasitesi 1000/ay.
