Product Details
Menşe yeri: Çin Dongguan
Marka adı: Mento
Sertifika: ISO9001/ISO14001
Model numarası: k3205
Payment & Shipping Terms
Min sipariş miktarı: 1
Fiyat: Negotiable
Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)
Teslim süresi: 3 hafta
Ödeme koşulları: çevrimiçi, L/C, T/T
Yetenek temini: 1000/ay
Kusur Bulma: |
Lehim Bağlantısı, Bileşen ve PCB Kusurları |
Denetim Hızı: |
60cm2/s'ye kadar |
Karar: |
10um |
Kamera tipi: |
Yüksek çözünürlüklü CCD |
İşletim Sistemi: |
pencereler |
Güç kaynağı: |
AC 100-240V, 50/60HZ |
Muayene Alanı: |
610mm X 460mm'ye kadar |
Kusur Bulma: |
Lehim Bağlantısı, Bileşen ve PCB Kusurları |
Denetim Hızı: |
60cm2/s'ye kadar |
Karar: |
10um |
Kamera tipi: |
Yüksek çözünürlüklü CCD |
İşletim Sistemi: |
pencereler |
Güç kaynağı: |
AC 100-240V, 50/60HZ |
Muayene Alanı: |
610mm X 460mm'ye kadar |

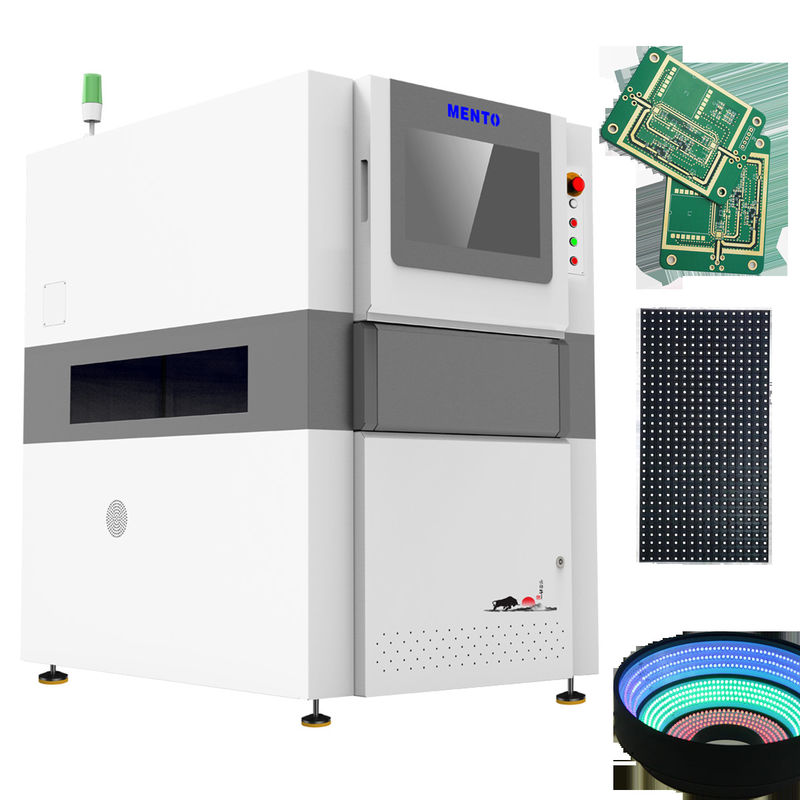

AOI Tester, yüksek hassasiyetli denetimler yapmasını sağlayan 2D ve 3D iki denetim moduna sahiptir. 2D modu bileşenleri ve PCB'leri yukarıdan aşağı bakarak inceler,3 boyutlu mod onları birden fazla açıdan inceliyor.Her iki mod da eksik bileşenler, yanlış yerleştirilmiş bileşenler, yanlış kutupluk ve lehim kusurları gibi çeşitli kusurları tespit edebilir.
AOI Tester'in denetim hızı 60cm2/s'ye kadar. Bu, daha hızlı bir üretim hızına izin veren hızlı ve verimli denetimler yapabileceği anlamına gelir.AOI Tester'ın inceleme alanı 610mm x 460mm'e kadarBu, aynı zamanda aynı anda birden fazla bileşeni kontrol edebileceği anlamına gelir ve verimliliğini daha da artırır.
AOI Tester, AC 100-240V, 50/60Hz bir güç kaynağı ile çalışır. Bu, çeşitli yerlerde ve ülkelerde kullanılmasını sağlar. Ayrıca kullanıcı dostu ve kullanımı kolay olması için tasarlanmıştır.AOI Tester Windows işletim sisteminde çalışır, mevcut üretim hatlarına entegre edilmesini kolaylaştırır.
Genel olarak, AOI Denetleyicisi, herhangi bir elektronik üretim şirketi için AOI ekipmanlarının önemli bir parçasıdır.Üretilen ürünlerin yüksek kaliteli ve kusursuz olmasını sağlamakİki inceleme modu, 2D ve 3D, elektronik bileşenlerin ve PCB'lerin kapsamlı bir incelemesini sağlar.Hızlı denetim hızı ve büyük denetim alanı, üretim hattında verimli bir araç haline getirirWindows işletim sistemi ile uyumluluğu ve kullanıcı dostu arayüzü, mevcut üretim hatlarına entegre edilmesini kolaylaştırır.
| Cihaz modeli | K3205 | |
| Bulma kapasitesi | Bulma öğeleri | Kayıp baskı, fazla lehim, yetersiz lehim, lehim köprüsü, lehimli pasta kuyruğu, şekil anomali, ofset |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 5MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | Çift DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Algılama performansı | Yükseklik doğruluğu (kalibrasyon modülü) | 1μm (standart kalibrasyon bloğu kullanılarak) |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 500μm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1350xD1000xH1600mm (alarm lambası hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Yazılım Desteklenen Giriş Biçimleri | Gerber biçimini destekle (274X), ODB++ | |
| İstatistik yönetim araçları |
Histogram, X-bar & R - Grafik, X-bar & S - C hart, C p & C pk, %Gage R & R,SPI Gündelik/Haftalık/Aylık Raporlar, Gerçek Zamanlı SPC& Çoklu Ekran |
|
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
| Ürün Türü | Otomatik Optik Denetim Sistemi |
| İşletim Sistemi | Pencereler |
| Karar | 10 μm |
| Işıklandırma Sistemi | LED |
| Denetim Modları | 2D ve 3D |
| Denetim Hızı | 60cm2/s'ye kadar |
| Yazılım | İçgörülü Kullanıcı Arayüzü |
| Kusur Bulma | Lehimlenme Eklemleri, Bileşenleri ve PCB Kusurları |
| Güç kaynağı | AC 100-240V, 50/60Hz |
| Uygulama | PCB Denetimi |
Mento AOI Tester'in boyutları 1200mm X 1000mm X 1500mm'dir, bu da fabrikalar veya üretim üniteleri için kompakt ve alan tasarruflu bir çözümdür.Ürün sezgisel kullanıcı arayüzü yazılımı ile birlikte gelirBu ürün için işletim sistemi yaygın olarak kullanılan ve birçok kullanıcıya tanıdık olan Windows'tur.
Mento AOI Testi, çok çeşitli ürün uygulama durumları ve senaryoları için uygundur.Bu ürün PCB'lerin hızlı ve verimli denetimi gerektiren üretim ünitelerinde kullanılmak için mükemmelAOI denetim PCB özelliği, ürünün doğru bir şekilde denetlenmesini ve kusurların tespit edilmesini sağlar.
Bu ürün, PCB'lerin kalitesinin çok önemli olduğu elektronik endüstrisinde kullanılmak için mükemmeldir. Güvenilir ve yüksek kaliteli PCB'lerin gerekli olduğu otomobil endüstrisinde de kullanılabilir.Mento AOI Tester tıp endüstrisinde kullanılmak için de uygundur., PCB'lerin tıbbi cihazlarda kullanıldığı yerler.
Sonuç olarak, Mento AOI Tester, PCB'lerin yüksek kaliteli ve verimli denetimi gerektiren üretim üniteleri için mükemmel bir yatırımdır.Bu ürün çok çeşitli endüstriler için uygundur ve kullanımı kolaydır., fabrikalar veya üretim üniteleri için ideal bir çözüm haline getirir.
AOI Tester, en iyi performansı sağlamak için teknik destek ve hizmet gerektiren yüksek teknolojili bir üründür.Deneyimli teknisyenler ekibimiz sorun giderme yardımı sağlamak için kullanılabilir, onarım ve bakım hizmetleri.
Ayrıca müşterilerimizin AOI Tester'lerinden en iyi şekilde yararlanmasına yardımcı olmak için eğitim ve kurulum hizmetleri de sunuyoruz.ve çevrimiçi sohbet herhangi bir sorunu veya endişesini yanıtlamak için.
Ek olarak, AOI Testi'nizin en son özellikler ve performans geliştirmeleri ile her zaman güncel olmasını sağlamak için yazılım güncellemeleri ve yükseltmeleri sağlıyoruz.
Hedefimiz, müşterilerimize AOI Testi'lerinin en yüksek performansla çalışmasını ve güvenilir sonuçlar vermesini sağlamak için olağanüstü hizmet ve destek sağlamaktır.
Ürün ambalajı:
Nakliye:
S: Bu AOI Tester ürününün marka adı nedir?
A: Bu AOI Tester ürününün marka adı Mento.
S: Bu AOI Tester ürünü nerede üretiliyor?
Cevap: Bu AOI Tester ürünü Çin'de Dongguan'da üretiliyor.
S: Bu AOI Tester ürününün herhangi bir sertifikası var mı?
Cevap: Evet, bu AOI Tester ürünü ISO9001 ve ISO14001 sertifikalarına sahiptir.
S: Bu AOI Tester ürünü için minimum sipariş miktarı nedir?
A: Bu AOI Tester ürünü için asgari sipariş miktarı 1'dir.
S: Bu AOI Tester ürününün fiyatı nedir?
A: Bu AOI Tester ürününün fiyatı müzakere edilebilir.
S: Bu AOI Tester ürünü için teslimat süresi nedir?
A: Bu AOI Tester ürününün teslim süresi 3 haftadır.
S: Bu AOI Tester ürünü için ödeme şartları nelerdir?
A: Bu AOI Tester ürünü için ödeme şartları online.
S: Bu AOI Tester ürününün tedarik yeteneği nedir?
A: Bu AOI Tester ürününün tedarik kapasitesi 1000/ay.
