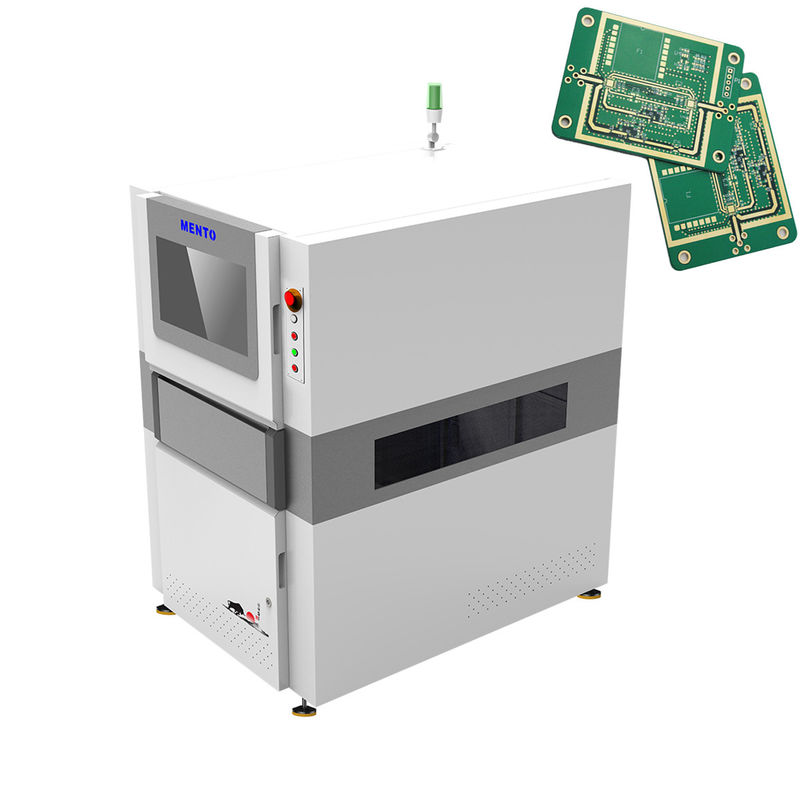

Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Product Details
Menşe yeri: Çin Dongguan
Marka adı: Mento
Sertifika: ISO9001/ISO14001
Model numarası: K3212
Payment & Shipping Terms
Min sipariş miktarı: 1
Fiyat: Negotiable
Teslim süresi: 3 hafta
Ödeme koşulları: çevrimiçi, L/C, T/T
Yetenek temini: 1000/ay
Denetim Hızı: |
80 Cm²/s'ye kadar |
Kamera tipi: |
3D Dijital Kamera |
PCB kalınlığı: |
0,5 - 5 mm |
Boyut: |
U 1300 XG 1300 XY 1500 Mm |
Muayene Yöntemi: |
3D İnceleme |
Yazılım: |
İçgörülü kullanıcı arayüzü |
Güç kaynağı: |
AC 220V, 50/60Hz |
İşletim Sistemi: |
Windows 10 |
Denetim Hızı: |
80 Cm²/s'ye kadar |
Kamera tipi: |
3D Dijital Kamera |
PCB kalınlığı: |
0,5 - 5 mm |
Boyut: |
U 1300 XG 1300 XY 1500 Mm |
Muayene Yöntemi: |
3D İnceleme |
Yazılım: |
İçgörülü kullanıcı arayüzü |
Güç kaynağı: |
AC 220V, 50/60Hz |
İşletim Sistemi: |
Windows 10 |
Çevrimiçi AOI özellikleri
1. Yüksek maliyetli performans
2Standart 5 milyon küresel maruziyetli endüstriyel renk kamerası.
3Çin'de büyük çaplı tele merkezli lensler kullanan ilk şirket (ürünleri hedefleyebilir)
4Bağımsız olarak geliştirilen optik sistem (ışık kaynağı tutarlılığı)
5Yüksek istikrarlı entegre döküm platformu
Uygulama alanı: lehimli eklem ve monte edilmiş cihaz denetimi
3 boyutlu AOI makinesi, herhangi bir üretim ortamı için gerekli bir araçtır.Üreticilerin ürünlerinin kalitesini artırmasına ve üretim maliyetlerini düşürmesine yardımcı olabilirBu makine yüksek hızlarda çalışmak için tasarlanmıştır, bu da onu yüksek hacimli üretim hatları için mükemmel bir seçim haline getirir.
3 boyutlu AOI makinesi, dayanıklı bir şekilde inşa edilmiş güvenilir ve sağlam bir sistemdir.Yüksek performanslı yetenekleriyle, bu makine, ürünlerinin kalitesini güvence altına almak isteyen herhangi bir üretim tesisi için mükemmel bir çözümdür.
| Cihaz modeli | K3212 | |
| Bulma kapasitesi | Bulma öğeleri | Kayıp baskı, fazla lehim, yetersiz lehim, lehim köprüsü, lehimli pasta kuyruğu, şekil anomali, ofset |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 12MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | Çift DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Algılama performansı | Yükseklik doğruluğu (kalibrasyon modülü) | 1μm (standart kalibrasyon bloğu kullanılarak) |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 500μm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1350xD1000xH1600mm (alarm lambası hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Yazılım Desteklenen Giriş Biçimleri | Gerber biçimini destekle (274X), ODB++ | |
| İstatistik yönetim araçları |
Histogram, X-bar & R - Grafik, X-bar & S - C hart, C p & C pk, %Gage R & R,SPI Gündelik/Haftalık/Aylık Raporlar, Gerçek Zamanlı SPC& Çoklu Ekran |
|
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
| Denetim Türleri | Lehimli eklem, bileşen, kusur |
| Işıklandırma | RGB LED |
| PCB kalınlığı | 0.5 - 5 mm |
| Kamera Türü | 3 boyutlu dijital kamera |
| Denetim yöntemi | 3 boyutlu denetim |
| Ağırlık | 800 Kg |
| Denetim Alanı | 510 x 510 mm'ye kadar |
| Düzleştirme Yöntemi | Otomatik Hizalama |
| Karar | 10 μm |
| Yazılım | İçgörülü Kullanıcı Arayüzü |
Gelişmiş teknolojisi ve özellikleriyle Mento-01, AOI PCB denetimi için ideal bir çözümdür.Elektronik bileşenlerin kalitesini ve elektronik ürünlerin güvenilirliğini sağlamak için gerekli olanBu makine yüksek doğruluk ve verimlilikle PCB'lerin lehim eklemini, bileşenini ve kusurunu kontrol edebilir ve güvenilir ve doğru denetim sonuçları sağlayabilir.
Mento-01 3D AOI makinesi, PCB imalatı, montaj ve test gibi elektronik endüstrideki çok çeşitli uygulamalar için uygundur.Üretim hatları dahil, Ar-Ge laboratuvarları ve kalite kontrol bölümleri.
Makine, kullanıcı dostu Windows 10 işletim sistemi sayesinde kullanımı kolaydır.denetim sürecinde ortaya çıkabilecek herhangi bir sorunun tespit edilmesini ve düzeltilmesini kolaylaştırmak.
Mento-01 3D AOI makinesinin boyutu L 1300 X W 1300 X H 1500 mm ve ağırlığı yaklaşık 800 Kg'dır, bu nedenle nispeten büyük ve ağır bir makine.Çok dayanıklı ve zorlu çalışma koşullarına dayanabilir.AC 220V, 50/60Hz güç kaynağı ile çalışır ve dünyadaki çoğu güç şebekesi ile uyumludur.
Eğer güvenilir, doğru ve verimli bir AOI PCB denetim sistemi arıyorsanız, Mento-01 3D AOI makinesi mükemmel bir seçimdir.En az 1 sipariş miktarı ve 1 haftalık teslimat süresi ileÖdeme şartları çevrimiçi ve tedarik kapasitesi 1000/ay, hızlı ve sorunsuz bir satın alma süreci sağlar.
3D AOI Makinesi ürünü, en iyi performansı ve minimum duraklama süresini sağlamak için kapsamlı bir teknik destek ve hizmet paketi ile birlikte gelir.Deneyimli mühendis ve teknisyenler ekibimiz aşağıdaki hizmetleri sunmak için mevcuttur:
- Kurulum ve kurulum yardımı
- Operatörler ve bakım personeli için yerüstü eğitim
- 24/7 uzaktan teknik destek
- Düzenli yazılım güncellemeleri ve yükseltmeleri
- Önleyici bakım ve kalibrasyon hizmetleri
- Bozuk parçaların onarımı ve değiştirilmesi
- Genişletilmiş destek ve tasarruf için isteğe bağlı yıllık bakım sözleşmeleri
Hedefimiz müşterilerimizin 3 boyutlu AOI makinemiz ürünündeki yatırımlarından en iyi şekilde yararlanmasını sağlamak ve gerektiğinde hızlı ve güvenilir destek sunmaya kararlıyız.
Ürün ambalajı:
Nakliye Bilgisi:
S1: 3 boyutlu AOI makinesinin marka adı nedir?
A1: 3 boyutlu AOI makinesinin marka adı Mento.
S2: 3 boyutlu AOI makinesinin model numarası nedir?
A2: 3 boyutlu AOI makinesinin model numarası Mento-01.
S3: 3 boyutlu AOI makinesi nerede üretiliyor?
A3: 3D AOI makinesi Çin Dongguan'da üretiliyor.
S4: 3 boyutlu AOI makinesinin hangi sertifikaları var?
A4: 3 boyutlu AOI makinesi ISO9001 / ISO14001 sertifikalarına sahiptir.
S5: 3 boyutlu AOI makinesi için minimum sipariş miktarı nedir?
A5: 3 boyutlu AOI makinesi için minimum sipariş miktarı 1'dir.
S6: 3 boyutlu AOI makinesinin fiyatı pazarlık edilebilir mi?
A6: Evet, 3 boyutlu AOI makinesinin fiyatı müzakere edilebilir.
S7: 3 boyutlu AOI makinesi için teslimat süresi nedir?
A7: 3 boyutlu AOI makinesi için teslimat süresi 3 haftadır.
S8: 3 boyutlu AOI makinesi için ödeme şartları nelerdir?
A8: 3 boyutlu AOI makinesi için ödeme şartları hazır.
S9: 3 boyutlu AOI makinesinin tedarik yeteneği nedir?
A9: 3D AOI makinesinin tedarik kapasitesi 1000/ay.
