Product Details
Menşe yeri: Çin Dongguan
Marka adı: Mento
Sertifika: ISO9001/ISO14001
Model numarası: K3212
Payment & Shipping Terms
Min sipariş miktarı: 1
Fiyat: Negotiable
Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)
Teslim süresi: 3 hafta
Ödeme koşulları: çevrimiçi, L/C, T/T
Yetenek temini: 1000/ay
Minimum parçalar: |
50*50 mm |
Kamera: |
Dokuz milyon piksel |
Hareket hızı: |
800 mm/sn |
Genişlik ayarı: |
Kılavuz |
Makine Açıklaması: |
3D Lehim Pastası Denetimi |
stok: |
büyük |
Hız: |
0,23 saniye/FOV |
Durum: |
Kullanılmış, Yeni |
Minimum parçalar: |
50*50 mm |
Kamera: |
Dokuz milyon piksel |
Hareket hızı: |
800 mm/sn |
Genişlik ayarı: |
Kılavuz |
Makine Açıklaması: |
3D Lehim Pastası Denetimi |
stok: |
büyük |
Hız: |
0,23 saniye/FOV |
Durum: |
Kullanılmış, Yeni |

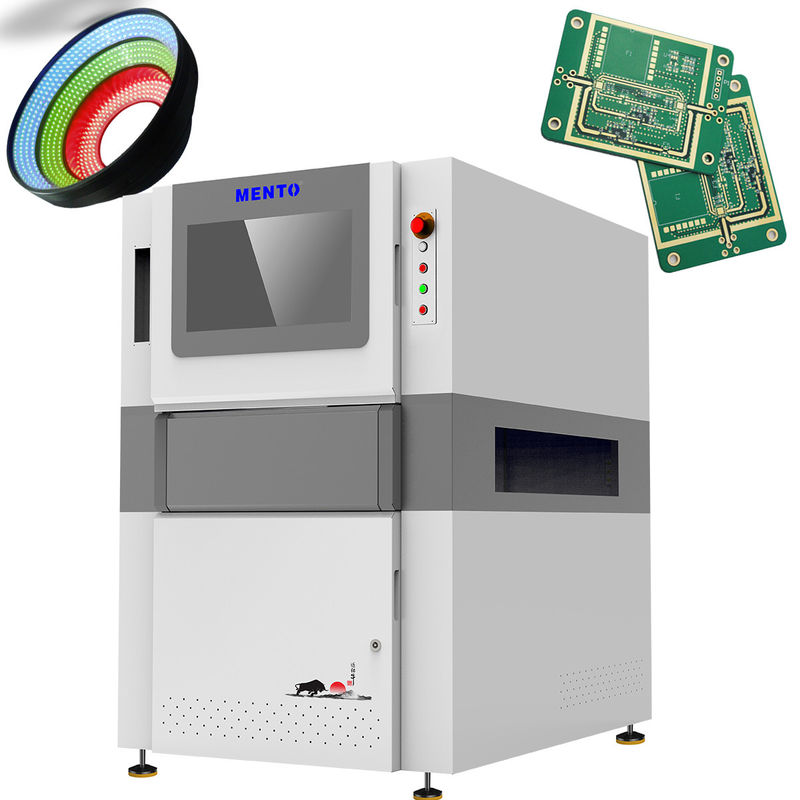

SMT AOI Makinesi, en az 50 * 50 mm boyutlu PCB'leri denetlemek için özel olarak tasarlanmıştır. PCB üretim tesislerinde kullanılmak için idealdir,Tabloların kusurlarını kontrol etmek ve en kaliteli olmasını sağlamak için kullanılabileceği yerlerdeMakine, eksik bileşenler, yanlış bileşen yerleştirme ve lehim kusurları da dahil olmak üzere çok çeşitli kusurları tespit edebilmektedir.
SMT AOI Makinesi'nin temel özelliklerinden biri, saniyede 60 kareye kadar görüntü alabilen yüksek hızlı renkli kamerasıdır.Bu, yüksek hacimli üretim ortamlarında kullanılmak için idealdir., hız ve doğruluğun kritik olduğu yerlerde. Makine, kusurları otomatik olarak tespit edip sınıflandırabilen gelişmiş görüntü işleme algoritmaları ile de donatılmıştır.El kontrolüne olan ihtiyacı azaltmak ve genel verimliliği artırmak.
| Cihaz modeli | K3212 | |
| Bulma kapasitesi | Bulma öğeleri | Kayıp baskı, fazla lehim, yetersiz lehim, lehim köprüsü, lehimli pasta kuyruğu, şekil anomali, ofset |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 12MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | Çift DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Algılama performansı | Yükseklik doğruluğu (kalibrasyon modülü) | 1μm (standart kalibrasyon bloğu kullanılarak) |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 500μm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1350xD1000xH1600mm (alarm lambası hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Yazılım Desteklenen Giriş Biçimleri | Gerber biçimini destekle (274X), ODB++ | |
| İstatistik yönetim araçları |
Histogram, X-bar & R - Grafik, X-bar & S - C hart, C p & C pk, %Gage R & R,SPI Gündelik/Haftalık/Aylık Raporlar, Gerçek Zamanlı SPC& Çoklu Ekran |
|
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
Bu SMT AOI makinesi, yüksek hızlı renkli kamera ve çok çeşitli PCB boyutlarının ve kalınlıklarının denetimi gibi özelliklerle PCB denetimi otomasyonu için idealdir.AOI makinesi fiyatı hakkında daha fazla bilgi için bizimle iletişime geçin.
SMT AOI makinesi, basılı devre kartlarını (PCB) denetlemek ve kalitesini ve doğruluğunu sağlamak için tasarlanmıştır.Ürün, PCB'lerdeki kusurları yüksek hassasiyet ve hızla tespit edebilir ve sınıflandırabilir6.5 Mpix Yüksek Hızlı Renkli Kamera, denetim sürecinin yüksek doğruluk ve ayrıntı ile gerçekleştirilmesini sağlar.
Ürün, elektronik üretim, PCB montajı ve kalite kontrolü de dahil olmak üzere çeşitli durumlar ve senaryolar için uygundur.En az 50 * 50 mm boyutlu ve 0 kalınlık aralığı olan PCB'leri kontrol edebilir.5 mm'den 6 mm'ye kadar. Denetim PCB boyutu 50mm X 50mm'den 510mm X 460mm'ye kadar değişebilir, bu da farklı PCB boyutları için çok yönlü bir çözümdür.
Mento'nun SMT AOI makinesi müzakere edilebilir bir fiyata mevcuttur ve asgari sipariş miktarı 1. Ürünün ayda 1000 tedarik kabiliyeti vardır ve bir hafta içinde teslim edilebilir.Ödeme şartları hazır.Alıcılar için satın alma sürecini daha uygun hale getirir.
SMT AOI Makinesi ürünü, makinenizin her zaman en iyi şekilde çalışmasını sağlayan kapsamlı teknik destek ve hizmetlerle birlikte gelir.Uzman ekibimiz kurulumda yardımcı olmak için hazır., eğitim ve bakım, yanı sıra ortaya çıkabilecek herhangi bir sorun çözme.Ayrıca makinenizin en son teknolojiyle her zaman güncel olmasını sağlamak için yazılım güncellemeleri ve yükseltmeleri de sunuyoruzEk olarak, size huzur sağlamak ve yatırımınızın korunmasını sağlamak için uzatılmış garantiler ve hizmet sözleşmeleri sunuyoruz.Müşteri memnuniyetine olan bağlılığımızla ve kaliteli hizmete olan bağlılığımızla, SMT AOI Makinenizin güvenilirliğine ve performansına güvenebilirsiniz.
Ürün ambalajı:
Nakliye:
S: Bu AOI makinesinin marka adı nedir?
A: Bu AOI makinesinin marka adı Mento.
S: Bu AOI makinesi nerede üretiliyor?
Cevap: Bu AOI makinesi Çin'in Dongguan kentinde üretiliyor.
S: Bu AOI makinesinin hangi sertifikaları var?
A: Bu AOI makinesi ISO9001 ve ISO14001 ile sertifikalandırılmıştır.
S: Bu AOI makinesi için minimum sipariş miktarı nedir?
A: Bu AOI makinesi için en az sipariş miktarı 1'dir.
S: Bu AOI makinesi için teslimat süresi nedir?
A: Bu AOI makinesi için teslimat süresi 3 haftadır.
S: Bu AOI makinesi için ödeme şartları nelerdir?
A: Bu AOI makinesi için ödeme şartları çevrimiçi.
S: Bu AOI makinesinin tedarik kapasitesi nedir?
A: Bu AOI makinesinin tedarik kapasitesi 1000/ay.
S: Bu AOI makinesinin fiyatı pazarlık edilebilir mi?
A: Evet, bu AOI makinesi için fiyat müzakere edilebilir.
