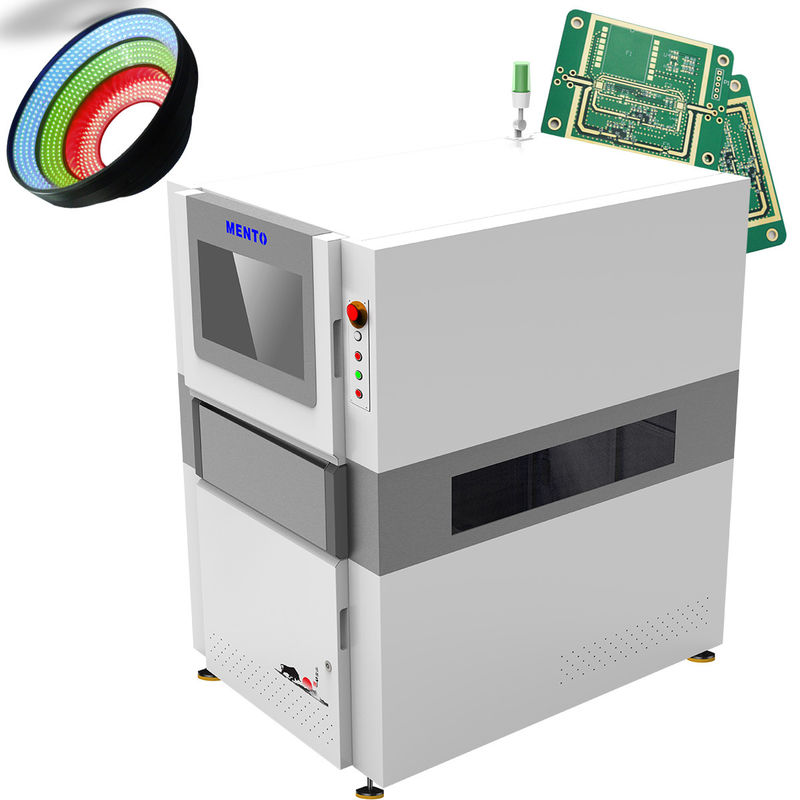

Ürün Tanımı:
Bu SMT makinesinin temel özelliklerinden biri, 2.592 x 1944 piksel çözünürlükte görüntüler yakalama yeteneğine sahip 6.5 Mpix yüksek hızlı renkli kamerasıdır.Bu kamera PCB'deki en küçük ayrıntıların bile yüksek kaliteli görüntülerini yakalayabiliyor., PCB'nin kalitesini sağlamak için kritik olan. Kamera aynı zamanda 800mm/s'ye kadar hareket hızı ile yüksek hızda görüntüler yakalayabilir.denetim sürecini hızlı ve verimli hale getiren.
SMT AOI makinesi ayrıca otomatik optik denetim makine öğrenme teknolojisi ile donatılmıştır. Bu teknoloji makineyi farklı ortamlara öğrenmeye ve adapte olmaya olanak tanır.PCB'lerdeki kusurları tespit etmede yüksek doğruluk ve güvenilirlik sağlarMakine, eksik bileşenler, yanlış yerleştirilmiş bileşenler, yanlış kutupluk ve lehim kusurları da dahil olmak üzere çok çeşitli kusurları tespit edebilir.
| Cihaz modeli |
K3205 |
| Bulma kapasitesi |
Bulma öğeleri |
Kayıp baskı, fazla lehim, yetersiz lehim, lehim köprüsü, lehimli pasta kuyruğu, şekil anomali, ofset |
| Tarama yöntemi |
Dur & Git |
| Optik sistem |
Kamera. |
5MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı |
Çift DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı |
| Karar |
10μm ve 15um (ihtimal) |
| Algılama performansı |
Yükseklik doğruluğu (kalibrasyon modülü) |
1μm (standart kalibrasyon bloğu kullanılarak) |
| Hacimsel tekrarlanabilirlik |
<1% (standart doğrulama bloğu, 3Sigma) |
| Plaka bükme tazminatının maksimum değeri |
±3mm |
| Algılama Yeteneği GRR |
<10% at6o ((+50% tolerans, 5μm çözünürlük) |
| Maksimum algılama yüksekliği |
500μm |
| Gölge Sorununun Çözümü |
Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi |
| Plaka bükme gerçek zamanlı telafi yöntemi |
Plaka bükülme telafi (Z-Tracking + Pad Referencing) |
| Test ekranı |
Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) |
| Sürüş ekipmanları |
Servomotor + vida rehberi |
| Hareket hızı |
800mm/s |
| En az ölçülebilir ürün boyutu |
50mmx50mm |
| Ürünün en yüksek ölçülebilir boyutu |
400mmx500mm |
| PCB kalınlığı |
0.5~6mm |
| Ray genişliği ayarlama |
Otomatik genişlik ayarlama, manuel genişlik ayarlama |
| Devre kartı taşıma/ sabitleme |
Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme |
| Taşıma yönü |
Soldan sağa, sağdan sola. |
| Yörünge yüksekliği |
900±20 mm |
| Bilgisayar Yapılandırması |
Ana bilgisayar |
CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor |
22"LED |
| İşletim sistemi |
Ubuntu |
| Parametreler |
Toplam boyut |
W1350xD1000xH1600mm (alarm lambası hariç) |
| Ağırlık |
1100KG |
| Güç kaynağı |
AC220V/50~60Hz/2000W |
| Hava basıncı |
0.5Mpa |
| Yazılım Desteklenen Giriş Biçimleri |
Gerber biçimini destekle (274X), ODB++ |
| İstatistik yönetim araçları |
Histogram, X-bar & R - Grafik, X-bar & S - C hart, C p & C pk,
%Gage R & R,SPI Gündelik/Haftalık/Aylık Raporlar, Gerçek Zamanlı SPC& Çoklu Ekran
|
| Çevre gereksinimleri |
Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) |
| Ayarların yukarı ve aşağı akışta iletişim kurması |
Standart SMEMA arayüzü |
Özellikleri:
- Ürün Adı: SMT AOI Makinesi
- Büyük stoklar
- Kamera: 12MP, Renkli
- Kontrol PCB Boyutu: 50mm X 50mm - 510mm X 460mm
- Hız: 0.23 saniye/FOV
- Parça Adı: SMT AOI Makinesi
Bu SMT AOI Makinesi PCB denetimini otomatikleştirmek için mükemmel ve PCB'lerin otomatik optik denetimini sunar.ve 50 mm x 50 mm ile 510 mm x 460 mm arasında PCB'leri denetleme yeteneği, bu makine 0.23sec/FOV hızı ile hızlı ve verimli denetim sağlar.
Teknik parametreler:
SMT AOI Makinesi ürünü aşağıdaki teknik destek ve hizmetlerle birlikte gelir:
- Kurulum ve kurulum yardımı
- Makinenin kullanımıyla ilgili eğitim
- 24/7 uzaktan teknik destek
- Gerekirse, yerinde teknik destek
- Düzenli bakım ve yazılım güncellemeleri
Uzman ekibimiz, SMT AOI Makinenizin verimli ve etkili bir şekilde çalışmasını sağlamak için kendini adamıştır, böylece yüksek kaliteli ürünleri kolayca üretebilirsiniz.
Ambalaj ve Nakliye:
Ürün ambalajı:
- SMT AOI makinesi ahşap bir kutuya güvenli bir şekilde paklenecek.
- Tüm gerekli aksesuarlar ve parçalar pakete dahil olacak.
- Paketin üzerinde ürünün adı, miktarı ve kullanım talimatları yazılır.
Nakliye:
- Paket güvenilir ve saygın bir taşıyıcı üzerinden gönderilecektir.
- Nakliye maliyeti, paketin varış noktasına ve ağırlığına göre hesaplanacaktır.
- İzleme numarası müşteriye gönderilince verilecektir.
- Tahmini teslimat süresi müşterinin konumuna ve nakliye yöntemine bağlı olacaktır.
Sıkça sorulan sorular:
AOI makinesinin marka adı nedir?
AOI makinesinin marka adı Mento.
2.
AOI makinesi nerede üretiliyor?
AOI makinesi Çin'de, özellikle Dongguan'da üretiliyor.
3.
AOI makinesinin hangi sertifikaları var?
AOI makinesinin ISO9001 ve ISO14001 sertifikaları var.
4.
AOI makinesi için minimum sipariş miktarı nedir?
AOI makinesi için en az sipariş miktarı 1'dir.
5.
AOI makinesi için ödeme şartları nelerdir?
AOI makinesi için ödeme şartları çevrimiçi ödeme.
6.
AOI makinesinin besleme kapasitesi nedir?
AOI makinesinin tedarik kapasitesi ayda 1000 ünitedir.
7.
AOI makinesi için teslimat süresi nedir?
AOI makinesinin teslim süresi, ödeme aldıktan sonraki 3 haftadır.
8.
AOI makinesinin fiyatı pazarlık edilebilir mi?
Evet, AOI makinesinin fiyatı müzakere edilebilir.
