Product Details
Menşe yeri: Çin Dongguan
Marka adı: Mento
Sertifika: ISO9001/ISO14001
Model numarası: k3205
Payment & Shipping Terms
Min sipariş miktarı: 1
Fiyat: Negotiable
Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)
Teslim süresi: 3 hafta
Ödeme koşulları: çevrimiçi, L/C, T/T
Yetenek temini: 1000/ay
Hizalama yöntemi: |
Otomatik hizalama |
Karar: |
10 μm |
Aydınlatma: |
RGB LED'i |
Yazılım: |
İçgörülü kullanıcı arayüzü |
Boyut: |
U 1300 XG 1300 XY 1500 Mm |
Kamera tipi: |
3D Dijital Kamera |
İşletim Sistemi: |
Windows 10 |
PCB kalınlığı: |
0,5 - 5 mm |
Hizalama yöntemi: |
Otomatik hizalama |
Karar: |
10 μm |
Aydınlatma: |
RGB LED'i |
Yazılım: |
İçgörülü kullanıcı arayüzü |
Boyut: |
U 1300 XG 1300 XY 1500 Mm |
Kamera tipi: |
3D Dijital Kamera |
İşletim Sistemi: |
Windows 10 |
PCB kalınlığı: |
0,5 - 5 mm |
Çevrimiçi AOI özellikleri
1. Yüksek maliyetli performans
2Standart 5 milyon küresel maruziyetli endüstriyel renk kamerası.
3Çin'de büyük çaplı tele merkezli lensler kullanan ilk şirket (ürünleri hedefleyebilir)
4Bağımsız olarak geliştirilen optik sistem (ışık kaynağı tutarlılığı)
5Yüksek istikrarlı entegre döküm platformu
Uygulama alanı: lehimli eklem ve monte edilmiş cihaz denetimi
| 3 boyutlu lehimli pasta denetimi | ||
| Cihaz modeli | K3205 | |
| Bulma kapasitesi | Bulma öğeleri | Kayıp baskı, fazla lehim, yetersiz lehim, lehim köprüsü, lehimli pasta kuyruğu, şekil anomali, ofset |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 5MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | Çift DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Algılama performansı | Yükseklik doğruluğu (kalibrasyon modülü) | 1μm (standart kalibrasyon bloğu kullanılarak) |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 500μm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1350xD1000xH1600mm (alarm lambası hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Yazılım Desteklenen Giriş Biçimleri | Gerber biçimini destekle (274X), ODB++ | |
| İstatistik yönetim araçları |
Histogram, X-bar & R - Grafik, X-bar & S - C hart, C p & C pk, %Gage R & R,SPI Gündelik/Haftalık/Aylık Raporlar, Gerçek Zamanlı SPC& Çoklu Ekran |
|
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
Bu PCB denetim sisteminin temel özelliklerinden biri, 0,5 ila 5 mm arasında değişen kalınlıklarda PCB'leri işleme getirme yeteneğidir.ince ve esnek tahtalardan daha kalın ve sert olanlaraEk olarak, makinenin ağırlığı 800 kg'dır ve endüstriyel kullanımın zorluklarına dayanacak kadar sağlam ve dayanıklıdır.
3 boyutlu AOI Makinesi, operatörlerin çalışması için güvenilir ve kullanıcı dostu bir arayüz sağlayan Windows 10 işletim sistemi üzerine inşa edilmiştir.Bu, makineyi belirli denetim görevleri için kurmayı ve yapılandırmayı kolaylaştırır., performansını ve çıkışını izlemek için.

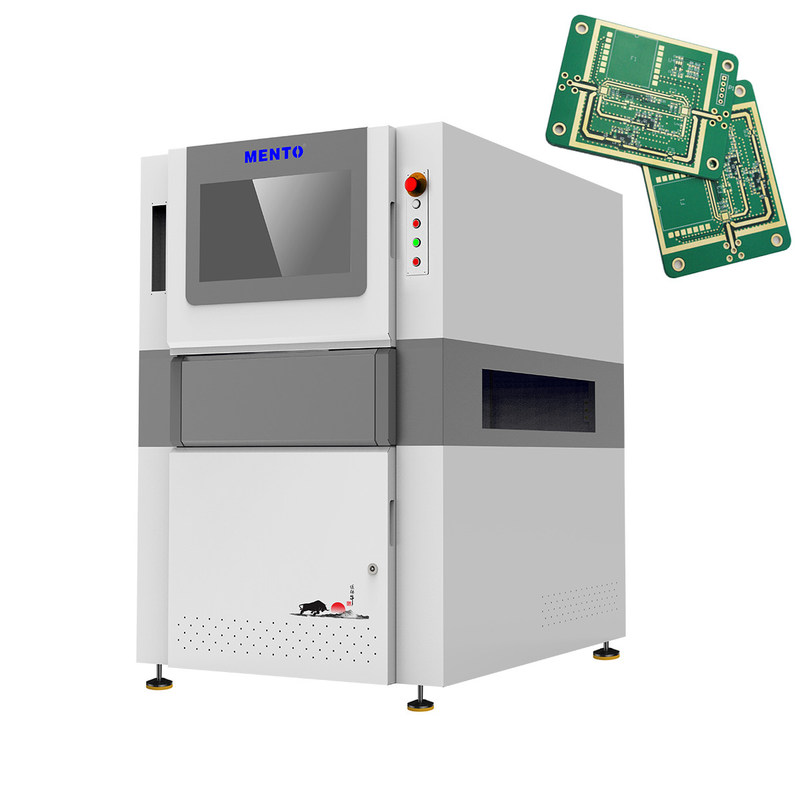

Bu 3 boyutlu AOI makinesi, L 1300 X W 1300 X H 1500 mm boyutlarında, kolay çalıştırılması için sezgisel bir kullanıcı arayüzüne sahip, en iyi pcb aoi ekipmanıdır.Bu makine, çoğu atölyede yer alacak şekilde tasarlanmış.Düzgün Aoi PCB incelemesi için 3 boyutlu dijital kamera ve RGB LED aydınlatma ile birlikte gelir.
| Ürün özelliği | Değer |
| Denetim Hızı | 80 cm2/s'ye kadar |
| Denetim Alanı | 510 x 510 mm'ye kadar |
| Ağırlık | 800 Kg |
| Işıklandırma | RGB LED |
| Yazılım | İçgörülü Kullanıcı Arayüzü |
| İşletim Sistemi | Windows 10 |
| Güç kaynağı | AC 220V, 50/60Hz |
| Denetim yöntemi | 3 boyutlu denetim |
| Denetim Türleri | Lehimli eklem, bileşen, kusur |
| Kamera Türü | 3 boyutlu dijital kamera |
Mento-01 3D AOI Makinesi, lehim eklemlerinin, bileşenlerinin ve kusurlarının doğru ve verimli bir şekilde kontrol edilmesini sağlayan RGB LED aydınlatması ile donatılmıştır.80 cm2/s'ye kadar etkileyici bir inceleme hızına sahiptir.Makinenin sezgisel kullanıcı ara yüzü yazılımı, operatörlerin denetim sürecini kendi ihtiyaçlarına göre kullanmasını ve özelleştirmesini kolaylaştırır.
800 Kg ağırlığı ve 1000/aylık bir tedarik kapasitesi olan Mento-01 3D AOI Denetim Makinesi, çeşitli endüstriyel uygulamalar için uygun sağlam ve dayanıklı bir üründür.İster elektronik imalat endüstrisinde ister otomotiv endüstrisinde, bu makine üretim verimliliğinizi arttırmaya ve yüksek kaliteli ürünler sağlamaya yardımcı olabilir.
Mento-01 3D AOI Makinesi için bazı ürün uygulama durumları ve senaryoları şunlardır:
Genel olarak, Mento-01 3D AOI Makinesi, üretim sürecinizin kalitesini ve verimliliğini artırmaya yardımcı olabilecek çok yönlü ve güvenilir bir üründür.Sadece 1 haftalık teslim süresi ve online ödeme şartları ile, yüksek kaliteli bir denetim sistemine ihtiyaç duyan işletmeler ve endüstriler için uygun ve erişilebilir bir seçenektir.
3D AOI Makinesi ürün teknik destek ekibimiz, müşterilerimize kapsamlı teknik destek ve hizmetler sunmaya adanmıştır.Uzman ekibimiz, ameliyatla ilgili herhangi bir sorunuz veya endişeniz varsa size yardımcı olmaya hazır., bakım veya 3 boyutlu AOI makinenizin sorun giderme.
Teknik destek hizmetlerimiz şunları içerir:
Üretim hattınızı en yüksek verimlilikte çalıştırmanın önemini anlıyoruz ve teknik destek ekibimiz 3 boyutlu AOI makinenizin her zaman sorunsuz çalışmasını sağlamak için kararlıdır.Herhangi bir sorunuz veya yardıma ihtiyacınız varsaLütfen bize ulaşmaktan çekinmeyin.
Ürün ambalajı:
3 boyutlu AOI makinesi, taşıma sırasında güvenliğini sağlamak için ahşap bir kasa içine güvenli bir şekilde paketlenir.Makine koruyucu köpükle sarılmış ve nakliye sırasında herhangi bir hasarı önlemek için sağlam bir şekilde bağlanmış olacaktır.
Nakliye:
3 boyutlu AOI Makinesi, hava veya deniz taşımacılığı ile küresel olarak gönderilebilir. Nakliye ücretleri ve teslimat süresi varış noktasına ve tercih edilen ulaşım yöntemine bağlı olacaktır.Nakliye ile ilgili daha fazla bilgi için lütfen bizimle iletişime geçin.
Bu 3 boyutlu AOI makinesinin markası nedir?
Marka adı: Mento
2.Bu 3 boyutlu AOI makinesinin model numarası nedir?
Model Numarası: Mento-01
3.Bu 3 boyutlu AOI makinesi nerede üretiliyor?
Doğum yeri: Çin dongguan
4.Bu 3 boyutlu AOI makinesinin herhangi bir sertifikası var mı?
Sertifika: ISO9001/ISO14001
5.Bu 3 boyutlu AOI makinesi için minimum sipariş miktarı nedir?
En az sipariş miktarı: 1
6.Bu 3 boyutlu AOI makinesinin fiyatı pazarlık edilebilir mi?
Fiyat: Tartışılabilir
7.Bu 3 boyutlu AOI makinesi için teslimat süresi nedir?
Teslim süresi: 3 hafta
8.Bu 3 boyutlu AOI makinesi için ödeme şartları nelerdir?
Ödeme şartları: online
9.Bu 3 boyutlu AOI makinesinin besleme kapasitesi nedir?
Tedarik Yeteneği: 1000/ay
