Product Details
Menşe yeri: Çin Dongguan
Marka adı: Mento
Sertifika: ISO9001/ISO14001
Model numarası: k3205
Payment & Shipping Terms
Min sipariş miktarı: 1
Fiyat: Negotiable
Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)
Teslim süresi: 3 hafta
Ödeme koşulları: internet üzerinden
Yetenek temini: 1000/ay
Kamera tipi: |
3D Dijital Kamera |
Muayene Yöntemi: |
3D İnceleme |
Muayene türleri: |
Lehim Bağlantısı, Bileşen, Kusur |
Güç kaynağı: |
AC 220V, 50/60Hz |
Boyut: |
U 1300 XG 1300 XY 1500 Mm |
Hizalama yöntemi: |
Otomatik hizalama |
Karar: |
10 μm |
Yazılım: |
İçgörülü kullanıcı arayüzü |
Kamera tipi: |
3D Dijital Kamera |
Muayene Yöntemi: |
3D İnceleme |
Muayene türleri: |
Lehim Bağlantısı, Bileşen, Kusur |
Güç kaynağı: |
AC 220V, 50/60Hz |
Boyut: |
U 1300 XG 1300 XY 1500 Mm |
Hizalama yöntemi: |
Otomatik hizalama |
Karar: |
10 μm |
Yazılım: |
İçgörülü kullanıcı arayüzü |
Çevrimiçi AOI özellikleri
1. Yüksek maliyetli performans
2Standart 5 milyon küresel maruziyetli endüstriyel renk kamerası.
3Çin'de büyük çaplı tele merkezli lensler kullanan ilk şirket (ürünleri hedefleyebilir)
4Bağımsız olarak geliştirilen optik sistem (ışık kaynağı tutarlılığı)
5Yüksek istikrarlı entegre döküm platformu
Uygulama alanı: lehimli eklem ve monte edilmiş cihaz denetimi

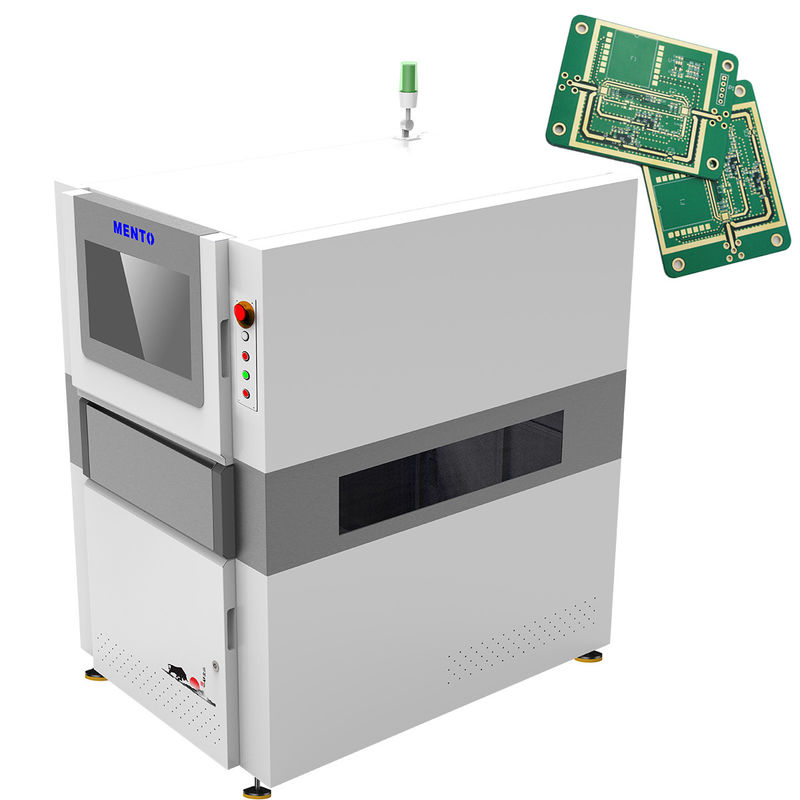

3 boyutlu AOI Denetim Makinesi, PCB'lerin yüksek kaliteli görüntülerini yakalamasını sağlayan RGB LED aydınlatması ile donatılmıştır.Işıklandırma sistemi, makinenin farklı renkler ve yüzey bitirme ile PCB'leri kontrol edebilmesini sağlamak için optimize edilmiştir, doğru ve güvenilir denetim sonuçları sağlar.
3 boyutlu dijital kamera, PCB'lerin çoklu açılardan yüksek çözünürlüklü görüntülerini yakalayan makinenin ana bileşenidir.Kamera, PCB'lerin 20 mikrone kadar çözünürlükte görüntülerini yakalayabilir., en küçük kusurların bile tespit edilmesini sağlar.
Makine, denetim süreci için istikrarlı ve güvenilir bir platform sağlayan Windows 10 üzerinde çalışır.İşletim sistemi, makinenin çok çeşitli yazılım uygulamaları ve donanım cihazlarıyla uyumlu olmasını sağlar, diğer sistemlerle entegre edilmesini kolaylaştırır.
Makine tarafından kullanılan 3 boyutlu denetim yöntemi günümüzde mevcut en gelişmiş denetim tekniğidir.PCB'nin 3 boyutlu bir modelini oluşturmakBu, makinenin geleneksel 2 boyutlu denetim yöntemleriyle görünmeyen kusurları tespit etmesini sağlar.
Makine, kurulmasını ve çalışmasını kolaylaştıran sezgisel bir kullanıcı arayüzü ile donatılmıştır.Kullanıcı için basit ve basit bir arayüz sağlıyorYazılım, makine tarafından yakalanan görüntüleri analiz eden gelişmiş algoritmalara da sahiptir ve doğru ve güvenilir denetim sonuçları sağlar.
Özetle, 3 boyutlu AOI makinesi PCB'ler için yüksek kaliteli denetim çözümleri sağlayan son teknoloji denetim makinesi.PCB'leri için doğru ve güvenilir denetim çözümleri arayan şirketler için mükemmel bir seçimdir. Küçük veya büyük PCB'leri denetlemeniz gerekirse, 3D AOI Denetim Makinesi ihtiyaçlarınız için ideal bir çözümdür.
| Cihaz modeli | K3205 | |
| Bulma kapasitesi | Bulma öğeleri | Kayıp baskı, fazla lehim, yetersiz lehim, lehim köprüsü, lehimli pasta kuyruğu, şekil anomali, ofset |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 5MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | Çift DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Algılama performansı | Yükseklik doğruluğu (kalibrasyon modülü) | 1μm (standart kalibrasyon bloğu kullanılarak) |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 500μm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1350xD1000xH1600mm (alarm lambası hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Yazılım Desteklenen Giriş Biçimleri | Gerber biçimini destekle (274X), ODB++ | |
| İstatistik yönetim araçları |
Histogram, X-bar & R - Grafik, X-bar & S - C hart, C p & C pk, %Gage R & R,SPI Gündelik/Haftalık/Aylık Raporlar, Gerçek Zamanlı SPC& Çoklu Ekran |
|
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
Mento-01 3D AOI Makinesi, sezgisel kullanıcı arabirimi yazılımı ile donatılmıştır ve Lehimlem Eklemini, Bileşeni ve Kusuru kolayca denetleyebilir.0'dan PCB kalınlığı ile uyumludur..5 mm ila 5 mm arasında ve 80 cm2/s'ye kadar denetleyebilir, bu da hızlı ve verimli bir PCB denetim sistemi haline getirir.
800 kg ağırlığında Mento-01 3D AOI Makinesi, zamanın sınavına dayanabilmesini sağlayan sağlam ve dayanıklıdır.PCB'lerinizin en kaliteli olmasını sağlamakBu ürün otomotiv, havacılık, telekomünikasyon ve elektronik dahil olmak üzere çok çeşitli endüstriler için uygundur.
Küçük bir işletme ya da büyük bir şirket olsanız da, Mento-01 3D AOI Makinesi PCB denetim ihtiyaçlarınız için mükemmel bir yatırımdır.Güvenilir performansı ve kullanımı kolaylığı, herhangi bir PCB denetim sistemi için arzu edilen bir ürün haline getirir. Sadece 1 haftalık teslim süresi ve çevrimiçi ödeme şartları ile bu ürünü satın almak hiç bu kadar kolay olmamıştı.
Sonuç olarak, Mento-01 3D AOI Makinesi, çok çeşitli uygulamalar için uygun en iyi PCB denetim sistemidir.Gelişmiş özellikleri ve en son teknoloji, doğru ve verimli PCB denetimleri gerektiren herhangi bir endüstri için arzu edilen bir ürün haline getirirBu yüzden bugün Mento-01 3D AOI makinesine yatırım yapın ve PCB'lerinizin en kaliteli olduğundan emin olun.
3 boyutlu AOI makinemizin ürünü, en iyi performansı ve güvenilirliği sağlamak için kapsamlı teknik destek ve hizmetlerle birlikte gelir:
Değerli müşterilerimize en iyi müşteri hizmetleri ve destek sunmaktan gurur duyuyoruz.
Ürün ambalajı:
3 boyutlu AOI makinesi, güvenli taşınmasını sağlamak için köpük eklemleri ile sağlam bir karton kutuya paketlenir.Makine nakliye sırasında herhangi bir çizik veya hasar önlemek için koruyucu plastik sarılmış olacakKutunun üzerinde ürün adı, model numarası ve kullanım talimatları olacak.
Nakliye:
3 boyutlu AOI makinesi güvenilir bir kurye hizmeti üzerinden gönderilecektir. Nakliye maliyeti, paketin varış noktasına ve ağırlığına göre hesaplanacaktır.Müşteriler sevkiyatlarının durumunu izlemek için bir izleme numarası alacaklar.Teslimat süreleri varış noktasına bağlı olarak değişebilir, ancak müşteriler paketlerini 5-7 iş günü içinde almayı bekleyebilirler.
İşte Mento-01 3D AOI Makinesi hakkında sıkça sorulan sorular:
S: Mento-01 3D AOI Makinesi nedir?
A: Mento-01 3D AOI Makinesi, PCB'deki kusurları tespit etmek için basılı devre kartı (PCB) endüstrisinde kullanılan yüksek teknolojili otomatik optik denetim makinesidir.
S: Mento-01 3D AOI Makinesi nerede üretiliyor?
A: Mento-01 3D AOI Makinesi Çin'in Dongguan şehrinde üretiliyor.
S: Mento-01 3D AOI Makinesi sertifikalı mı?
C: Evet, Mento-01 3D AOI Makinesi ISO9001/ISO14001 ile sertifikalandırılmıştır.
S: Mento-01 3D AOI Makinesi için minimum sipariş miktarı nedir?
A: Mento-01 3D AOI Makinesi için en az sipariş miktarı 1'dir.
S: Mento-01 3D AOI Makinesinin fiyatı nedir?
A: Mento-01 3D AOI Makinesi'nin fiyatı müzakere edilebilir.
S: Mento-01 3D AOI Makinesi için teslimat süresi nedir?
A: Mento-01 3D AOI Makinesi'nin teslim süresi 3 haftadır.
S: Mento-01 3D AOI Makinesi için ödeme şartları nelerdir?
A: Mento-01 3D AOI Makinesi için ödeme şartları çevrimiçi.
S: Mento-01 3D AOI Makinesi için tedarik yeteneği nedir?
A: Mento-01 3D AOI Makinesi için tedarik kapasitesi 1000/ay.
