Product Details
Menşe yeri: Çin Dongguan
Marka adı: Mento
Sertifika: ISO9001/ISO14001
Model numarası: k3205
Payment & Shipping Terms
Min sipariş miktarı: 1
Fiyat: Negotiable
Ambalaj bilgileri: G1350xD1000xY1600mm
Teslim süresi: 3 hafta
Ödeme koşulları: L/C, T/T
Yetenek temini: 1000/ay
Kamera tipi: |
3D Dijital Kamera |
Muayene Alanı: |
510 X 510 mm'ye kadar |
Ağırlık: |
1100 kilo |
Yazılım: |
İçgörülü kullanıcı arayüzü |
PCB kalınlığı: |
0,5 - 5 mm |
Güç kaynağı: |
AC 220V, 50/60Hz |
Denetim Hızı: |
80 Cm²/s'ye kadar |
İşletim Sistemi: |
Windows 10 |
Kamera tipi: |
3D Dijital Kamera |
Muayene Alanı: |
510 X 510 mm'ye kadar |
Ağırlık: |
1100 kilo |
Yazılım: |
İçgörülü kullanıcı arayüzü |
PCB kalınlığı: |
0,5 - 5 mm |
Güç kaynağı: |
AC 220V, 50/60Hz |
Denetim Hızı: |
80 Cm²/s'ye kadar |
İşletim Sistemi: |
Windows 10 |
Çevrimiçi AOI özellikleri
1. Yüksek maliyetli performans
2Standart 5 milyon küresel maruziyetli endüstriyel renk kamerası.
3Çin'de büyük çaplı tele merkezli lensler kullanan ilk şirket (ürünleri hedefleyebilir)
4Bağımsız olarak geliştirilen optik sistem (ışık kaynağı tutarlılığı)
5Yüksek istikrarlı entegre döküm platformu
Uygulama alanı: lehimli eklem ve monte edilmiş cihaz denetimi

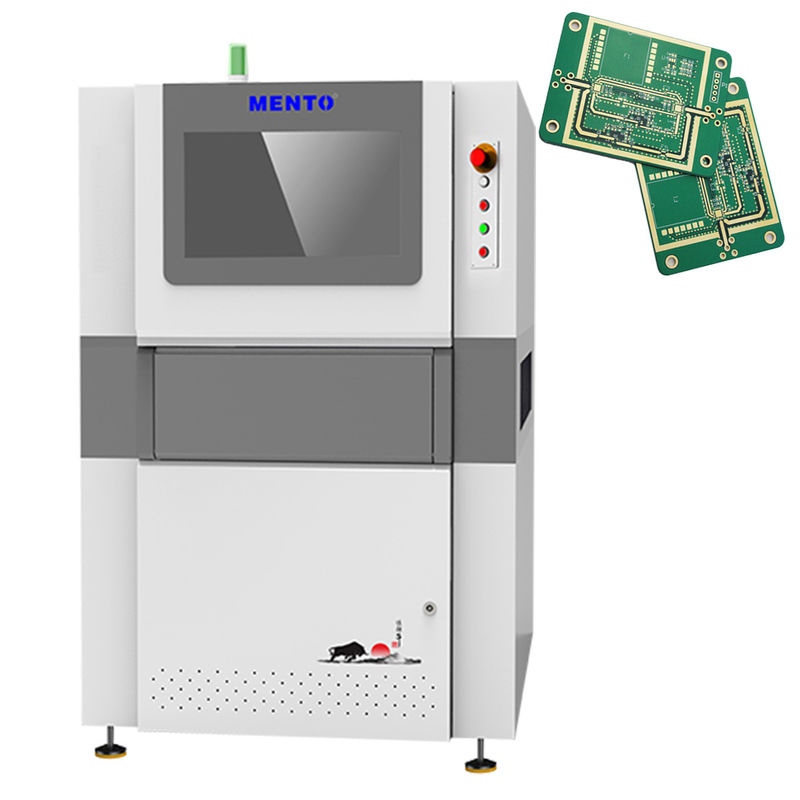

En son teknolojiyle tasarlanan 3 boyutlu AOI makinemiz, basılı devre kartlarını hassasiyet ve doğrulukla denetlemek için mükemmeldir, böylece her ürünün en yüksek kalite standartlarına uygun olmasını sağlar.İçgörülü kullanıcı arayüzü ile, kullanıcılar makineyi kolayca yönlendirebilir ve kullanabilirler, bu da hem yeni başlayanlar hem de deneyimli profesyoneller için harika bir seçim haline getirir.
Makine, zaman kazanmaya ve verimliliği artırmaya yardımcı olan otomatik hizalama teknolojisi ile donatılmıştır.İnsan hatası olasılığını azaltmak ve her seferinde tutarlı sonuçlar vermekEk olarak, makinenin 800 kg ağırlığı, sabit ve dayanıklı kalmasını sağlar ve uzun süreli kullanım için idealdir.
3D AOI makinemiz Windows 10 işletim sisteminin en son sürümüyle uyumludur ve mevcut yazılımlarınızla sorunsuz bir entegrasyon sağlar.ve diğer yazılım uygulamaları ile kolay bir entegrasyon sağlar.
Makinenin 80 cm2/s'ye kadar olan denetim hızı, büyük hacimli üretim ortamları için mükemmel bir seçim haline getirir.kusur olasılığını azaltmak ve süreçte zaman ve para tasarrufu.
Genel olarak, 3 boyutlu AOI makinesi güvenilir ve verimli PCB AOI ekipmanları arayan herkes için harika bir seçimdir.ve yüksek denetim hızı, ürünlerinin kalitesini artırmak ve üretim süreçlerini kolaylaştırmak isteyen herkes için mükemmel bir çözümdür.
Anahtar kelimeler: pcb aoi ekipmanları, pcb aoi ekipmanları, pcb aoi denetimi
| Cihaz modeli | K3205 | |
| Bulma kapasitesi | Bulma öğeleri | Kayıp baskı, fazla lehim, yetersiz lehim, lehim köprüsü, lehimli pasta kuyruğu, şekil anomali, ofset |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 5MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | Çift DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Algılama performansı | Yükseklik doğruluğu (kalibrasyon modülü) | 1μm (standart kalibrasyon bloğu kullanılarak) |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 500μm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1350xD1000xH1600mm (alarm lambası hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Yazılım Desteklenen Giriş Biçimleri | Gerber biçimini destekle (274X), ODB++ | |
| İstatistik yönetim araçları |
Histogram, X-bar & R - Grafik, X-bar & S - C hart, C p & C pk, %Gage R & R,SPI Gündelik/Haftalık/Aylık Raporlar, Gerçek Zamanlı SPC& Çoklu Ekran |
|
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
Güvenilir AOI ekipman üreticileri mi arıyorsunuz? 3 boyutlu AOI makinemiz AOI PCB denetimi için mükemmel bir çözümdür.PCB denetim sistemimiz yüksek hızlarda doğru sonuçlar vermek için otomatik hizalama ve 3 boyutlu denetim teknolojisini kullanıyor.
| Ürün özelliği | Değer |
| Ürün Adı | 3 boyutlu AOI denetim makinesi |
| Işıklandırma | RGB LED |
| Düzleştirme Yöntemi | Otomatik Hizalama |
| İşletim Sistemi | Windows 10 |
| Denetim Türleri | Lehimli eklem, bileşen, kusur |
| Kamera Türü | 3 boyutlu dijital kamera |
| Yazılım | İçgörülü Kullanıcı Arayüzü |
| Güç kaynağı | AC 220V, 50/60Hz |
| Denetim Alanı | 510 x 510 mm'ye kadar |
| PCB kalınlığı | 0.5 - 5 mm |
| Denetim yöntemi | 3 boyutlu denetim |
Mento-01, 0,5 - 5 mm PCB kalınlığı aralığına ve 510 x 510 mm'ye kadar denetim alanına sahiptir. Makine RGB LED aydınlatması ile donatılmıştır ve 10 μm çözünürlüğe sahiptir.Makinenin ağırlığı 800 kg..
Mento-01 3D AOI makinesi için ürün uygulama durumları ve senaryoları şunlardır:
Genel olarak, Mento-01 3D AOI makinesi, doğru ve verimli PCB denetimi gerektiren herhangi bir kuruluş için gerekli bir araçtır.Makinenin özellikleri ve özellikleri, üretim süreçlerinde kaliteye ve hassasiyete değer veren işletmeler için ideal bir seçim yapar.
3D AOI Makinesi ürünün teknik desteği ve hizmetleri şunları içerir:
- Kurulum ve kurulum yardımı
- Ekipman eğitimi ve operasyon desteği
- Düzenli bakım ve kalibrasyon hizmetleri
- Sorun giderme ve onarım hizmetleri
- Yazılım güncellemeleri ve yükseltmeleri
- Teknik danışmanlık ve müşteri desteği
Ürün ambalajı:
3 boyutlu AOI makinesi, taşıma sırasında makineyi korumak için tasarlanmış sağlam bir karton kutuya paketlenmiş olacak.makine, nakliye sırasında herhangi bir hasarı önlemek için köpük yastığına güvenli bir şekilde yerleştirilecektir.Pakette bir güç kablosu, kullanıcı kılavuzu ve kurulum için gerekli kablolar da olacak.
Nakliye:
3 boyutlu AOI makinesi, izleme ve sigorta sunan güvenilir bir kurye hizmeti ile gönderilecektir.Ama paket gönderildikten sonra takip numarasını vereceğiz.Lütfen teslimat esnasında paketi almak ve imzalamak için birisinin hazır olduğundan emin olun.
Cevap: Bu ürünün marka adı Mento.
S: Bu ürünün model numarası nedir?
Cevap: Bu ürünün model numarası Mento-01.
S: Bu ürün nerede üretiliyor?
Cevap: Bu ürün Çin Dongguan'da üretiliyor.
S: Bu ürünün herhangi bir sertifikası var mı?
C: Evet, bu ürün ISO9001 / ISO14001 sertifikası ile birlikte gelir.
S: Bu ürün için en az sipariş miktarı nedir?
A: Bu ürün için en az sipariş miktarı 1'dir.
S: Bu ürünün fiyatı pazarlık edilebilir mi?
C: Evet, bu ürünün fiyatı müzakere edilebilir.
S: Sipariş verdikten sonra ürünü almak ne kadar sürer?
A: Bu ürün için teslimat süresi 1 haftadır.
S: Bu ürün için ödeme şartları nelerdir?
A: Bu ürün için ödeme şartları online.
S: Bu ürünün tedarik yeteneği nedir?
A: Bu ürünün tedarik kapasitesi 1000/ay.
