Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Product Details
Menşe yeri: dongguan, Çin
Marka adı: MENTO
Sertifika: FCC,ROHS,ISO9000,ISO14001
Model numarası: K3212
Payment & Shipping Terms
Min sipariş miktarı: 1
Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)
Teslim süresi: 3 hafta
Ödeme koşulları: T/T,
Yetenek temini: 1000 adet/M
Kamera.: |
12 MP, renkli |
Hareket hızı: |
800 mm/sn |
garanti: |
3 ay |
Kalite: |
en kaliteli |
Paket: |
ahşap kasa |
Standart: |
KOBİ |
endüstriyel kamera: |
Standart 5 Milyon Küresel Pozlamalı Endüstriyel Renkli Kamera |
Önderi Zamanı: |
1 ila 5 İş Günü |
Kamera.: |
12 MP, renkli |
Hareket hızı: |
800 mm/sn |
garanti: |
3 ay |
Kalite: |
en kaliteli |
Paket: |
ahşap kasa |
Standart: |
KOBİ |
endüstriyel kamera: |
Standart 5 Milyon Küresel Pozlamalı Endüstriyel Renkli Kamera |
Önderi Zamanı: |
1 ila 5 İş Günü |
Çevrimiçi AOI özellikleri
1. Yüksek maliyetli performans
2Standart 5 milyon küresel maruziyetli endüstriyel renk kamerası.
3Çin'de büyük çaplı tele merkezli lensler kullanan ilk şirket (ürünleri hedefleyebilir)
4Bağımsız olarak geliştirilen optik sistem (ışık kaynağı tutarlılığı)
5Yüksek istikrarlı entegre döküm platformu
Uygulama alanı: lehimli eklem ve monte edilmiş cihaz denetimi
| Cihaz modeli | K3212 | |
| Bulma kapasitesi | Bulma öğeleri | Kayıp baskı, fazla lehim, yetersiz lehim, lehim köprüsü, lehimli pasta kuyruğu, şekil anomali, ofset |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 12MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | Çift DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Algılama performansı | Yükseklik doğruluğu (kalibrasyon modülü) | 1μm (standart kalibrasyon bloğu kullanılarak) |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 500μm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1350xD1000xH1600mm (alarm lambası hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Yazılım Desteklenen Giriş Biçimleri | Gerber biçimini destekle (274X), ODB++ | |
| İstatistik yönetim araçları |
Histogram, X-bar & R - Grafik, X-bar & S - C hart, C p & C pk, %Gage R & R,SPI Gündelik/Haftalık/Aylık Raporlar, Gerçek Zamanlı SPC& Çoklu Ekran |
|
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |

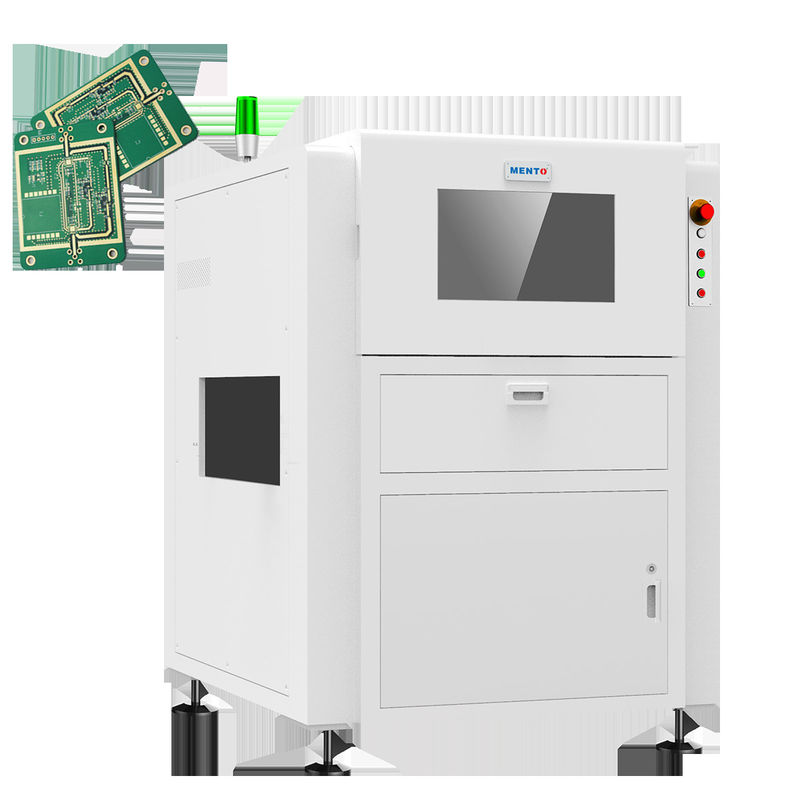

SMT AOI Makinesi, olağanüstü kaliteli görüntüler yakalayan yüksek çözünürlüklü 12MP renkli bir kamera ile donatılmıştır.Fabrikadan çıkan her ürünün en yüksek kalite standartlarına uygun olmasını sağlamak.
Bu ürünün öne çıkan özelliklerinden biri, büyük çaplı telemerkezli lensler kullanmamız. Bu da bizi Çin'deki ilk şirket yapar. Bu lensler doğru ve hassas görüntülemeyi sağlar.kusurların daha doğru tespit edilmesine yol açan.
SMT AOI Makinesi de, kullanıcı dostu bir arayüzle, denetim sürecinde ortaya çıkabilecek herhangi bir sorunu operatörlerin hızlı bir şekilde belirlemesine ve düzeltmesine yardımcı olmak için kullanımı kolay hale getirilmiştir.Ek olarak, makinenin 800 mm/s hızlı hareket hızı, üretim verimliliğini arttırarak en hızlı montaj hatlarına bile ayak uydurmasını sağlar.
SMT AOI Makinesi'nin bir diğer önemli özelliği LED aydınlatma yöntemidir.Kamera'nın kusurları doğru ve tutarlı bir şekilde tespit edebilmesini sağlamakLED aydınlatma, diğer aydınlatma yöntemlerine göre daha enerji verimli ve daha uzun ömürlüdür ve zamanla bakım maliyetlerini azaltır.
Paketleme konusunda hiçbir risk almıyoruz. SMT AOI Makinesi sağlam bir ahşap kavanozda gelir ve tesisine mükemmel durumda ulaşmasını sağlar.
Özetle, SMT AOI Makinesi yüksek kaliteli, güvenilir,ve üreticilerin daha yüksek kalite standartlarına ulaşmalarına ve üretim verimliliğini artırmalarına yardımcı olabilecek verimli bir AOI denetim ekipmanı parçasıÜstün kamerası, büyük çaplı tele merkezli lensleri, hızlı hareket hızı, LED aydınlatma yöntemi ve kullanıcı dostu arayüzü ile,SMT AOI Makinesi kalite ve verimliliğe değer veren herhangi bir üreticinin mükemmel bir çözümdür..
SMT AOI Machine is a high-quality SMT Appearance Inspection equipment that utilizes independently developed optical system and core components such as motor to provide accurate and reliable AOI Visual InspectionKullanıcı dostu bir Windows işletim sistemi ile, bu makine çalıştırılması ve bakımı kolaydır. Ek olarak, müşteri rahatlığı için 3 aylık garanti ile birlikte gelir.
| Ürün özelliği | Değer |
| Ürün Adı | PCB AOI Makinesi |
| Kalite | En İyi Kalite |
| Temel bileşenler | Motor |
| Garanti | 3 Aylık |
| İşletim Sistemi | Pencereler |
| Paket | Ahşap kasa |
| Boyutları | 1200 X 1200 X 1600 mm |
| Endüstriyel Kamera | Standart 5 Milyon Küresel Maruziyetli Endüstriyel Renkli Kamera |
| Kamera | Dokuz Milyon Piksel |
| Optik Sistem | Bağımsız olarak geliştirilen optik sistem |
| Standart | SMEMA |
| Ürün Tanımı | PCBA Denetimi |
MENTO SMT AOI Makinesi, basılı devre panellerinin (PCB) otomatik denetimini sağlayan en son teknoloji ürünüdür.Bu Otomatik Optik Denetim (AOI) makinesi, SMT Görünüm Denetimi yapmak için tasarlanmıştır., ve PCB'lerinizin en yüksek kalite ve güvenilirlik standartlarına uygun olmasını sağlar.
MENTO SMT AOI Makinesi, Çin'in Dongguan kentinde üretiliyor ve FCC, ROHS, ISO9000 ve ISO14001 tarafından sertifikalandırılmıştır.Bu ürün için en az sipariş miktarı 1Bu ürün için teslimat süresi 3 haftadır ve ödeme şartları T / T'dir. Ürün güvenli nakliye için ahşap bir kasaya paketlenmiştir.
MENTO SMT AOI Makinesi, PCB'lerin net görüntülerini sağlayan yüksek çözünürlüklü 12MP renkli bir kamera ile donatılmıştır. Makine 460 x 610 mm'ye kadar bir alanı denetleyebilir.Ürün Shenzhen limanından gönderildi..
MENTO SMT AOI Makinesi, çeşitli ürün uygulama durumlarında ve senaryolarında kullanılmak için idealdir.Havacılık elektronikleriMakine, eksik bileşenler, yanlış kutupluk, yanlış yönelim, yanlış değerler, lehim kusurları gibi çeşitli kusurları tespit edebilir.ve daha fazlası.
Bu ürün, PCB'lerinin en yüksek kalite ve güvenilirlik standartlarına uygun olmasını sağlamak isteyen üreticiler için gereklidir.MENTO SMT AOI Makinesi, denetim sürecini otomatikleştirmek ve nihai üründeki kusur riskini azaltmak için uygun maliyetli bir çözümdür..
S: Bu AOI makinesinin marka adı nedir?
A: Bu AOI makinesinin marka adı MENTO.
S: Bu AOI makinesi nerede üretiliyor?
Cevap: Bu AOI makinesi Çin'in Dongguan kentinde üretiliyor.
S: Bu AOI makinesinin hangi sertifikaları var?
Cevap: Bu AOI makinesinin FCC, ROHS, ISO9000 ve ISO14001 sertifikaları var.
S: Bu AOI makinesi için minimum sipariş miktarı nedir?
A: Bu AOI makinesi için en az sipariş miktarı 1'dir.
S: Bu AOI makinesi için teslimat süresi nedir?
A: Bu AOI makinesi için teslimat süresi 3 haftadır.
S: Bu AOI makinesi için ödeme şartları nelerdir?
A: Bu AOI makinesi için ödeme şartları T/T'dir.
S: Bu AOI makinesinin tedarik kapasitesi nedir?
A: Bu AOI makinesinin tedarik kapasitesi 1000PCS/M'dir.
