Product Details
Menşe yeri: dongguan, Çin
Marka adı: MENTO
Sertifika: FCC,ROHS,ISO9000,ISO14001
Model numarası: K3212
Payment & Shipping Terms
Min sipariş miktarı: 1
Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)
Teslim süresi: 3 hafta
Ödeme koşulları: T/T,
Yetenek temini: 1000 adet/M
Hareket hızı: |
800 mm/sn |
Kamera.: |
12 MP, renkli |
Standart: |
KOBİ |
Ana bileşenler: |
Motor |
garanti: |
3 ay |
İşletim Sistemi: |
pencereler |
Boyutları: |
1200 X 1200 X 1600 mm |
Liman: |
Shenzhen |
Hareket hızı: |
800 mm/sn |
Kamera.: |
12 MP, renkli |
Standart: |
KOBİ |
Ana bileşenler: |
Motor |
garanti: |
3 ay |
İşletim Sistemi: |
pencereler |
Boyutları: |
1200 X 1200 X 1600 mm |
Liman: |
Shenzhen |

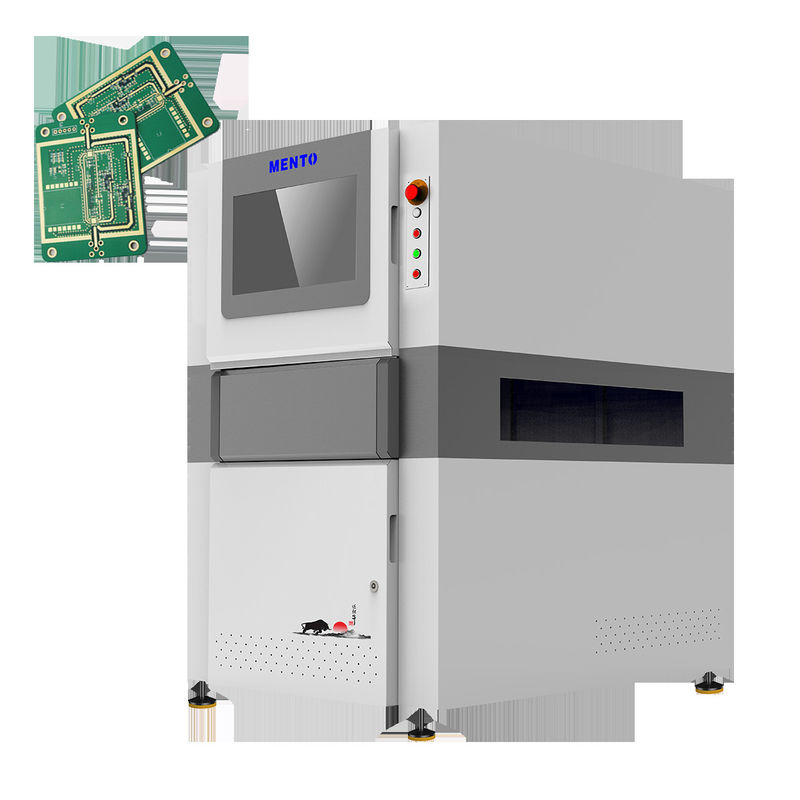

Çevrimiçi AOI özellikleri
1. Yüksek maliyetli performans
2Standart 5 milyon küresel maruziyetli endüstriyel renk kamerası.
3Çin'de büyük çaplı tele merkezli lensler kullanan ilk şirket (ürünleri hedefleyebilir)
4Bağımsız olarak geliştirilen optik sistem (ışık kaynağı tutarlılığı)
5Yüksek istikrarlı entegre döküm platformu
Uygulama alanı: lehimli eklem ve monte edilmiş cihaz denetimi
| Cihaz modeli | K3212 | |
| Bulma kapasitesi | Bulma öğeleri | Kayıp baskı, fazla lehim, yetersiz lehim, lehim köprüsü, lehimli pasta kuyruğu, şekil anomali, ofset |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 12MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | Çift DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Algılama performansı | Yükseklik doğruluğu (kalibrasyon modülü) | 1μm (standart kalibrasyon bloğu kullanılarak) |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 500μm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1350xD1000xH1600mm (alarm lambası hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Yazılım Desteklenen Giriş Biçimleri | Gerber biçimini destekle (274X), ODB++ | |
| İstatistik yönetim araçları |
Histogram, X-bar & R - Grafik, X-bar & S - C hart, C p & C pk, %Gage R & R,SPI Gündelik/Haftalık/Aylık Raporlar, Gerçek Zamanlı SPC& Çoklu Ekran |
|
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
SMT AOI Makinesi, 460 x 610 mm'ye kadar büyük bir denetim alanına sahiptir ve bu da çok çeşitli PCB boyutlarını ve türlerini denetlemeye olanak tanır.Eksik bileşenler gibi çeşitli kusurları denetleyebilir, yanlış kutupluk, yanlış parçalar ve lehim kusurları. makine kullanımı ve bakımı kolay olması için tasarlanmıştır, bu da hem küçük hem de büyük ölçekli üretim operasyonları için idealdir.
3 aylık garanti ile, SMT AOI Makinesi'ne her seferinde doğru ve verimli denetim sonuçları sağlayacağına güvenebilirsiniz.Gelişmiş yazılım algoritmaları ve yüksek hızlı işlem yetenekleri, modern SMT üretim hatlarının taleplerine ayak uydurmasını sağlarKullanıcı dostu arayüzü, denetim parametrelerini özelleştirmenizi sağlar, bu da kurulmasını ve çalışmasını kolaylaştırır.
Özetle, SMT AOI Makinesi, SMT görünüm kontrolü ve PCB AOI için güçlü ve verimli bir araçtır.ve kullanıcı dostu arayüzü tüm boyutlardaki üretim operasyonları için mükemmel bir seçim yaparBugün SMT AOI makinesine yatırım yapın ve kalite kontrolünüzü bir sonraki seviyeye taşıyın.
| SMT AOI Makinesi | AOI Optik Denetim Aracı |
| Hareket Hızı | 800 mm/s |
| Boyutları | 1200 X 1200 X 1600 mm |
| Liman | Shenzhen |
| Kamera | Dokuz Milyon Piksel |
| Aydınlatma Yöntemi | LED |
| Lensler | Çin'de büyük çaplı telemerkezli lensler kullanan ilk şirket |
| Model | AOI |
| Paket | Ahşap kasa |
| Kamera. | 12 MP, Renkli |
| Standart | SMEMA |
SMT AOI makinesi, üretim süreci sırasında basılı devre panelleri (PCB'ler) denetlemek için tasarlanmış otomatik optik denetim aletidir.Dokuz milyon piksellik kameralarla donatılmış.PCB'lerin yüksek çözünürlüklü görüntülerini yakalayan, Çin'de büyük çaplı telemerkezli lensler kullanan ilk şirket.Mento, doğru ve güvenilir denetim sonuçlarını sağlayan bağımsız bir optik sistem geliştirdi..
SMT AOI makinesi çeşitli uygulama durumları ve senaryoları için uygundur.PCB'lerin gerekli kalite standartlarına uygun olmasını sağlamaya yardımcı olduğundaMakine, yeni PCB tasarımlarını test etmek ve geliştirmek için kullanılabileceği araştırma ve geliştirme laboratuvarlarında kullanılmak için de uygundur.
SMT AOI makinesi, iyi durumda varış noktasına ulaşmasını sağlayan ahşap bir kasa ile sağlanır. 1200 x 1200 x 1600 mm boyutlarına sahiptir,fabrika zemininde kompakt ve kolay hareket ettirmekAyda 1000 adet tedarik kapasitesi ile Mento, hem büyük hem de küçük müşterilerin ihtiyaçlarını karşılayabilir.
S: SMT AOI makinesinin marka adı nedir?
A: SMT AOI makinesinin marka adı MENTO.
S: SMT AOI Makinesi nerede üretiliyor?
A: SMT AOI Makinesi Çin'in Dongguan kentinde üretiliyor.
S: SMT AOI Makinesi hangi sertifikalara sahiptir?
A: SMT AOI Makinesi FCC, ROHS, ISO9000 ve ISO14001 tarafından sertifikalandırılmıştır.
S: SMT AOI Makinesi için minimum sipariş miktarı nedir?
A: SMT AOI Makinesi için en az sipariş miktarı 1'dir.
S: SMT AOI Makinesi için teslimat süresi nedir?
A: SMT AOI Makinesi için teslimat süresi 3 haftadır.
S: SMT AOI Makinesi için ödeme şartları nelerdir?
A: SMT AOI Makinesi için ödeme şartları T/T'dir.
S: SMT AOI Makinesi için tedarik kapasitesi nedir?
A: SMT AOI Makinesi için tedarik yeteneği 1000PCS/M'dir.
