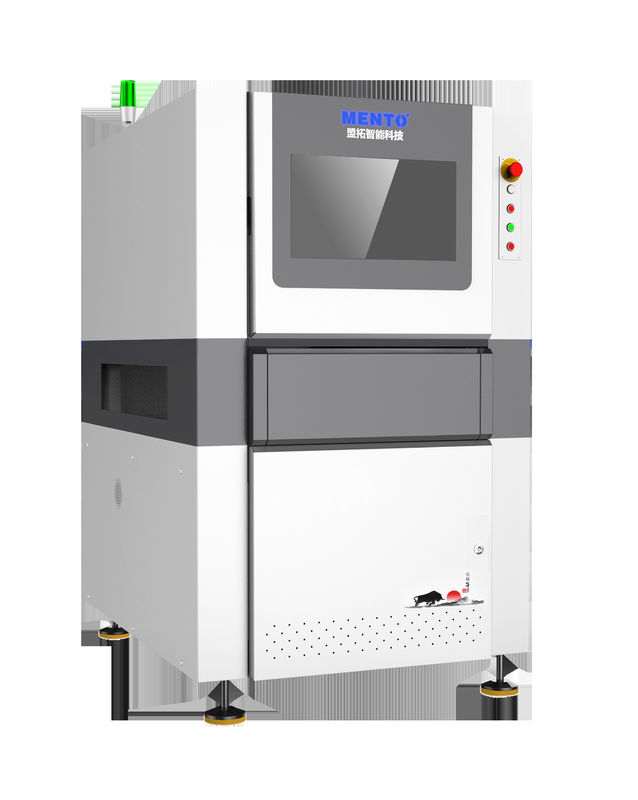

CHIP DIP tespiti için kullanılan Otomatik Optik Denetim AOI Test Makinesi K2005DT

Name: CHIP DIP tespiti için kullanılan Otomatik Optik Denetim AOI Test Makinesi K2005DT
Brand: Dongguan MENTO Intelligent Technology Co., Ltd.
SKU: K2005DT
Price: Anlaşılabilir USD
Availability: InStock

Ürün Ayrıntıları

Menşe yeri: Dongguan

Marka adı: MENTO

Sertifika: FCC.ROHS,CCC

Model numarası: K2005DT

Ödeme ve Nakliye Şartları

Min sipariş miktarı: 3

Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)

En İyi Fiyatı Alın

Ürün Ayrıntıları

Ürün Tanımı

Ürün Ayrıntıları

Vurgulamak:
                                                                                                                                                                                                                                                            CHIP AOI testi, K2005DT AOI Testi, Kullanılmış Aoi makinesi DIP tespiti


Karar:	10 μm	Güç kaynağı:	110-240V AC, 50/60Hz
İşletim Sistemi:	pencereler	Denetim Hızı:	1000 mm²/s'ye kadar
Görev:	Baskılı devre kartlarındaki kusurları tespit edin	Kamera tipi:	Yüksek çözünürlüklü CCD
Uygulama:	Otomatik Optik Muayene	Yazılım:	İçgörülü kullanıcı arayüzü
Boyutları:	1200mm X 800mm X 1500mm

Karar:	10 μm
Güç kaynağı:	110-240V AC, 50/60Hz
İşletim Sistemi:	pencereler
Denetim Hızı:	1000 mm²/s'ye kadar
Görev:	Baskılı devre kartlarındaki kusurları tespit edin
Kamera tipi:	Yüksek çözünürlüklü CCD
Uygulama:	Otomatik Optik Muayene
Yazılım:	İçgörülü kullanıcı arayüzü
Boyutları:	1200mm X 800mm X 1500mm

Ürün Tanımı

2D Otomatik Optik Muayene Çevrimiçi çift hat
Model		K2005DT
Test Yeteneği	Test öğeleri	CHIP bileşen gövdesi, CHIP bileşen lehim eklemleri, karakterler, DIP lehim eklemleri
	Minimum bileşen	CHIP:01005 Hatve:0.3mm
	Tespit Yöntemi	Algoritma Parametre Ayarlama, Makine Öğrenmesi
Optik Sistem	Kamera	5MP yüksek hızlı renkli endüstriyel kamera
	Telecentrik Lens	0.345X/0.22X/0.17X
	Çözünürlük	10um/15um/20um
	Görüş Alanı	24x20mm/36x30mm/48x40mm
	Tespit Hızı	3FOV/s
Mekanik Özellikler	PCB kalınlığı	0.3~10mm(Eğrilik≤5mm)
	Bileşen Yüksekliği	Üst 30mm, alt 84mm(özel yükseklik özelleştirilebilir)
	Tahrik cihazı	Servomotor+Bilyalı Vidan+Lineer Kılavuz Rayı
	Hareket hızı	Maks.600mm/s
	Konumlandırma doğruluğu	≤8um(kalibrasyon sonrası)
	PCB taşıma kılavuzu	PCB rayı taşıma yüksekliği:900+20mm(yerden PCB rayı taşıma yüzeyine)
		PCB maksimum boyutu: 600mmxG300mm (çift ray, çift PCB) 600mmxG580mm (tek ray, tek PCB)
		PCB'ler arasındaki minimum mesafe:≤90mm
Parametreler	Kürleme yöntemi	AC220V/50Hz/2000W
	Tespit ekranı	G1000mmxD1380mmxY1600mm(ayak hariç 100±20mm)
	Doğruluk	1100KG
	Yeniden Ölçüm Doğruluğu	≥0.5MPa
	Wafer Halkası Boyutu	Sıcaklık:5~40°C, bağıl nem %25~%80(buzlanma yok)
	Aynı anda işlenen wafer sayısı	Standart SMEMA arayüzü

Ürün Özellikleri - Görüntü Sistemleri

CHIP DIP tespiti için kullanılan Otomatik Optik Denetim AOI Test Makinesi K2005DT

Ürün test yetenekleri(Çevrimiçi Çift Hat)

1.Yanlış Yerleştirme 2. Eksik Bileşen 3. Polarite Tersliği 4. Islanmama 5. Lehim Deliği 6. Koliner Anomali 7. Kötü lehimleme 8. Pin Eğrilmesi

9. Yetersiz Lehimleme 10. Kısa Devre 11. Ofset 12.DIP Bileşen Eksikliği 13.DIP pinleri uzatılmamış......

CHIP DIP tespiti için kullanılan Otomatik Optik Denetim AOI Test Makinesi K2005DT

Yanlış Yerleştirme Eksik Bileşen Polarite Tersliği Islanmama Pin Eğrilmesi

CHIP DIP tespiti için kullanılan Otomatik Optik Denetim AOI Test Makinesi K2005DT

Bileşen koliner tespiti(Çevrimiçi tek hat/1.2m çevrimiçi tek hat)

1. Bileşenin dönme açısını hesaplar

2. Bileşenin maksimum ve minimum ofsetleri arasındaki aralığı hesaplar

3. Bileşenler arasındaki mesafe

4. Bileşen ile bir referans noktası veya bir çizgi arasındaki mesafe

CHIP DIP tespiti için kullanılan Otomatik Optik Denetim AOI Test Makinesi K2005DT

Kolinerlik tespiti(kolinerlik, mutlak mesafe, kolinerlik aralığı, dik aralık)

MES veri kenetlenme fonksiyonu ve güçlü SPC sistemi

1. En iyi 10 alarm bileşeninin gerçek zamanlı istatistikleri

2. Yukarı akış ekipmanını otomatik olarak durdurmak için bir alarm sayacı ayarlamayı etkinleştirir.

3. Sonraki izlenebilirlik için her PCB'nin tüm kart görüntüsünü gerçek zamanlı olarak dışa aktarır

4. Yerli olarak geliştirilen MES arayüzü standart ve özelleştirilmiş formatları destekler.

CHIP DIP tespiti için kullanılan Otomatik Optik Denetim AOI Test Makinesi K2005DT

İşgücü tasarrufu modu

Veri iletimi ve diğer yöntemlerle, bir kişi birden fazla hattın AOI alarm verilerini görüntüleyebilir, böylece insan tasarrufu modunu gerçekleştirebilir.

CHIP DIP tespiti için kullanılan Otomatik Optik Denetim AOI Test Makinesi K2005DT
