Product Details
Menşe yeri: Çin Dongguan
Marka adı: Mento
Sertifika: ISO9001/ISO14001

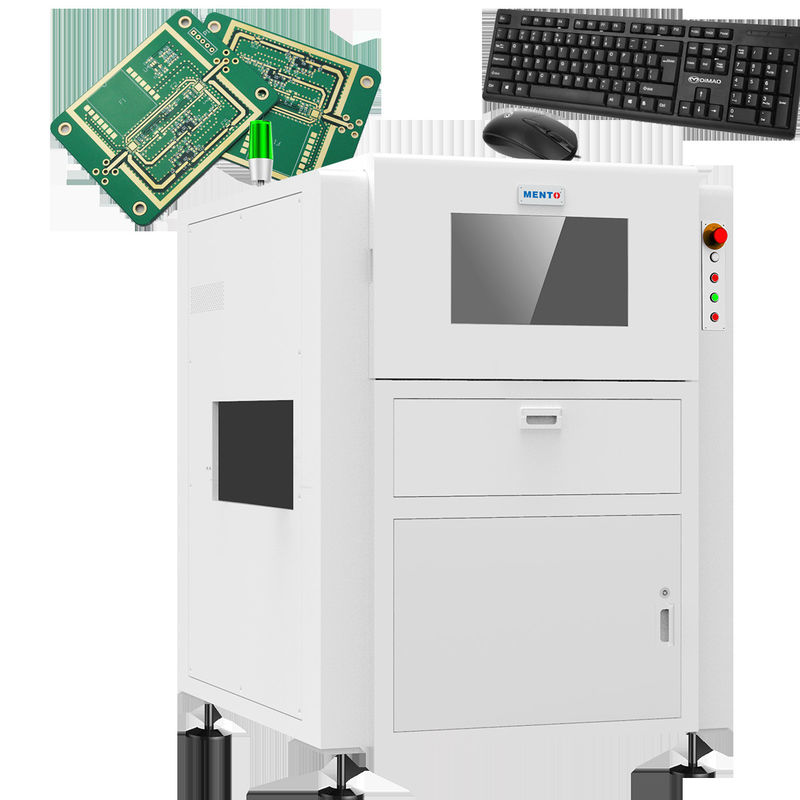

Model numarası: K2005DW
Payment & Shipping Terms
Min sipariş miktarı: 1
Fiyat: Negotiable
Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)
Teslim süresi: 3 hafta
Ödeme koşulları: internet üzerinden
Yetenek temini: 1000/ay
Yazılım: |
İçgörülü kullanıcı arayüzü |
Denetim Modları: |
2D ve 3D |
Uygulama: |
PCB Denetimi |
Güç kaynağı: |
AC 100-240V, 50/60HZ |
Işıklandırma Sistemi: |
LED |
Boyutları: |
1200 mm x 1000 mm x 1500 mm |
Bağlantı: |
Ethernet, USB |
Kamera tipi: |
Yüksek çözünürlüklü CCD |
Yazılım: |
İçgörülü kullanıcı arayüzü |
Denetim Modları: |
2D ve 3D |
Uygulama: |
PCB Denetimi |
Güç kaynağı: |
AC 100-240V, 50/60HZ |
Işıklandırma Sistemi: |
LED |
Boyutları: |
1200 mm x 1000 mm x 1500 mm |
Bağlantı: |
Ethernet, USB |
Kamera tipi: |
Yüksek çözünürlüklü CCD |
AOI makinesinin aydınlatma sistemi, en küçük kusurların bile tespit edilmesini sağlayan parlak ve tekdüze bir aydınlatma sağlayan LED ile güçlendirilir.Makinenin denetim alanı 610mm x 460mm kadar, çok çeşitli PCB'leri denetlemek için idealdir.
AOI Tester, denetim verilerini diğer cihazlara kolayca aktarmak için Ethernet ve USB bağlantısı ile donatılmıştır.Herkesin kolayca yönlendirebileceği basit bir arayüzle.
AOI Denetleyicisi, herhangi bir PCB denetim süreci için gerekli bir ekipmandır.Gelişmiş teknolojisi ve etkili kusur tespit yeteneği, herhangi bir üretim tesisi için değerli bir varlık haline getiriyor.
Özetle, AOI Denetleyicisi, doğru ve güvenilir AOI denetim sonuçları sağlamak için tasarlanmış yüksek kaliteli bir üründür.ve Ethernet ve USB bağlantısı herhangi bir PCB denetim süreci için paha biçilmez bir araç yaparİster küçük bir işletme ister büyük bir şirket olun, AOI Tester tüm PCB denetim ihtiyaçlarınız için mükemmel bir çözümdür.
| Cihaz modeli | K2005DW | |
| Bulma kapasitesi | Bulma öğeleri | CHIP bileşen gövdesi, CHIP bileşen lehim eklemleri, karakterler, DIP lehim eklemleri |
| En küçük bileşen | CHIP: 0201 Pitch:0.3mm | |
| Bulma yöntemi | Algoritma parametresi hata ayıklama, makine öğrenimi | |
| Optik sistem | Kamera. | 5MP yüksek hızlı renkli endüstriyel kamera |
| Telemerkezli lens | 0.22X/0.17X | |
| Karar | 15um/20um/25um | |
| FOV | 36x30mm/48x40mm/61x51mm | |
| Bulma hızı | 3FOV/s | |
| Yazılım sistemi | İşletim sistemi | Windows 10 |
| Mekanik özellikler | PCB kalınlığı | 0.3~10mm ((warpage≤5mm) |
| Bileşen Yüksekliği | 180mm üst, 30mm alt (özel yükseklik özelleştirilebilir) | |
| Sürüş ekipmanları | Servo motor + top vida + doğrusal kaydırma | |
| Hareket hızı | Maks.600mm/s | |
| Konumlama doğruluğu | Kalibrasyondan sonra ≤8um (() | |
| PCB taşıma rayı | PCB ray taşıma yüksekliği: 900±20mm (yerden PCB rehber ray taşıma yüzeyine) | |
| PCB'nin maksimum boyutu: 510mmx460mm | ||
| PCB arasındaki minimum mesafe: ≤90mm | ||
| Parametreler | Güç kaynağı | AC220V/50Hz/2000W |
| Toplam boyut | W1140mmxD1400mmxH1600mm (ayak 100±20mm hariç) | |
| Ağırlık | ≈700KG | |
| Hava basıncı | ≥0.5MPa | |
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
Software Intuitive User Interface Resolution 10μm Dimensions 1200mm X 1000mm X 1500mm Inspection Area Up To 610mm X 460mm Inspection Speed Up To 60cm²/s Operating System Windows Lighting System LED Inspection Modes 2D And 3D Camera Type High-resolution CCD Connectivity Ethernet, USB
AOI tester, kullanıcıya bilgisayarına veya ağına bağlanmasını kolaylaştıran Ethernet ve USB bağlantısını kullanır.Kullanıcının PCB'lerini ayrıntılı bir şekilde incelemesine izin verirÜrünün inceleme hızı 60cm2 / s'ye kadar olup, kullanımı hızlı ve verimli hale getiriyor. Ürün, yüksek kaliteli PCB'yi sağlayan lehim eklemini, bileşeni ve PCB kusurlarını tespit edebilir..Ürünün aydınlatma sistemi LED'dir, bu da denetimin net ve doğru olmasını sağlar.
AOI testi, çeşitli ürün uygulama durumları ve senaryoları için uygundur. PCB üreten ve ürünlerinin yüksek kalitede olmasını sağlamak isteyen şirketler için idealdir.Ürün aynı zamanda müşterilerinin PCB'lerini denetleme ihtiyacı olan elektronik tamirhaneler için de uygundur.Ürün, geliştirme sürecinde PCB'leri denetleme ihtiyacı duyan araştırma ve geliştirme departmanları için de yararlıdır.
Sonuç olarak, Mento AOI test cihazı, çeşitli ürün uygulama durumları ve senaryoları için uygun yüksek kaliteli bir üründür.PCB üreten şirketler ve elektronik tamir dükkanları için idealdir.Ürün, geliştirme sürecinde PCB'leri denetleme ihtiyacı duyan araştırma ve geliştirme departmanları için de yararlıdır.
AOI Tester'ın ürün teknik desteği ve hizmetleri şunları içerir:
Lütfen AOI Tester ürün teknik desteğimiz ve hizmetlerimiz hakkında daha fazla bilgi için bizimle iletişime geçin.
