Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Product Details
Menşe yeri: Çin Dongguan
Marka adı: Mento
Sertifika: ISO9001/ISO14001

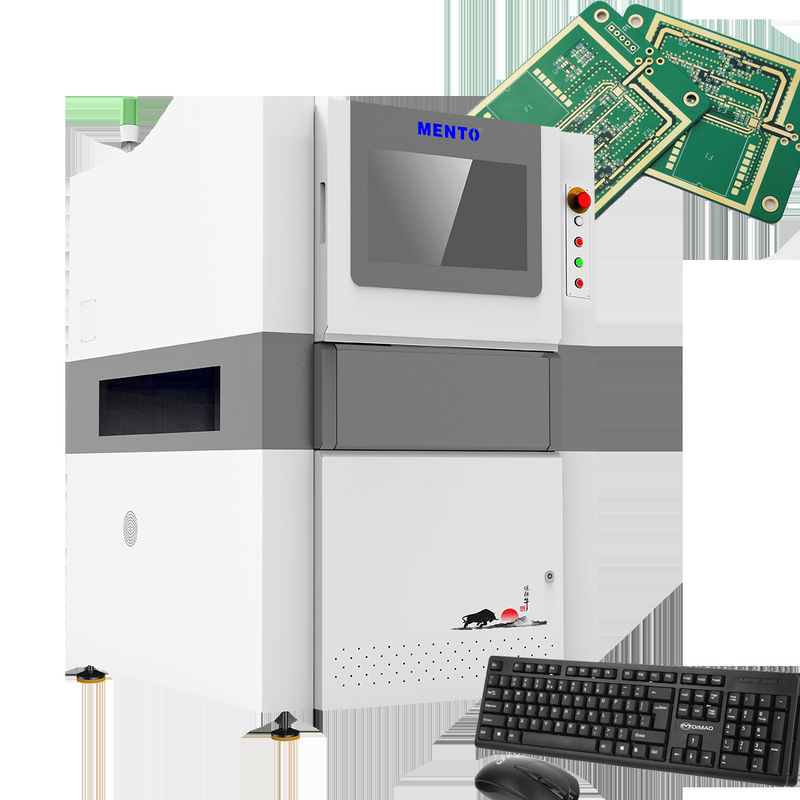

Model numarası: K3212
Payment & Shipping Terms
Min sipariş miktarı: 1
Fiyat: Negotiable
Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)
Teslim süresi: 3 hafta
Ödeme koşulları: çevrimiçi, L/C, T/T
Yetenek temini: 1000/ay
Denetim Modları: |
2D ve 3D |
İşletim Sistemi: |
pencereler |
Işıklandırma Sistemi: |
LED |
Kamera tipi: |
Yüksek çözünürlüklü CCD |
Güç kaynağı: |
AC 100-240V, 50/60HZ |
Ürün Türü: |
Otomatik Optik Muayene Sistemi |
Muayene Alanı: |
610mm X 460mm'ye kadar |
Yazılım: |
İçgörülü kullanıcı arayüzü |
Denetim Modları: |
2D ve 3D |
İşletim Sistemi: |
pencereler |
Işıklandırma Sistemi: |
LED |
Kamera tipi: |
Yüksek çözünürlüklü CCD |
Güç kaynağı: |
AC 100-240V, 50/60HZ |
Ürün Türü: |
Otomatik Optik Muayene Sistemi |
Muayene Alanı: |
610mm X 460mm'ye kadar |
Yazılım: |
İçgörülü kullanıcı arayüzü |
AOI Testçimiz, hassas denetim için parlak ve tutarlı bir aydınlatma sağlamak için LED teknolojisini kullanan güçlü bir aydınlatma sistemine sahiptir.Bu aydınlatma sistemi, en küçük kusurların bile tespit edilmesini sağlar, her seferinde doğru ve güvenilir sonuçlar sağlar.
AOI Tester'imiz ayrıca operatörlerin kullanmasını kolaylaştıran sezgisel bir kullanıcı arayüzüne sahiptir.Yazılımımız kullanıcıların denetimleri hızlı ve kolay bir şekilde ayarlamalarını ve yürütmelerini sağlar..
AOI Denetleyicisi, PCB'lerin ve bileşenlerinin kapsamlı bir analizini sağlayan 2D ve 3D iki denetim moduyla donatılmıştır.Tüm kusurların tespit edilmesini ve ele alınmasını sağlamak.
AOI Tester'imiz Ethernet ve USB bağlantı seçenekleriyle birlikte gelir, bu da verileri ve sonuçları diğer cihazlara aktarmayı kolaylaştırır.Bu özellik diğer sistemlerle sorunsuz bir entegrasyon sağlıyor ve denetim sürecinin genel verimliliğini artırıyor..
AOI Testçimiz tarafından kullanılan yüksek çözünürlüklü CCD kamera tipi üstün görüntü kalitesi sağlar ve en küçük ayrıntıların bile yakalanıp analiz edilmesini sağlar.Bu özellik daha doğru ve güvenilir bir denetim süreci sağlar, tüm kusurların tespit edilmesini ve ele alınmasını sağlar.
Bizim AOI Tester, PCB denetim sürecini geliştirmek isteyen şirketler için ideal bir çözümdür.ve yüksek çözünürlüklü CCD kamerası, cihazımız, AOI denetim sürecini kolaylaştırmak ve PCB'lerinin kalitesini sağlamak isteyen herhangi bir şirket için mükemmel bir araçtır.
| Cihaz modeli | K3212 | |
| Bulma kapasitesi | Bulma öğeleri | Kayıp baskı, fazla lehim, yetersiz lehim, lehim köprüsü, lehimli pasta kuyruğu, şekil anomali, ofset |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 12MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | Çift DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Algılama performansı | Yükseklik doğruluğu (kalibrasyon modülü) | 1μm (standart kalibrasyon bloğu kullanılarak) |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 500μm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1350xD1000xH1600mm (alarm lambası hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Yazılım Desteklenen Giriş Biçimleri | Gerber biçimini destekle (274X), ODB++ | |
| İstatistik yönetim araçları |
Histogram, X-bar & R - Grafik, X-bar & S - C hart, C p & C pk, %Gage R & R,SPI Gündelik/Haftalık/Aylık Raporlar, Gerçek Zamanlı SPC& Çoklu Ekran |
|
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
Bu AOI testi, PCB'leri kolayca inceleyebilen yüksek kaliteli bir AOI denetim cihazıdır.Her seferinde doğru ve güvenilir sonuçlardan emin olabilirsiniz.
| Denetim hızı: | 60cm2/s'ye kadar |
| Ürün Türü: | Otomatik Optik Denetim Sistemi |
| Yazılım: | İçgörülü Kullanıcı Arayüzü |
| Kusur tespiti: | Lehimlenme Eklemleri, Bileşenleri ve PCB Kusurları |
| Karar: | 10 μm |
| Denetim Modları: | 2D ve 3D |
| Güç kaynağı: | AC 100-240V, 50/60Hz |
| Kamera Tipi: | Yüksek çözünürlüklü CCD |
| Bağlantı: | Ethernet, USB |
| Denetim alanı: | 610 mm x 460 mm'ye kadar |
AOI Test Makinesi, PCB'lerin denetimine yardımcı olan yüksek teknoloji bir üründür.Bu makine, piyasaya sürülmeden önce PCB'lerin kalitesini sağlamak için hızlı ve verimli bir yol sağlar.Bu, üretici için zaman ve kaynak tasarrufu sağlar ve aynı zamanda müşteri memnuniyetini de sağlar.
AOI Test Makinesi, elektronik üretim, telekomünikasyon ve otomotiv endüstrileri gibi çeşitli senaryolarda kullanılabilir.AOI Test Makinesi LED aydınlatma kullanır, çevre dostu ve enerji tasarruflu. Windows işletim sistemini kullanarak çalışır ve Ethernet veya USB üzerinden bağlanabilir.
Genel olarak, Mento'dan AOI Test Makinesi, AOI denetim PCB için güvenilir ve verimli bir üründür.Bu ürün, PCB'lerinin kalitesini sağlamak isteyen elektronik üreticiler için gerekli bir araçtır.Kullanımı kolay özellikleri ve yüksek teknoloji yetenekleriyle, AOI Test Makinesi, piyasada önde kalmak isteyen herhangi bir üretici için zorunludur.
AOI Tester'ın ürün teknik desteği ve hizmetleri şunları içerir:
- Kurulum ve kurulumda yardım
- Sorun giderme ve sorun çözme
- Ürün eğitimi ve eğitimi
- Onarım ve bakım hizmetleri
- Yazılım güncellemeleri ve yükseltmeleri
- Kullanıcı kılavuzlarına ve belgelere erişim
