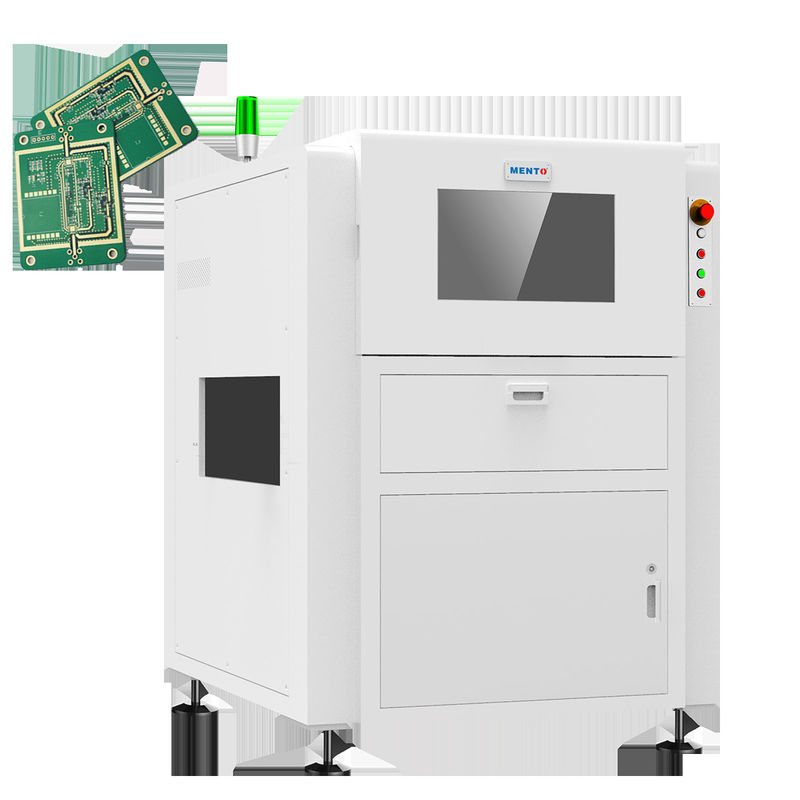

AOI SMT Yarım iletkenler için 3B Denetim Ekipmanı Sistemi

Ürün Ayrıntıları

Menşe yeri: Dongguan

Marka adı: MENTO

Sertifika: FCC.ROHS,CCC

Model numarası: K2005DW

Ödeme ve Nakliye Şartları

Min sipariş miktarı: 1

Ambalaj bilgileri: G1300xD1600xY1650mm

Teslim süresi: 20 iş günü

Yetenek temini: 1000 adet/M

En İyi Fiyatı Alın
Ürün Ayrıntıları
Vurgulamak:

AOI SMT 3D denetim ekipmanları

,

Yarım iletkenli 3D denetim ekipmanları

,

3 boyutlu yarı iletken denetim sistemi

Kalınlığı:
0,5 mm-6 mm
Uygulanabilir PCB boyutu:
50*50 - 250*330mm
Bağlantı:
Endüstri standardı iletişim protokolleriyle uyumludur
Algılama Hızı:
0,6 Görüş/sn
Ürün:
SMT AOI PCB makinesi, AOI Sistemleri
Muayene Alanı:
510 mm x 460 mm'ye kadar
Güç kaynağı:
AC 220V, 50/60Hz
Garanti:
1 yıl
stok:
büyük
Genişlik ayarı:
Kılavuz
Özellikleri:
Ultra Yüksek Hassasiyetli 3D AOI
makine boyutu:
G1080 X D1390 X Y1840(mm)
Hız:
0,23 saniye/FOV
Pazarlama Türü:
Yeni Ürün
Kalite:
Tepe
Kalınlığı:
0,5 mm-6 mm
Uygulanabilir PCB boyutu:
50*50 - 250*330mm
Bağlantı:
Endüstri standardı iletişim protokolleriyle uyumludur
Algılama Hızı:
0,6 Görüş/sn
Ürün:
SMT AOI PCB makinesi, AOI Sistemleri
Muayene Alanı:
510 mm x 460 mm'ye kadar
Güç kaynağı:
AC 220V, 50/60Hz
Garanti:
1 yıl
stok:
büyük
Genişlik ayarı:
Kılavuz
Özellikleri:
Ultra Yüksek Hassasiyetli 3D AOI
makine boyutu:
G1080 X D1390 X Y1840(mm)
Hız:
0,23 saniye/FOV
Pazarlama Türü:
Yeni Ürün
Kalite:
Tepe
Ürün Tanımı

Aşağı aydınlatılmış AOI

1Yüksek algılama, düşük yanlış yargılama

2- Eşsiz zincir yolu.

3Zengin algoritmalar DIP kusurlarını etkili bir şekilde hedefleyebilir.

4İki kişilik yeniden yargılama tamir istasyonları denetim oranına göre uygulanabilir.

Uygulama alanı: lehimli eklem ve monte edilmiş cihaz denetimi



Cihaz modeli K2005DW
Bulma kapasitesi Bulma öğeleri CHIP bileşen gövdesi, CHIP bileşen lehim eklemleri, karakterler, DIP lehim eklemleri
En küçük bileşen CHIP: 0201 Pitch:0.3mm
Bulma yöntemi Algoritma parametresi hata ayıklama, makine öğrenimi
Optik sistem Kamera. 5MP yüksek hızlı renkli endüstriyel kamera
Telemerkezli lens 0.22X/0.17X
Karar 15um/20um/25um
FOV 36x30mm/48x40mm/61x51mm
Bulma hızı 3FOV/s
Yazılım sistemi İşletim sistemi Windows 10
Mekanik özellikler PCB kalınlığı 0.3~10mm ((warpage≤5mm)
Bileşen Yüksekliği 180mm üst, 30mm alt (özel yükseklik özelleştirilebilir)
Sürüş ekipmanları Servo motor + top vida + doğrusal kaydırma
Hareket hızı Maks.600mm/s
Konumlama doğruluğu Kalibrasyondan sonra ≤8um (()
PCB taşıma rayı PCB ray taşıma yüksekliği: 900±20mm (yerden PCB rehber ray taşıma yüzeyine)
PCB'nin maksimum boyutu: 510mmx460mm
PCB arasındaki minimum mesafe: ≤90mm
Parametreler Güç kaynağı AC220V/50Hz/2000W
Toplam boyut W1140mmxD1400mmxH1600mm (ayak 100±20mm hariç)
Ağırlık ≈700KG
Hava basıncı ≥0.5MPa
Çevre gereksinimleri Sıcaklık: 5 ~ 40 °C, nispi nem 25% ~ 80% (dondurma yok)
Ayarların yukarı ve aşağı akışta iletişim kurması Standart SMEMA arayüzü
