Product Details
Menşe yeri: Çin Dongguan
Marka adı: Mento
Sertifika: ISO9001/ISO14001
Model numarası: K3412
Payment & Shipping Terms
Min sipariş miktarı: 1
Fiyat: Negotiable
Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)
Teslim süresi: 3 hafta
Ödeme koşulları: çevrimiçi, L/C, T/T
Yetenek temini: 1000/ay
Karar: |
10 μm |
Muayene türleri: |
Lehim Bağlantısı, Bileşen, Kusur |
Kamera tipi: |
3D Dijital Kamera |
Muayene Alanı: |
510 X 510 mm'ye kadar |
Muayene Yöntemi: |
3D İnceleme |
Yazılım: |
İçgörülü kullanıcı arayüzü |
Hizalama yöntemi: |
Otomatik hizalama |
İşletim Sistemi: |
Windows 10 |
Karar: |
10 μm |
Muayene türleri: |
Lehim Bağlantısı, Bileşen, Kusur |
Kamera tipi: |
3D Dijital Kamera |
Muayene Alanı: |
510 X 510 mm'ye kadar |
Muayene Yöntemi: |
3D İnceleme |
Yazılım: |
İçgörülü kullanıcı arayüzü |
Hizalama yöntemi: |
Otomatik hizalama |
İşletim Sistemi: |
Windows 10 |
Çevrimiçi AOI özellikleri
1. Yüksek maliyetli performans
2Standart 5 milyon küresel maruziyetli endüstriyel renk kamerası.
3Çin'de büyük çaplı tele merkezli lensler kullanan ilk şirket (ürünleri hedefleyebilir)
4Bağımsız olarak geliştirilen optik sistem (ışık kaynağı tutarlılığı)
5Yüksek istikrarlı entegre döküm platformu
Uygulama alanı: lehimli eklem ve monte edilmiş cihaz denetimi

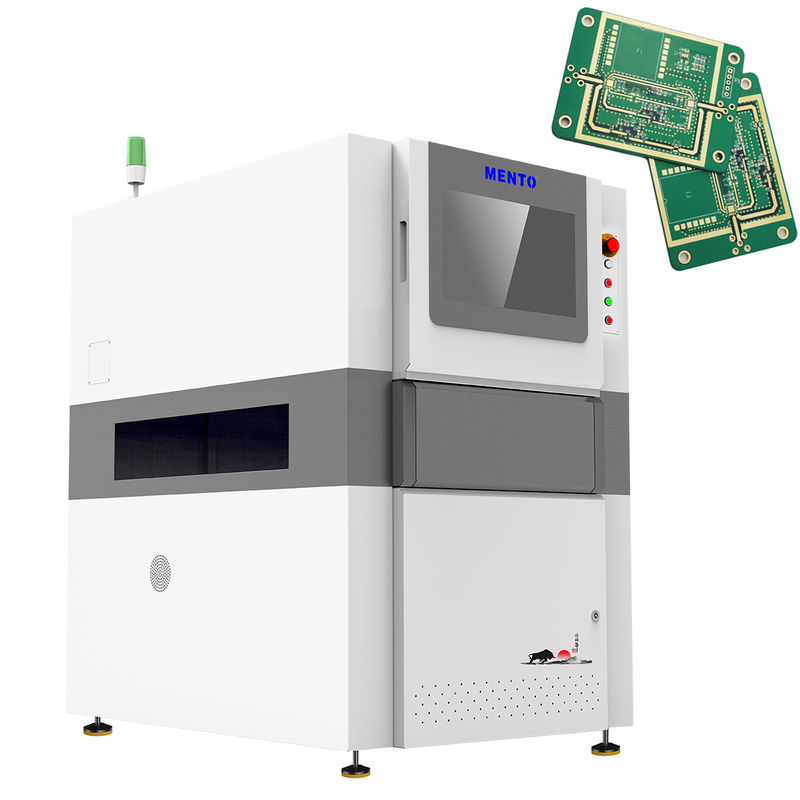

3 boyutlu AOI Denetim Makinesi, PCB'lerin kusurlarını ve düzensizliklerini iyice incelemek için gelişmiş 3 boyutlu denetim teknolojisini kullanan güçlü ve sağlam bir PCB AOI ekipmanıdır.10 μm çözünürlükte, 3 boyutlu dijital kameramız en küçük ayrıntıları bile yakalayabilir ve son derece doğru ve güvenilir denetim sonuçları sağlayabilir.
3 boyutlu AOI Denetim Makinemiz, denetlenen PCB'nin net ve ayrıntılı bir görüntüsünü oluşturan tekdüze aydınlatma sağlayan RGB LED aydınlatma özelliğine sahiptir.Makinemizin kullandığı 3 boyutlu denetim yöntemi PCB'nin her yönünün iyice incelenmesini sağlarGeleneksel 2D denetim yöntemleriyle gözden kaçabilecek karmaşık ve ulaşılması zor alanlar da dahil olmak üzere.
3 boyutlu AOI denetim makinesi, 800 kg ağırlığında, dayanıklı ve güvenilir bir ekipmandır.Endüstriyel kullanımın zorluklarına dayanacak ve her seferinde tutarlı ve doğru sonuçlar verecek şekilde tasarlanmıştır.Ek olarak, makinemiz gelişmiş algoritmalar ve yazılımlarla donatılmıştır. Bu da kusurları yüksek doğruluk ve hızla tespit etmeyi ve işaretlemeyi sağlar.Üretim hattınızın sorunsuz ve verimli çalışmasını sağlamak.
Sonuç olarak, yüksek kaliteli ve güvenilir bir PCB denetim sistemi arıyorsanız, 3D AOI Denetim Makinemiz mükemmel bir seçimdir.RGB LED aydınlatmaBu makine, PCB'lerinizin kalitesini ve güvenilirliğini sağlamakta size yardımcı olmak için olağanüstü performans ve doğruluk sağlamak için tasarlanmıştır.
| Cihaz modeli | K3412 | |
| Bulma kapasitesi | Bulma öğeleri | Birkaç parça, yanlış parçalar, ters, kaydırma, yanlış lehimleme, yanlış lehimleme, daha fazla teneke, daha az teneke, sürekli teneke, mezar taşı, ters, çarpık bacaklar, hasarlı, çoklu parçalar, çizikler,yabancı madde |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 12MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | 4 DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 20 mm/40 mm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1000xD1380xH1600mm (alarm ışığı hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
Bu 3 boyutlu AOI makinesinin otomatik hizalama, 3 boyutlu dijital kamera ve 80 cm2/s'ye kadar yüksek inceleme hızı ile,510 x 510 mm'ye kadar bir denetim alanını kapsayabilirEk olarak, 800 kg ağırlığındadır.
| Parametreler | Değer |
|---|---|
| Ürün | 3D AOI Makinesi |
| Boyut | W1000mmxD1380mmxH1600mm |
| Karar | 10 μm |
| Denetim yöntemi | 3 boyutlu denetim |
| Işıklandırma | RGB LED |
| Denetim Türleri | Lehimli eklem, bileşen, kusur |
| Yazılım | İçgörülü Kullanıcı Arayüzü |
| Düzleştirme Yöntemi | Otomatik Hizalama |
| Ağırlık | 800 Kg |
| İşletim Sistemi | Windows 10 |
| Güç kaynağı | AC 220V, 50/60Hz |
Mento-01, PCB'lerdeki çeşitli kusurların tespit edilmesinde ve analiz edilmesinde yüksek doğruluk ve güvenilirliği sağlayan gelişmiş 3B denetim teknolojisi ile donatılmıştır.Makinenin inceleme hızı 80 cm2/s'ye kadar ulaşabilir, büyük hacimli üretim ortamları için idealdir. Denetim alanı 510 x 510 mm'ye kadar kapsayabilir ve geniş bir denetim olanakları sunar.
Kompakt tasarımı ile Mento-01, herhangi bir üretim hattına kolayca entegre edilebilir.küçük ve orta ölçekli üretim tesisleri için uygun hale getirirMento-01, yüksek kalite ve çevresel yönetim standartlarını sağlayan ISO9001 / ISO14001 sertifikalıdır.
Mento-01, yüksek hızlı, yüksek hassasiyetli ve güvenilir denetim makineleri gerektiren PCB üreticileri için ideal bir çözümdür.
Mento-01 pazarlık edilebilir bir fiyata, en az 1 adet sipariş miktarıyla mevcuttur.Makinenin ayda 1000'lik bir tedarik kapasitesi var., büyük hacimli üretim ortamları için güvenilir ve verimli bir çözüm haline getirir.
Sonuç olarak, Mento-01, Çin Dongguan'daki önde gelen Aoi ekipman üreticilerinden biri tarafından üretilen en iyi 3 boyutlu AOI denetim makinesi.Makinenin gelişmiş inceleme teknolojisi, yüksek hızlı denetim ve geniş denetim alanı, çeşitli denetim türleri için ideal bir çözüm oluşturur.Mento-01, dünya çapında PCB üreticileri için güvenilir ve verimli bir çözümdür..
3D AOI Makinesi ürünün teknik desteği ve hizmetleri şunları içerir:
- İlk kurulum ve kurulum yardımı
- Makine işleme ve bakım eğitimi
- Herhangi bir teknik sorunun giderilmesi
- Düzenli yazılım güncellemeleri ve yükseltmeleri
- Kesin performans sağlamak için kalibrasyon ve test hizmetleri
- Gerektiğinde yedek parçalar ve onarımlar
- Referans için teknik dokümanasyon ve kılavuzlar
Ürün ambalajı:
3 boyutlu AOI makinesi, nakliye sırasında korunmasını sağlamak için ahşap bir kutuya güvenli bir şekilde paklenecek. Kutu, ürün adı, boyutları, ağırlığı ve kullanım talimatları ile etiketlenmiş olacak.Kutunun içinde, makine, nakliye sırasında herhangi bir hasarı önlemek için köpük yastığıyla sağlam bir şekilde sabitlenecektir.
Nakliye:
3D AOI Makinesi, zamanında teslimatı sağlamak için güvenilir ve hızlandırılmış bir kargo hizmeti ile gönderilecektir.Nakliye maliyeti satın alma fiyatına dahil edilecek ve müşteriye sevkiyat durumunu izlemek için bir izleme numarası sağlanacaktır.Teslim süresi, müşterinin seçtiği varış noktasına ve ulaşım yöntemine bağlı olacaktır.
S: 3 boyutlu AOI makinesinin marka adı nedir?
A: Marka adı Mento.
S: 3 boyutlu AOI makinesi için model numarası nedir?
A: Model numarası Mento-01.
S: 3 boyutlu AOI makinesi nerede üretiliyor?
A: 3 boyutlu AOI makinesi Çin Dongguan'da üretiliyor.
S: 3 boyutlu AOI makinesinin hangi sertifikaları var?
A: 3 boyutlu AOI makinesi ISO9001 / ISO14001 ile sertifikalandırılmıştır.
S: 3 boyutlu AOI makinesi için minimum sipariş miktarı nedir?
A: En az sipariş miktarı 1'dir.
S: 3 boyutlu AOI makinesinin fiyatı nedir?
A: Fiyat müzakere edilebilir.
S: 3 boyutlu AOI makinesi için teslimat süresi nedir?
A: Teslimat süresi 3 haftadır.
S: 3 boyutlu AOI makinesi için ödeme şartları nelerdir?
A: Ödeme şartları hazır.
S: 3 boyutlu AOI makinesi için tedarik yeteneği nedir?
A: Tedarik kapasitesi 1000/ay.
