1. Yüksek maliyetli performans
2Standart 5 milyon küresel maruziyetli endüstriyel renk kamerası.
3Çin'de büyük çaplı tele merkezli lensler kullanan ilk şirket (ürünleri hedefleyebilir)
Ürün Tanımı:

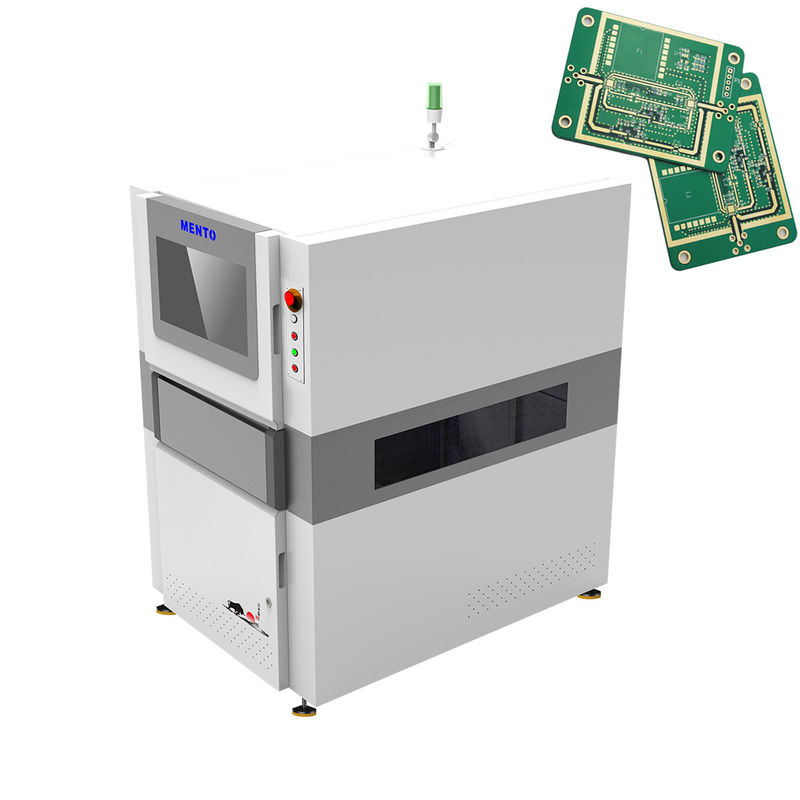

3D AOI Denetim Makinesi, PCB'lerinin güvenilir ve yüksek kaliteli denetimi gerektiren üreticiler için kapsamlı bir çözümdür. Otomatik hizalama teknolojisi doğru denetimi sağlar,Makine, 80 cm2/s'ye kadar etkileyici bir denetim hızı ile hız için tasarlanmıştır.Bu, üreticilerin çok sayıda PCB'yi hızlı ve verimli bir şekilde işleyebileceği anlamına gelir..
| Cihaz modeli |
K3412 |
| Bulma kapasitesi |
Bulma öğeleri |
|
| Tarama yöntemi |
Dur & Git |
| Optik sistem |
Kamera. |
12MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı |
4 DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı |
| Karar |
10μm ve 15um (ihtimal) |
| Hacimsel tekrarlanabilirlik |
<1% (standart doğrulama bloğu, 3Sigma) |
| Plaka bükme tazminatının maksimum değeri |
±3mm |
| Algılama Yeteneği GRR |
<10% at6o ((+50% tolerans, 5μm çözünürlük) |
| Maksimum algılama yüksekliği |
20 mm/40 mm |
| Gölge Sorununun Çözümü |
Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi |
| Plaka bükme gerçek zamanlı telafi yöntemi |
Plaka bükülme telafi (Z-Tracking + Pad Referencing) |
| Test ekranı |
Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) |
| Sürüş ekipmanları |
Servomotor + vida rehberi |
| Hareket hızı |
800mm/s |
| En az ölçülebilir ürün boyutu |
50mmx50mm |
| Ürünün en yüksek ölçülebilir boyutu |
400mmx500mm |
| PCB kalınlığı |
0.5~6mm |
| Ray genişliği ayarlama |
Otomatik genişlik ayarlama, manuel genişlik ayarlama |
| Devre kartı taşıma/ sabitleme |
Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme |
| Taşıma yönü |
Soldan sağa, sağdan sola. |
| Yörünge yüksekliği |
900±20 mm |
| Bilgisayar Yapılandırması |
Ana bilgisayar |
CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor |
22"LED |
| İşletim sistemi |
Ubuntu |
| Parametreler |
Toplam boyut |
W1000xD1380xH1600mm (alarm ışığı hariç) |
| Ağırlık |
1100KG |
| Güç kaynağı |
AC220V/50~60Hz/2000W |
| Hava basıncı |
0.5Mpa |
| Çevre gereksinimleri |
Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) |
| Ayarların yukarı ve aşağı akışta iletişim kurması |
Standart SMEMA arayüzü |
Özellikleri:
- Ürün Adı: 3D AOI Makinesi
- Denetim yöntemi: 3 boyutlu denetim
- Güç kaynağı: AC 220V, 50/60Hz
- Düzleştirme yöntemi: Otomatik Düzleştirme
- Kamera Tipi: 3 boyutlu dijital kamera
- Açıklama: 10 μm
Bu 3 boyutlu AOI makinesi, önde gelen Aoi ekipman üreticileri tarafından üretilen en son teknoloji ürünüdür.Yüksek çözünürlüklü bir 3D dijital kamera ve doğru denetim sonuçlarını sağlayan otomatik hizalama özelliği ile donatılmıştır.
Teknik parametreler:
| Denetim hızı: |
80 cm2/s'ye kadar |
| Denetim yöntemi: |
3 boyutlu denetim |
| Yazılım: |
İçgörülü Kullanıcı Arayüzü |
| Güç kaynağı: |
AC 220V, 50/60Hz |
| Denetim türleri: |
Lehimli eklem, bileşen, kusur |
| Kamera Tipi: |
3 boyutlu dijital kamera |
| Düzleştirme yöntemi: |
Otomatik Hizalama |
| Boyut: |
L 1300 X W 1300 X H 1500 mm |
| Ağırlık: |
800 Kg |
| Karar: |
10 μm |
Uygulamalar:
Mento-01 3D AOI makinesi, kalite ve performansını garanti eden ISO9001/ISO14001 sertifikalıdır.Küçük ve büyük işletmeler için uygun fiyatlı bir seçenek.Bu ürün için teslimat süresi sadece 1 haftadır ve ödeme çevrimiçi olarak yapılabilir.
Mento-01'in temel özelliklerinden biri, hem deneyimli operatörler hem de yeni başlayanlar için kullanımı kolay hale getiren sezgisel kullanıcı arayüzüdür.Bu ürün 510 x 510 mm'ye kadar güçlü bir denetim alanı ile donatılmıştır.Büyük PCB'ler için mükemmel.
Mento-01 3D AOI makinesi, çok çeşitli uygulamalar ve senaryolar için idealdir.Ayrıca yüksek kaliteli PCB'lerin üretildiğini sağlamak için Aoi ekipman üreticileri tarafından da kullanılabilir..
Mento-01, lehimli eklem, bileşen ve kusur da dahil olmak üzere güçlü denetim türleri ile çok yönlü bir üründür ve çok çeşitli denetim görevlerini üstlenebilir.üretim süresini azaltmaya yardımcı olabilecek hızlı ve verimli bir ürün haline getirmek.
Genel olarak, Mento-01 3D AOI makinesi, PCB denetim ihtiyaçları için güvenilir ve verimli bir çözüm arayan şirketler için mükemmel bir seçimdir.Yüksek kaliteli performansı ve rekabetçi fiyatları, her büyüklükteki işletmelere fayda sağlayabilecek harika bir yatırım yaparAyda 1000'lik bir tedarik kapasitesiyle, bu ürün ihtiyaçlarınızı karşılamak için kolayca mevcuttur.
Destek ve Hizmetler:
3D AOI Makinesi ürünün teknik desteği ve hizmetleri şunları içerir:
- Kurulum ve kurulum yardımı
- Makine işletim ve bakım eğitimi
- Sorun giderme ve teknik sorunlar için telefon ve e-posta desteği
- Yazılım güncellemeleri ve teşhisler için uzaktan erişim desteği
- Yerel onarım ve bakım hizmetleri
- Seçmeli önleyici bakım planları
Ambalaj ve Nakliye:
Ürün ambalajı:
- 3 boyutlu AOI makinesi sağlam bir karton kutuya paketlenmiş olacak.
- Makine, nakliye sırasında herhangi bir hasarı önlemek için köpük yastığı ile yerinde tutulacaktır.
- Tüm gerekli kablolar ve aksesuarlar pakete dahil olacak.
- Paket, kolay kurulum ve kullanım için bir kullanım kılavuzu da içerecektir.
Nakliye:
- Paket saygın bir kurye hizmeti ile gönderilecektir.
- Ürünün zamanında ulaşmasını sağlamak için nakliye hızlı ve verimli olacaktır.
- Bir takip numarası verilecek, böylece müşteri sevkiyatının ilerlemesini izleyebilir.
- Nakliye ücretleri uygulanabilir ve müşteri tarafından seçilen varış noktasına ve nakliye yöntemine göre hesaplanacaktır.
Sıkça sorulan sorular:
Mento-01 3D AOI Makinesi hakkında sık sorulan sorular:
S: Mento-01 3D AOI Makinesi'nin kökeni nedir?
Cevap: Mento-01 3D AOI Makinesi Çin'de, özellikle Dongguan'da üretiliyor.
S: Mento-01 3D AOI Makinesinin sahip olduğu sertifikalar nelerdir?
A: Mento-01 3D AOI Makinesi ISO9001 / ISO14001 sertifikalarına sahiptir.
S: Mento-01 3D AOI Makinesi için minimum sipariş miktarı nedir?
A: Mento-01 3D AOI Makinesi için en az sipariş miktarı 1'dir.
S: Mento-01 3D AOI Makinesi'nin teslim süresi nedir?
A: Mento-01 3D AOI Makinesi'nin teslim süresi 3 haftadır.
S: Mento-01 3D AOI Makinesi'nin tedarik yeteneği nedir?
A: Mento-01 3D AOI Makinesi'nin tedarik kapasitesi 1000/ay.
S: Mento-01 3D AOI Makinesi için ödeme şartları nelerdir?
A: Mento-01 3D AOI Makinesi için ödeme şartları açık ve müzakere edilebilir.
