Product Details
Menşe yeri: Çin Dongguan
Marka adı: Mento
Sertifika: ISO9001/ISO14001
Model numarası: k3205
Payment & Shipping Terms
Min sipariş miktarı: 1
Fiyat: Negotiable
Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)
Teslim süresi: 3 hafta
Ödeme koşulları: çevrimiçi, L/C, T/T
Yetenek temini: 1000/ay
Güç kaynağı: |
AC 220V, 50/60Hz |
Aydınlatma: |
RGB LED'i |
Muayene Alanı: |
510 X 510 mm'ye kadar |
İşletim Sistemi: |
Windows 10 |
Denetim Hızı: |
80 Cm²/s'ye kadar |
Yazılım: |
İçgörülü kullanıcı arayüzü |
PCB kalınlığı: |
0,5 - 5 mm |
Karar: |
10 μm |
Güç kaynağı: |
AC 220V, 50/60Hz |
Aydınlatma: |
RGB LED'i |
Muayene Alanı: |
510 X 510 mm'ye kadar |
İşletim Sistemi: |
Windows 10 |
Denetim Hızı: |
80 Cm²/s'ye kadar |
Yazılım: |
İçgörülü kullanıcı arayüzü |
PCB kalınlığı: |
0,5 - 5 mm |
Karar: |
10 μm |
Çevrimiçi AOI özellikleri
1. Yüksek maliyetli performans
2Standart 5 milyon küresel maruziyetli endüstriyel renk kamerası.
3Çin'de büyük çaplı tele merkezli lensler kullanan ilk şirket (ürünleri hedefleyebilir)
4Bağımsız olarak geliştirilen optik sistem (ışık kaynağı tutarlılığı)
5Yüksek istikrarlı entegre döküm platformu
Uygulama alanı: lehimli eklem ve monte edilmiş cihaz denetimi

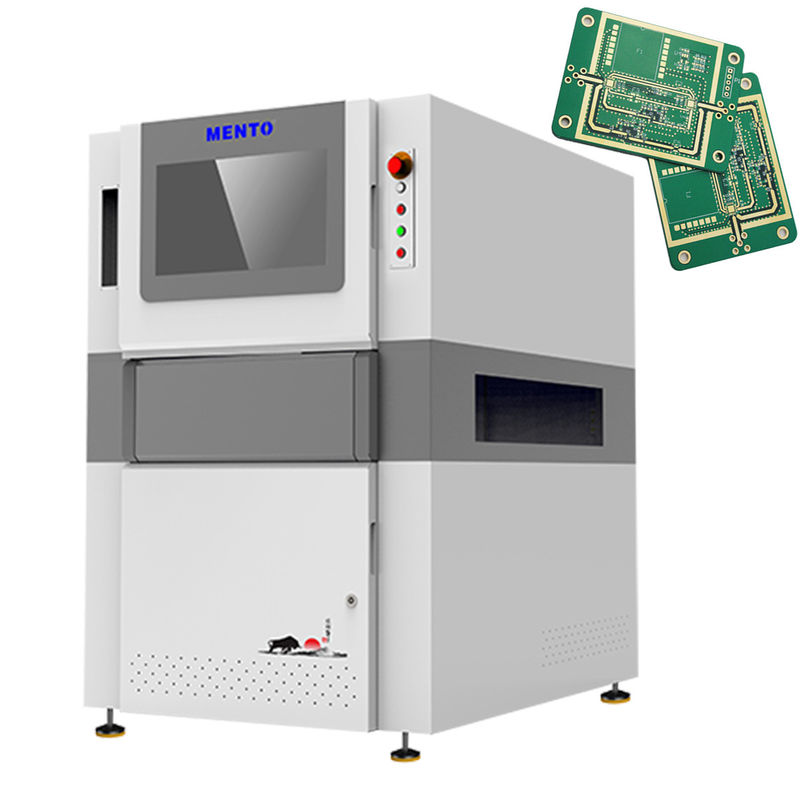

3 boyutlu AOI Denetim Makinesi, istikrarlı ve güvenilir çalışmayı sağlayan güçlü bir AC 220V, 50/60Hz güç kaynağı ile donatılmıştır.Bu makine, elektronik bileşenlerin yüksek çözünürlüklü görüntülerini yakalayan bir 3 boyutlu dijital kamera kullanır. Kamera, montajın 360 derecelik bir görüntüsünü sağlayan farklı açılardan görüntüler yakalama yeteneğine sahiptir. Bu özellik tüm bileşenlerin ve lehim eklemlerinin iyice denetlenmesini sağlar,hatalara yer bırakmamak..
3 boyutlu AOI Denetim Makinesi, elektronik montajları aydınlatmak için RGB LED aydınlatması kullanır.Tüm bileşenlerin ve lehimli eklemlerin açıkça görülebilmesini sağlamakRGB LED aydınlatması ayrıca renk sıcaklığını ve yoğunluğunu ayarlama yeteneği sağlar ve farklı türde montajlar için optimal aydınlatma sağlar.
| Cihaz modeli | K3205 | |
| Bulma kapasitesi | Bulma öğeleri | Kayıp baskı, fazla lehim, yetersiz lehim, lehim köprüsü, lehimli pasta kuyruğu, şekil anomali, ofset |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 5MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | Çift DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Algılama performansı | Yükseklik doğruluğu (kalibrasyon modülü) | 1μm (standart kalibrasyon bloğu kullanılarak) |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 500μm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1350xD1000xH1600mm (alarm lambası hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Yazılım Desteklenen Giriş Biçimleri | Gerber biçimini destekle (274X), ODB++ | |
| İstatistik yönetim araçları |
Histogram, X-bar & R - Grafik, X-bar & S - C hart, C p & C pk, %Gage R & R,SPI Gündelik/Haftalık/Aylık Raporlar, Gerçek Zamanlı SPC& Çoklu Ekran |
|
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
Bu 3 boyutlu AOI makinesi en yüksek düzeyde denetim doğruluğu için tasarlanmış en iyi PCB denetim sistemidir.Önde gelen Aoi ekipman üreticileri tarafından üretiliyor ve lehim ekleminin kesin denetimleri için 3 boyutlu bir dijital kamera ile donatılmıştır, bileşen ve kusur. Makine, 510 x 510 mm'ye kadar bir alanı 3 boyutlu denetim yöntemleri kullanarak inceleyebilir. İçgörülü kullanıcı arayüzü yazılımı, tüm seviyelerde operatörler için kullanımı kolaylaştırır.
| Karar | 10 μm |
| Denetim Alanı | 510 x 510 mm'ye kadar |
| Ağırlık | 800 Kg |
| Kamera Türü | 3 boyutlu dijital kamera |
| Yazılım | İçgörülü Kullanıcı Arayüzü |
| PCB kalınlığı | 0.5 - 5 mm |
| Işıklandırma | RGB LED |
| Denetim yöntemi | 3 boyutlu denetim |
| Denetim Hızı | 80 cm2/s'ye kadar |
| Boyut | W1000mmxD1380mmxH1600mm |
Bu ürünün temel özelliklerinden biri, lehim eklemleri, bileşenler ve diğer hatalar gibi çeşitli kusur türlerini kontrol edebilmesidir.Ürünlerinin piyasaya sürülmeden önce kalitesini güvence altına almaları gereken elektronik üreticileri için ideal bir çözümdür.. Mento-01, PCB'nin gönderilmeden önce herhangi bir kusurdan arınmasını sağlayarak, potansiyel sorunları tespit edebilir ve kullanıcıyı uyarabilir.
Mento-01, PCB imalat şirketleri, elektronik montaj fabrikaları ve elektronik ürün tasarımcıları gibi çeşitli durumlar ve senaryolar için uygundur.Aynı zamanda düzgün çalışması için PCB denetimi ve onarımı gerektiren elektronik cihazların onarımı için de yararlıdır.
Mento-01'in denetim alanı 510 x 510 mm'ye kadar kapsayabilir, bu da büyük boyutlu PCB'ler için uygundur.Bu üründe kullanılan otomatik hizalama yöntemi, denetimin doğru ve tutarlı olmasını sağlar.Ayda 1000'den fazla tedarik kapasitesiyle, bu ürün çeşitli müşterilerin ihtiyaçlarını karşılayabilir.
Mento-01, 0.5-5 mm arasında PCB kalınlığı ile uyumludur. Bu ürünün fiyatı müzakere edilebilir ve teslim süresi 1 haftadır. Ödeme şartları çevrimiçi olarak yapılabilir,Müşteri için işlem sürecini daha uygun hale getirmek.
Sonuç olarak, Mento-01, elektronik üreticilerin ürünlerinin kalitesini sağlamak için yardımcı olabilecek güvenilir, doğru ve verimli bir PCB denetim sistemidir.Çeşitli olaylar ve senaryolar için uygundur ve farklı müşterilerin ihtiyaçlarını karşılayabilir.
3D AOI Makinesi ürünün teknik desteği ve hizmetleri şunları içerir:
- Kurulum ve kurulum yardımı
- Operatörler ve bakım personeli için eğitim
- Telefon, e-posta veya uzaktan erişim yoluyla sürekli teknik destek
- Yerel onarım ve bakım hizmetleri
- Yazılım yükseltmeleri ve güncelleştirmeleri
- Yedek parçalar ve tüketim malzemeleri
- Kalibrasyon ve sertifikasyon hizmetleri
Ürün ambalajı:
3 boyutlu AOI makinesinin güvenli taşımacılığı sağlamak için ahşap bir kutuya güvenli bir şekilde paketlenmesi ve nakliye sırasında herhangi bir hasarı önlemek için koruyucu bir malzemeyle sarılması planlanıyor.
Nakliye:
Nakliye, lojistik ekibimiz tarafından düzenlenecek ve güvenilir bir kurye hizmeti aracılığıyla gönderilecektir. Nakliye maliyeti, kutuun hedefi ve ağırlığına göre hesaplanacaktır.Gönderi gönderildikten sonra bir takip numarası verilecektir..
S: 3 boyutlu AOI makinesinin marka adı nedir?
A: 3 boyutlu AOI makinesinin marka adı Mento.
S: 3 boyutlu AOI makinesinin model numarası nedir?
A: 3 boyutlu AOI makinesinin model numarası Mento-01.
S: 3 boyutlu AOI makinesi nerede üretiliyor?
A: 3 boyutlu AOI makinesi Çin Dongguan'da üretiliyor.
S: 3 boyutlu AOI makinesinin hangi sertifikaları var?
A: 3 boyutlu AOI makinesi ISO9001 / ISO14001 sertifikalarına sahiptir.
S: 3 boyutlu AOI makinesi için minimum sipariş miktarı nedir?
A: 3 boyutlu AOI makinesi için en az sipariş miktarı 1'dir.
S: 3 boyutlu AOI makinesinin fiyatı nedir?
A: 3 boyutlu AOI makinesinin fiyatı müzakere edilebilir.
S: 3 boyutlu AOI makinesi için teslimat süresi nedir?
A: 3 boyutlu AOI makinesi için teslimat süresi 3 haftadır.
S: 3 boyutlu AOI makinesi için ödeme şartları nelerdir?
A: 3 boyutlu AOI makinesi için ödeme şartları hazır.
S: 3 boyutlu AOI makinesinin besleme kapasitesi nedir?
A: 3 boyutlu AOI makinesinin tedarik kapasitesi 1000/ay.
