Product Details
Place of Origin: China dongguan
Marka adı: Mento
Sertifika: ISO9001/ISO14001
Model Number: K3412
Payment & Shipping Terms
Minimum Order Quantity: 1
Fiyat: Negotiable
Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)
Delivery Time: 3 week
Supply Ability: 1000/month
Denetim Hızı: |
80 Cm²/s'ye kadar |
Karar: |
10 μm |
İşletim Sistemi: |
ubuntu |
Ağırlık: |
1100 kilo |
Boyut: |
U 1000 XG 1380 XY 1600 Mm |
Muayene Alanı: |
510 X 510 mm'ye kadar |
Muayene türleri: |
Lehim Bağlantısı, Bileşen, Kusur |
Hizalama yöntemi: |
Otomatik hizalama |
Denetim Hızı: |
80 Cm²/s'ye kadar |
Karar: |
10 μm |
İşletim Sistemi: |
ubuntu |
Ağırlık: |
1100 kilo |
Boyut: |
U 1000 XG 1380 XY 1600 Mm |
Muayene Alanı: |
510 X 510 mm'ye kadar |
Muayene türleri: |
Lehim Bağlantısı, Bileşen, Kusur |
Hizalama yöntemi: |
Otomatik hizalama |
Uygulama alanı
Lehimlenme eklemleri ve yerleştirilmiş cihazların kontrolü
Özellikleri
1Yüksek hız, tek FOV işleme süresi yaklaşık 350 ms.
2.Anti müdahale, yüksek hassasiyet, geniş menzil
3.RGB ışık kaynağı, yargılama doğruluğunu artırmak için 2 boyutlu bilgileri sorunsuz bir şekilde entegre eder
4Üç boyutlu yükseklik görselleştirmesi, üç boyutlu RGB verilerini ve yükseklik ısı haritalarını görüntüleyebilir
Teknik parametreler
| Cihaz modeli | K3412 | |
| Bulma kapasitesi | Bulma öğeleri | Kayıp baskı, fazla lehim, yetersiz lehim, lehim köprüsü, lehimli pasta kuyruğu, şekil anomali, ofset |
| Tarama yöntemi | Stop&Go | |
| Optik sistem | Kamera. | 12MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | 4 DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Algılama performansı | Yükseklik doğruluğu (kalibrasyon modülü) | 1μm (standart kalibrasyon bloğu kullanılarak) |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 20 mm/40 mm | |
| Gölge Sorununun Çözümü | Gölgeleri ortadan kaldırmak için ızgara faz kaydırma teknolojisi ve dört yönlü 3 boyutlu ışık kaynağı aydınlatma sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1000xD1380xH1600mm (alarm lambası hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Yazılım Desteklenen Giriş Biçimleri | Gerber biçimini destekle (274X), ODB++ | |
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
Yenilikçi görüntü işleme sistemimiz, çalışmalarınızın doğruluğunu ve hassasiyetini artırabilecek bir dizi temel avantaj ve teknoloji sunuyor.Özelliklerimizden biri yüksek çözünürlüklü görüntüleme yeteneklerimiz.Farklı çözünürlüklerle yapılandırılabilir, en ince kusurları bile vurgulamak için - onları kolayca tespit etmek ve analiz etmek için.
Bu yüksek çözünürlüklü görüntüleri ultra yüksek kare hızı 5MP ve 12MP yüksek hızlı renkli endüstriyel kameralar kullanılarak elde ediyoruz.Bu kameralar, çarpımları en aza indirmek ve alan derinliğini en üst düzeye çıkarmak için tasarlanmış yüksek kaliteli büyük çaplı telemerkezli lenslerle birleştirilir., yüksek ve düşük bileşen görüntü açıklığı ile uyumlu yüksek kaliteli görüntüler.
Sistemimiz aynı zamanda en yüksek boyut ölçüm doğruluğunu sağlamak için gelişmiş kalibrasyon teknolojisini kullanıyor.lens bozulması düzeltmesi, ve kurulum hatası düzeltilmesi - detaylı ve doğru analizler için güvenilebilen son derece hassas bir ölçüm aracı oluşturur.
Ayrıca, çok açılı ışık kaynağımız, lehim eklemleri ve ipek ekran özellikleri gibi detayları etkili bir şekilde vurgulamak için tasarlanmıştır.Işık kaynağımızı sabit akım denetleyiciyle donatmışızdır. Bu da tutarlı parlaklık ve en iyi görüntü kalitesini sağlar..
Bu ürünün kullanım alanı, lehim eklemlerini ve monte edilmiş cihazları incelemeyi içerir.Ürünün genel kalitesinin ve işlevselliğinin tehlikeye atılmamasını sağlamak.
Bu ürün, lehimli eklemleri ve monte edilmiş cihazları denetlemek için son derece etkili olan bir dizi özelliğe sahiptir. Tek FOV işleme süresi yaklaşık 350ms'dir.Bu da onu çok yüksek hızlı işleme makinesi haline getiriyor.Ek olarak, çok çeşitli girişlerde yüksek düzeyde hassasiyet sağlayan müdahale karşıtı yeteneklerle tasarlanmıştır.
Bir diğer önemli özellik, yargılama doğruluğunu artıran RGB ışık kaynağından gelen 2 boyutlu bilgilerin sorunsuz bir şekilde entegre edilmesidir.RGB verilerini ve yükseklik ısı haritalarını gösteren değerli bir görselleştirme aracı sağlarBu özellikler birlikte denetim sürecini hızlı, doğru ve son derece verimli hale getirir.
Yazılımımız grafik programlama için hızlı ve minimalist bir yaklaşım sunar. Evrensel modüller kullanarak standart uygulamalar oluşturabilir ve projelerinizi hızlı bir şekilde prototipleyebilirsiniz.Prototiplerinizi kısa sürede doğrulayabilirsiniz., geliştirme sürecini çok daha verimli hale getirir.
Yazılımımızın en önemli avantajlarından biri, herhangi bir kodlama gerektirmeden görsel incelemeler yapma yeteneğidir.Farklı modülleri birleştirerek ve fare tıklayarak kolayca görsel denetim algoritması süreci oluşturabilirsinizBu, görsel denetim sürecini çok daha basit ve hızlı hale getirir ve uzun vadede çok fazla zaman tasarrufu sağlar.
Görsel incelemenin yanı sıra, yazılımımız hareket kontrolünü de kolaylaştırıyor.Hareket kontrolü için herhangi bir kod bilmek zorunda değilsiniz - bizim hareket kontrol süreci sadece etkileşimli yapılandırma gerektiren bir hareket kartı kontrol arayüzü sağlarBu arabirimle, herhangi bir sorun olmadan karmaşık hareket kontrol senaryolarını kolayca gerçekleştirebilirsiniz.

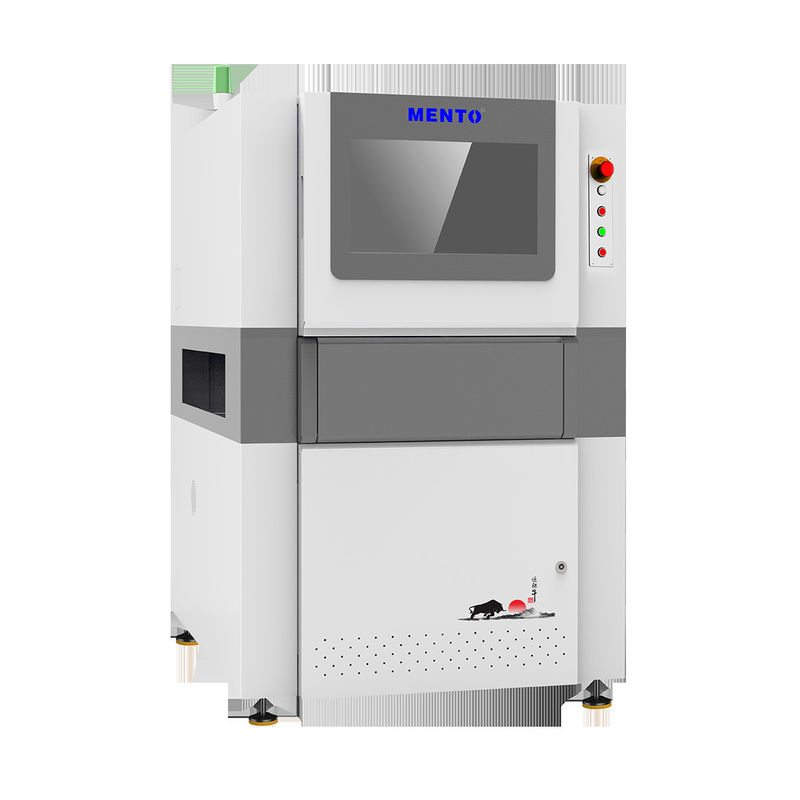

Mento'nun 3D AOI Makinesi, model numarası K3412, Çin Dongguan'da üretilen en iyi PCB denetim sistemidir.Kalite ve çevresel standartların yerine getirilmesini sağlamak.
Ürün özelleştirme hizmetlerimiz, özel ihtiyaçlarınızı karşılamak için esneklik sağlar. Asgari sipariş miktarı sadece 1'dir ve fiyat, gereksinimlerinize göre müzakere edilebilir.
Teslimat süresi yaklaşık 3 haftadır ve tedarik kapasitemiz ayda 1000 ünitedir. Makinenin boyutları L 1000 X W 1380 X H 1600 mm, ve ağırlığı 1100 Kg. AC 220V'de çalışır,50/60Hz güç kaynağı ve Ubuntu işletim sistemi üzerinde çalışır.
Aoi pcb denetim sisteminin RGB LED aydınlatması, basılı devre kartlarının net ve doğru görüntülenmesini sağlar.Ürün özelleştirme hizmetlerimizin ihtiyaçlarınızı nasıl karşılayabileceği hakkında daha fazla bilgi edinmek için bugün bizimle iletişime geçin.
3 boyutlu AOI Makinesi ürünü, en iyi performansı sağlamak ve duraklama süresini en aza indirmek için teknik destek ve hizmetlerle birlikte gelir. Uzman teknisyenlerimiz şunları sağlar:
Teknik desteğimiz ve hizmetlerimiz, 3 boyutlu AOI makinenizin sorunsuz ve verimli çalışmasını sağlamak için tasarlanmıştır, böylece üretim hedeflerinize odaklanabilirsiniz.
Ürün ambalajı:
3 boyutlu AOI makinesi, nakliye sırasında korunması için köpükle donatılmış sağlam bir karton kutuda gelecek. Paketin boyutları 50cm x 50cm x 50cm olacak ve ağırlığı yaklaşık 20kg olacak.
Nakliye:
Ürün tanınmış bir kurye hizmeti ile gönderilecektir ve teslimat sırasında imza gerektirir. Tahmini nakliye süresi 5-7 iş günü olacaktır.ama varış noktasına bağlı olarak değişebilirNakliye masrafları teslimat adresine göre hesaplanacak ve siparişin toplam maliyetine eklenecektir.
Sıkça Sorulan Sorular:
S: Bu ürünün marka adı nedir?
Cevap: Bu ürünün marka adı Mento.
S: Bu ürünün model numarası nedir?
Cevap: Bu ürünün model numarası K3412.
S: Bu ürün nerede üretiliyor?
Cevap: Bu ürün Çin'de Dongguan'da üretiliyor.
S: Bu ürünün hangi sertifikaları var?
Cevap: Bu ürünün ISO9001 ve ISO14001 sertifikaları var.
S: Bu ürün için en az sipariş miktarı nedir?
A: Bu ürün için en az sipariş miktarı 1'dir.
S: Fiyat müzakere edilebilir mi?
C: Evet, bu ürünün fiyatı müzakere edilebilir.
S: Bu ürün için teslimat süresi nedir?
Cevap: Bu ürünün teslim süresi 3 haftadır.
S: Bu ürünün tedarik yeteneği nedir?
A: Bu ürünün tedarik kapasitesi 1000/ay.
