Dongguan MENTO Intelligent Technology Co., Ltd. info@mento-mv.com 00-86-13410031559
Product Details
Menşe yeri: Çin Dongguan
Marka adı: Mento
Sertifika: ISO9001/ISO14001
Model numarası: k3205
Payment & Shipping Terms
Min sipariş miktarı: 1
Fiyat: Negotiable
Ambalaj bilgileri: 1200mm*1500mm*1800mm
Teslim süresi: 3 hafta
Ödeme koşulları: çevrimiçi, L/C, T/T
Yetenek temini: 1000/ay
Denetim Hızı: |
80 Cm²/s'ye kadar |
Kamera tipi: |
3D Dijital Kamera |
İşletim Sistemi: |
Windows 10 |
Muayene Alanı: |
510 X 510 mm'ye kadar |
Boyut: |
U 1300 XG 1300 XY 1500 Mm |
Ağırlık: |
1100 kilo |
Aydınlatma: |
RGB LED'i |
Yazılım: |
İçgörülü kullanıcı arayüzü |
Denetim Hızı: |
80 Cm²/s'ye kadar |
Kamera tipi: |
3D Dijital Kamera |
İşletim Sistemi: |
Windows 10 |
Muayene Alanı: |
510 X 510 mm'ye kadar |
Boyut: |
U 1300 XG 1300 XY 1500 Mm |
Ağırlık: |
1100 kilo |
Aydınlatma: |
RGB LED'i |
Yazılım: |
İçgörülü kullanıcı arayüzü |

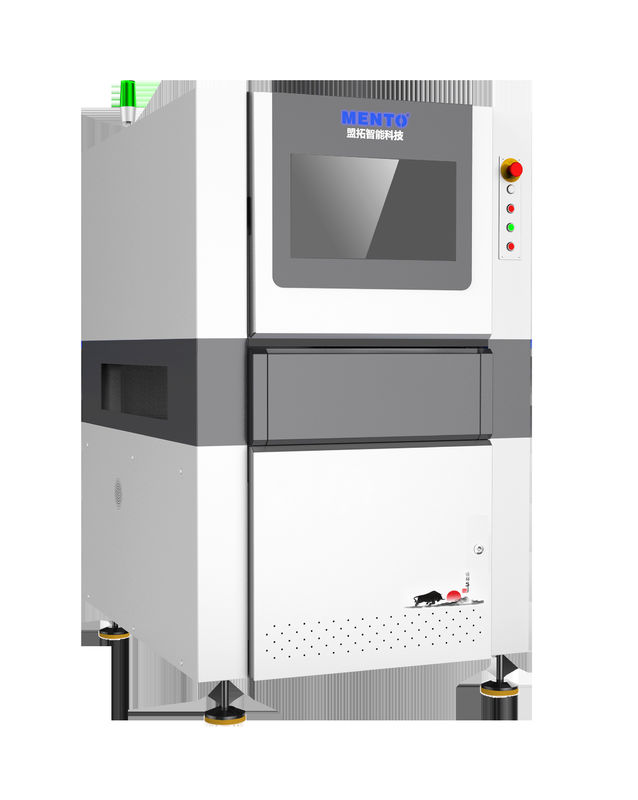

Makine, L 1300 X W 1300 X H 1500 mm boyutlarında kompakt bir tasarıma sahiptir ve küçük ve orta boyutlu üretim hatlarında kullanılmak için idealdir.Bu da PCB'leri hızlı bir şekilde ve yüksek doğrulukla tarayıp inceleyebileceği anlamına geliyor..
Bu 3 boyutlu AOI makinesinin temel özelliklerinden biri, RGB LED aydınlatma sistemidir.Sistem aynı zamanda enerji tasarruflu ve geleneksel aydınlatma sistemlerine kıyasla daha uzun ömürlüdür..
Makine, 0,5 ila 5 mm'lik bir kalınlığa sahip PCB'lerle çalışmak için tasarlanmıştır. Bu, PCB üretim uygulamalarının geniş bir yelpazesinde kullanılabilen çok yönlü bir ekipman parçası haline getirir..Ayrıca kurulmasını ve çalışmasını kolaylaştıran sezgisel bir kullanıcı arabirimine sahiptir.
Genel olarak, 3 boyutlu AOI makinesi PCB üretim sürecini kolaylaştırmaya yardımcı olabilecek güvenilir ve verimli bir ekipmandır.3 boyutlu görüntüleme teknolojisi ve RGB LED aydınlatma sistemi dahil, onu tutarlı ve yüksek kaliteli sonuçlar sağlayabilen en iyi PCB AOI ekipmanları haline getirir.
| Cihaz modeli | K3205 | |
| Bulma kapasitesi | Bulma öğeleri | Kayıp baskı, fazla lehim, yetersiz lehim, lehim köprüsü, lehimli pasta kuyruğu, şekil anomali, ofset |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 5MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | Çift DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Algılama performansı | Yükseklik doğruluğu (kalibrasyon modülü) | 1μm (standart kalibrasyon bloğu kullanılarak) |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 500μm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1350xD1000xH1600mm (alarm lambası hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Yazılım Desteklenen Giriş Biçimleri | Gerber biçimini destekle (274X), ODB++ | |
| İstatistik yönetim araçları |
Histogram, X-bar & R - Grafik, X-bar & S - C hart, C p & C pk, %Gage R & R,SPI Gündelik/Haftalık/Aylık Raporlar, Gerçek Zamanlı SPC& Çoklu Ekran |
|
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
| Ürün özelliği | Değer |
| Ürün Adı | 3 boyutlu AOI denetim makinesi |
| Düzleştirme Yöntemi | Otomatik Hizalama |
| Denetim Türleri | Lehimli eklem, bileşen, kusur |
| Karar | 10 μm |
| Ağırlık | 800 Kg |
| Yazılım | İçgörülü Kullanıcı Arayüzü |
| Kamera Türü | 3 boyutlu dijital kamera |
| Boyut | L 1350 X W 1000 X H 1600 mm |
| Denetim Alanı | 510 x 510 mm'ye kadar |
| Güç kaynağı | AC 220V, 50/60Hz |
| PCB kalınlığı | 0.5 - 5 mm |
Mento-01, 0.5 - 5 mm arasında değişen PCB kalınlıkları için yüksek hassasiyet ve yüksek hızlı denetim sağlayan aoi pcb denetimi için ideal bir makine. Makine gelişmiş 3 boyutlu denetim teknolojisini kullanır,Çizikler gibi kusurları tespit etmesini sağlar., çatlaklar ve 2 boyutlu denetim yöntemleriyle tespit edilmesi zor diğer yüzey kusurları.
Mento-01, aşağıdakiler dahil olmak üzere çok çeşitli uygulama durumları ve senaryoları için uygundur:
Makine kullanımı kolaydır ve en az eğitim gerektirir, bu da hem küçük hem de büyük üretim tesislerinde kullanılmak için idealdir.Makinenin kompakt boyutu ve L 1300 X W 1300 X H 1500 mm boyutları, mevcut üretim hatlarına kolayca entegre edilmesini sağlar.
Mento'da, müşterilerin makineyi satın almalarını kolaylaştıran esnek ödeme şartları ve pazarlık edilebilir bir fiyat sunuyoruz.Hem küçük hem de büyük ölçekli üretim tesislerinin ihtiyaçlarını karşılayabilmemiz için..
Mento-01'e sipariş vermek kolaydır, en az 1 adet sipariş miktarı ve teslimat süresi sadece 1 haftadır.Her seferinde yüksek kaliteli denetim sonuçlarının sağlanması.
3D AOI Makinesi ürünün teknik desteği ve hizmetleri şunları içerir:
- Kurulum rehberliği ve yardımı
- Makine işleme ve bakımıyla ilgili kullanıcı eğitimi ve eğitimi
- Makine sorunlarının giderilmesi ve teşhisi
- Bozuk parçaların onarımı ve değiştirilmesi
- Yazılım güncellemeleri ve yükseltmeleri
- Kalibrasyon ve hizalanma hizmetleri
- Uzaktan teknik destek
- Yerel teknik destek ve bakım
Ürün ambalajı:
Nakliye:
S: 3 boyutlu AOI makinesinin marka adı nedir?
A: 3 boyutlu AOI makinesinin marka adı Mento.
S: 3 boyutlu AOI makinesinin model numarası nedir?
A: 3 boyutlu AOI makinesinin model numarası Mento-01.
S: 3 boyutlu AOI makinesi nerede üretiliyor?
A: 3 boyutlu AOI makinesi Çin Dongguan'da üretiliyor.
S: 3 boyutlu AOI makinesinin hangi sertifikaları var?
A: 3 boyutlu AOI makinesi ISO9001 / ISO14001 ile sertifikalandırılmıştır.
S: 3 boyutlu AOI makinesi için minimum sipariş miktarı nedir?
A: 3 boyutlu AOI makinesi için en az sipariş miktarı 1'dir.
