Product Details
Menşe yeri: Dongguan
Marka adı: MENTO
Sertifika: FCC.ROHS,CCC

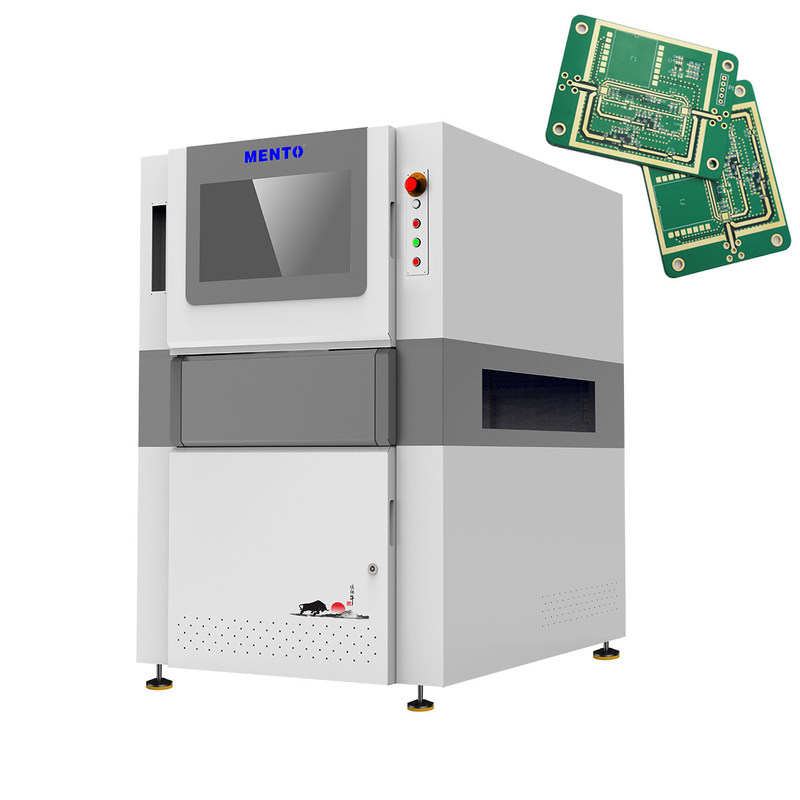

Model numarası: K3212
Payment & Shipping Terms
Min sipariş miktarı: 3
Ambalaj bilgileri: G1350xD1000xY1600mm
Teslim süresi: 20 iş günü
Ödeme koşulları: L/C, T/T
Yetenek temini: 10 adet + 20 iş günü
AOI: |
otomatik |
PCB kalınlığı: |
0,2 mm - 6 mm |
Boyut: |
1000 mm x 800 mm x 1500 mm |
Kamera.: |
Yüksek çözünürlüklü dijital kamera |
Işık kaynağı: |
LED |
Denetim Doğruluğu: |
99.9% |
Yazılım: |
Gelişmiş görüntü işleme yazılımı |
AOI: |
otomatik |
PCB kalınlığı: |
0,2 mm - 6 mm |
Boyut: |
1000 mm x 800 mm x 1500 mm |
Kamera.: |
Yüksek çözünürlüklü dijital kamera |
Işık kaynağı: |
LED |
Denetim Doğruluğu: |
99.9% |
Yazılım: |
Gelişmiş görüntü işleme yazılımı |
Çevrimiçi AOI özellikleri
1. Yüksek maliyetli performans
2Standart 5 milyon küresel maruziyetli endüstriyel renk kamerası.
3Çin'de büyük çaplı tele merkezli lensler kullanan ilk şirket (ürünleri hedefleyebilir)
4Bağımsız olarak geliştirilen optik sistem (ışık kaynağı tutarlılığı)
5Yüksek istikrarlı entegre döküm platformu
Uygulama alanı: lehimli eklem ve monte edilmiş cihaz denetimi
K32 serisi 3 boyutlu lehimli pasta denetimi
| Cihaz modeli | K3212 | |
| Bulma kapasitesi | Bulma öğeleri | Kayıp baskı, fazla lehim, yetersiz lehim, lehim köprüsü, lehimli pasta kuyruğu, şekil anomali, ofset |
| Tarama yöntemi | Dur & Git | |
| Optik sistem | Kamera. | 12MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | Çift DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Algılama performansı | Yükseklik doğruluğu (kalibrasyon modülü) | 1μm (standart kalibrasyon bloğu kullanılarak) |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 500μm | |
| Gölge Sorununun Çözümü | Faz değişimi teknolojisi ve iki yönlü 3D yapılandırılmış ışık sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1350xD1000xH1600mm (alarm lambası hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Yazılım Desteklenen Giriş Biçimleri | Gerber biçimini destekle (274X), ODB++ | |
| İstatistik yönetim araçları |
Histogram, X-bar & R - Grafik, X-bar & S - C hart, C p & C pk, %Gage R & R,SPI Gündelik/Haftalık/Aylık Raporlar, Gerçek Zamanlı SPC& Çoklu Ekran |
|
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
Faz profili ölçüm prensibi
Nesne sinüsoidal kalıbı deforme eder (modüle eder)
Sinüzoidal fazı hesaplayın ve yüksekliği bulun (demodülasyon)
Müdahale karşıtı, yüksek hassasiyet, geniş menzil
1Hareketli şeritler çevresel ışık müdahalesine direnme yeteneğini sağlar.
2Yüksek frekanslı şeritler yeterince yüksek dikey çözünürlük sağlar.
3Düşük frekanslı şeritler yeterince geniş bir ölçüm aralığını sağlar.
Kapsamlı MESdataBenKarşılaştırmacyeteneklerive güçlü SPC sistemi
1En büyük on alarm bileşeninin gerçek zamanlı istatistikleri
2. Alarm sayısı makine kilitlemek için ayarlanabilir
3. Sonraki izlenebilirlik için gerçek zamanlı olarak her PCB'nin tüm kart görüntüsünü ihraç edin
