Product Details
Menşe yeri: Dongguan
Marka adı: MENTO
Sertifika: FCC.ROHS,CCC
Model numarası: K3412
Payment & Shipping Terms
Min sipariş miktarı: 1
Ambalaj bilgileri: G1000mmxD1380mmxY1600mm(ayaksız 100±20mm)
Teslim süresi: 30 iş günü
Yetenek temini: 1000 adet/M
PCB boyutu: |
Max. Maks. 500mm X 500mm 500mm X 500mm |
Muayene Türü: |
otomatik |
Işık kaynağı: |
LED |
Denetim Hızı: |
1000 mm/sn |
Kamera sistemi: |
3D Dijital Kamera |
Karar: |
10um |
Işıklandırma Sistemi: |
LED |
Hizalama yöntemi: |
Otomatik hizalama |
Aydınlatma: |
RGB LED'i |
Denetim Doğruluğu: |
±5μm |
Güç kaynağı: |
AC 220V, 50/60Hz |
AOI: |
otomatik |
İşletim Sistemi: |
Windows 10 |
Boyut: |
1000 mm x 800 mm x 1500 mm |
Muayene Alanı: |
510 X 510 mm'ye kadar |
PCB boyutu: |
Max. Maks. 500mm X 500mm 500mm X 500mm |
Muayene Türü: |
otomatik |
Işık kaynağı: |
LED |
Denetim Hızı: |
1000 mm/sn |
Kamera sistemi: |
3D Dijital Kamera |
Karar: |
10um |
Işıklandırma Sistemi: |
LED |
Hizalama yöntemi: |
Otomatik hizalama |
Aydınlatma: |
RGB LED'i |
Denetim Doğruluğu: |
±5μm |
Güç kaynağı: |
AC 220V, 50/60Hz |
AOI: |
otomatik |
İşletim Sistemi: |
Windows 10 |
Boyut: |
1000 mm x 800 mm x 1500 mm |
Muayene Alanı: |
510 X 510 mm'ye kadar |

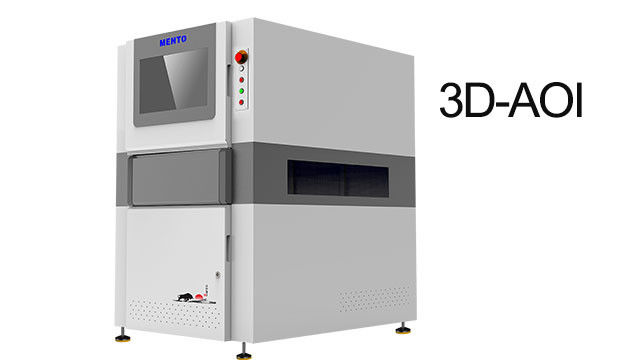

Uygulama alanı
Lehimlenme eklemleri ve yerleştirilmiş cihazların kontrolü
Özellikleri
1Yüksek hız, tek FOV işleme süresi yaklaşık 350 ms.
2.Anti müdahale, yüksek hassasiyet, geniş menzil
3.RGB ışık kaynağı, yargılama doğruluğunu artırmak için 2 boyutlu bilgileri sorunsuz bir şekilde entegre eder
4Üç boyutlu yükseklik görselleştirmesi, üç boyutlu RGB verilerini ve yükseklik ısı haritalarını görüntüleyebilir
Teknik parametreler
| Cihaz modeli | K3412 | |
| Bulma kapasitesi | Bulma öğeleri | Kayıp baskı, fazla lehim, yetersiz lehim, lehim köprüsü, lehimli pasta kuyruğu, şekil anomali, ofset |
| Tarama yöntemi | Stop&Go | |
| Optik sistem | Kamera. | 12MP yüksek hızlı renkli endüstriyel kamera |
| Işık Kaynağı | 4 DLP ışık kaynağı (raster faz kayma teknolojisi) ve kırmızı, yeşil ve mavi (RGB) ışık kaynağı | |
| Karar | 10μm ve 15um (ihtimal) | |
| Algılama performansı | Yükseklik doğruluğu (kalibrasyon modülü) | 1μm (standart kalibrasyon bloğu kullanılarak) |
| Hacimsel tekrarlanabilirlik | <1% (standart doğrulama bloğu, 3Sigma) | |
| Plaka bükme tazminatının maksimum değeri | ±3mm | |
| Algılama Yeteneği GRR | <10% at6o ((+50% tolerans, 5μm çözünürlük) | |
| Maksimum algılama yüksekliği | 20 mm/40 mm | |
| Gölge Sorununun Çözümü | Gölgeleri ortadan kaldırmak için ızgara faz kaydırma teknolojisi ve dört yönlü 3 boyutlu ışık kaynağı aydınlatma sistemi | |
| Plaka bükme gerçek zamanlı telafi yöntemi | Plaka bükülme telafi (Z-Tracking + Pad Referencing) | |
| Test ekranı | Renkli (3 boyutlu ve 2 boyutlu görüntüler birlikte görüntülenir) | |
| Sürüş ekipmanları | Servomotor + vida rehberi | |
| Hareket hızı | 800mm/s | |
| En az ölçülebilir ürün boyutu | 50mmx50mm | |
| Ürünün en yüksek ölçülebilir boyutu | 400mmx500mm | |
| PCB kalınlığı | 0.5~6mm | |
| Ray genişliği ayarlama | Otomatik genişlik ayarlama, manuel genişlik ayarlama | |
| Devre kartı taşıma/ sabitleme | Kemer taşıyıcı/pneumatik sıkıştırıcı sabitleme | |
| Taşıma yönü | Soldan sağa, sağdan sola. | |
| Yörünge yüksekliği | 900±20 mm | |
| Bilgisayar Yapılandırması | Ana bilgisayar | CPU: Intel i5, RAM: DDR4-16G, GPU: GTX1660-6GB, SSD:250G, HDD: 2T |
| Monitor | 22"LED | |
| İşletim sistemi | Ubuntu | |
| Parametreler | Toplam boyut | W1000xD1380xH1600mm (alarm lambası hariç) |
| Ağırlık | 1100KG | |
| Güç kaynağı | AC220V/50~60Hz/2000W | |
| Hava basıncı | 0.5Mpa | |
| Yazılım Desteklenen Giriş Biçimleri | Gerber biçimini destekle (274X), ODB++ | |
| Çevre gereksinimleri | Sıcaklık: 5 ~ 40 °C, nispi nem: 25% ~ 80% (dondurma yok) | |
| Ayarların yukarı ve aşağı akışta iletişim kurması | Standart SMEMA arayüzü | |
